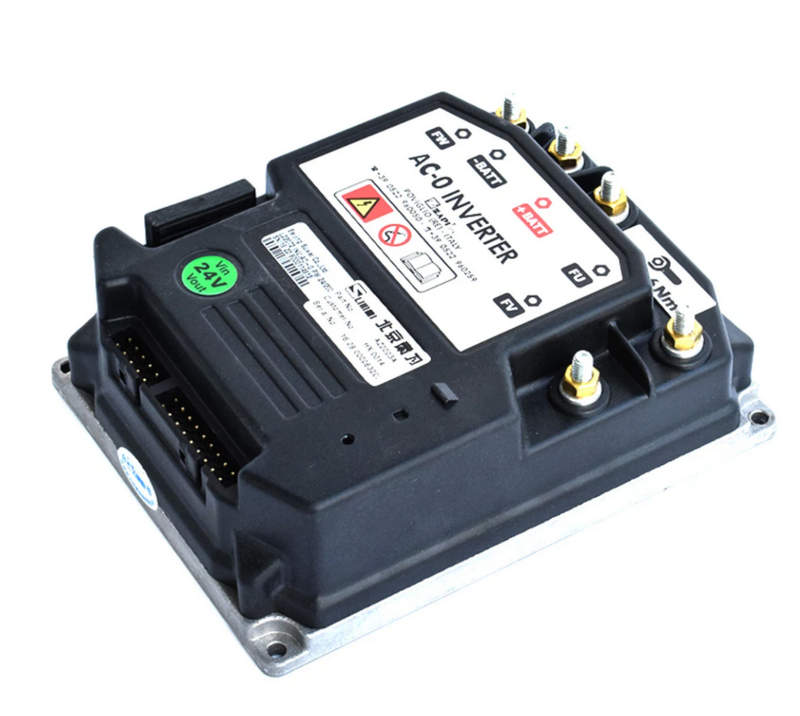

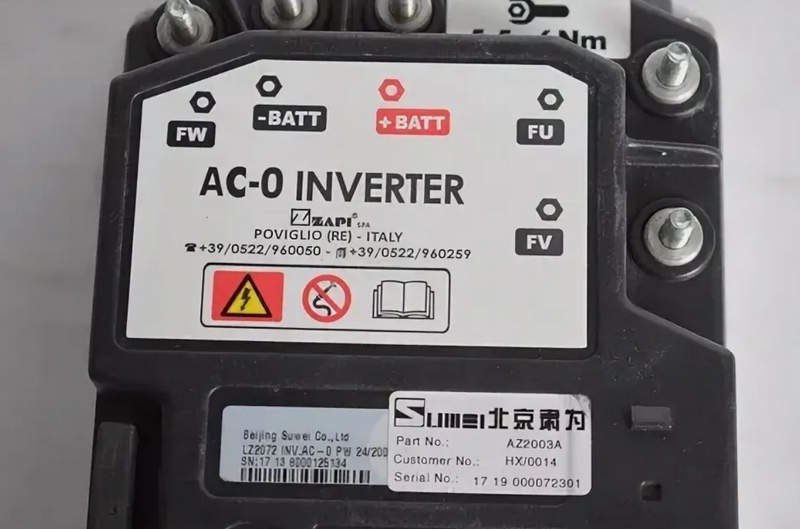

Промышленный контроллер ZAPI FZ2072-INV.AC-0PW24/200 с расширенными функциями защиты и диагностики

Современные электроприводы требуют высокой точности, надежности и возможности гибкой настройки параметров. Контроллеры компании ZAPI занимают важное место в управлении тяговыми системами и промышленными приводами. Одной из таких моделей является контроллер ZAPI FZ2072-INV.AC-0PW24/200, предназначенный для работы с асинхронными двигателями переменного тока. Этот преобразователь частоты и напряжения обеспечивает интеллектуальное управление электродвигателями в различных транспортных и промышленных системах.

Технические характеристики

Перед тем как перейти к анализу принципа действия, необходимо остановиться на ключевых параметрах контроллера. Контроллер ZAPI FZ2072-INV.AC-0PW24/200 обладает следующими характеристиками:

Тип устройства: частотный инвертор переменного тока (AC Inverter);
Назначение: управление асинхронными двигателями переменного тока;

Номинальное напряжение питания: 24 В DC;
Выходное напряжение: до 200 В AC;
Максимальный выходной ток: до 72 А;
Диапазон частоты на выходе: до 400 Гц;
Мощность управляемых двигателей: до 7,5 кВт (в зависимости от типа и конфигурации);
Интерфейсы связи: CANopen (опционально RS-232/485);
Система охлаждения: естественное или принудительное воздушное охлаждение;
Температурный диапазон эксплуатации: от -20 до +50 C;
Габаритные размеры: компактный алюминиевый корпус с креплениями под монтаж в шкафу;
Защита: от перенапряжения, перегрева, короткого замыкания, понижения напряжения, блокировка запуска при ошибке.

Контроллер рассчитан на применение в электромобилях, погрузчиках, тяговых системах и автономных тележках, где требуется точное управление моментом и скоростью двигателя.

Принцип работы контроллера

Контроллер выполняет преобразование постоянного напряжения в переменное с регулируемой частотой и амплитудой. Это позволяет точно управлять скоростью вращения и крутящим моментом асинхронного двигателя. Функционирование инвертора включает в себя несколько ключевых этапов:

Питание от источника 24 В DC — входное напряжение фильтруется и подаётся на силовую часть контроллера.
Формирование ШИМ-сигналов — управляющий микроконтроллер генерирует широтно-импульсную модуляцию для силовых транзисторов (IGBT или MOSFET), что позволяет формировать синусоидальное напряжение на выходе.
Приведение сигнала к требуемой частоте и напряжению — на выходе контроллера формируется переменное напряжение с заданными параметрами, что обеспечивает необходимый режим работы двигателя.
Обратная связь — встроенные датчики тока, напряжения и температуры позволяют адаптировать параметры в реальном времени, предотвращая перегрузки и перегрев.Интерфейс связи с управляющим контроллером (например, PLC или CAN-шина) — позволяет оперативно изменять параметры, запускать и останавливать двигатель, а также диагностировать работу системы.
Применяется векторное управление (FOC — Field Oriented Control) или скалярный режим (V/f), в зависимости от выбранной конфигурации. FOC обеспечивает плавный запуск, точное удержание скорости и высокий крутящий момент на низких оборотах.

Режимы работы

ZAPI FZ2072-INV.AC-0PW24/200 может работать в различных режимах, что делает его универсальным для разнообразных применений. Перед тем как выбрать режим, необходимо определить требования к динамике, точности управления и типу нагрузки:

Режим прямого управления скоростью (скалярный режим) — управление осуществляется по закону V/f. Подходит для систем с простой динамикой, например, вентиляторов или насосов.
Векторный режим управления с обратной связью — используется датчик положения или энкодер. Обеспечивает высокий момент на старте, быстрое торможение и точную стабилизацию скорости.
Бездатчиковый векторный режим — реализует управление моментом без обратной связи от энкодера; применим там, где невозможна установка датчиков.
Энергосберегающий режим (ECO) — снижает напряжение при частичных нагрузках, что уменьшает потери в двигателе.
Рекуперативный режим (опционально) — позволяет возвращать энергию в сеть или аккумулятор при торможении, повышая общую энергоэффективность системы.

Выбор режима происходит через конфигурацию параметров контроллера с помощью ПО ZAPI, либо через CAN-шину при наличии соответствующего программного обеспечения на управляющем устройстве.

Особенности конструкции

Для корректного функционирования устройства важна его внутренняя архитектура и конструкционные решения. Контроллер выполнен в виде компактного блока с прочным алюминиевым корпусом, обеспечивающим как защиту от внешних воздействий, так и эффективный теплоотвод. Конструкция предусматривает:

Встроенный драйвер силовых ключей;
Модуль управления на основе 32-битного микроконтроллера;
Цифровые и аналоговые входы/выходы для подключения датчиков;
Поддержка внешнего тормозного резистора (опция);
Монтаж на плоскость или DIN-рейку;
Защитное покрытие плат (лакировка) для устойчивости к влаге и пыли;
Возможность диагностики через ПО, отображающего параметры в реальном времени (ток, частота, температура, ошибки).

Дополнительно реализованы программируемые функции, включая:

Управление логикой запуска/остановки;
Задание ускорения/торможения;
Установка пределов по току и скорости;
Система самодиагностики и сигнализации ошибок через LED-индикацию.

Области применения

Контроллер ZAPI FZ2072-INV.AC-0PW24/200 применяется в мобильной и стационарной технике, где требуется компактное, но функциональное управление асинхронными двигателями:

Электрические погрузчики и штабелёры;
Автономные тележки (AGV);
Электромобили и гольфкары;
Специальная техника (уборочные машины, тягачи);
Промышленные приводы с питанием от аккумулятора;
Системы подъёма, транспортеры и рольганги;
Промышленные установки с требованием к изменению частоты вращения двигателей;
Низковольтные приводы с питанием 24 В, применяемые в энергетике и автоматизации.

Таким образом, контроллер ZAPI FZ2072-INV.AC-0PW24/200 представляет собой высокотехнологичное решение для управления асинхронными двигателями в системах с автономным питанием. Благодаря поддержке различных режимов работы, гибкой настройке и защите по основным параметрам, устройство обеспечивает стабильную и надёжную работу даже в условиях интенсивной эксплуатации. Простота интеграции, совместимость с CAN-инфраструктурой и устойчивость к внешним воздействиям делают его востребованным элементом в современной электротяговой технике и автоматизированных системах управления движением.
