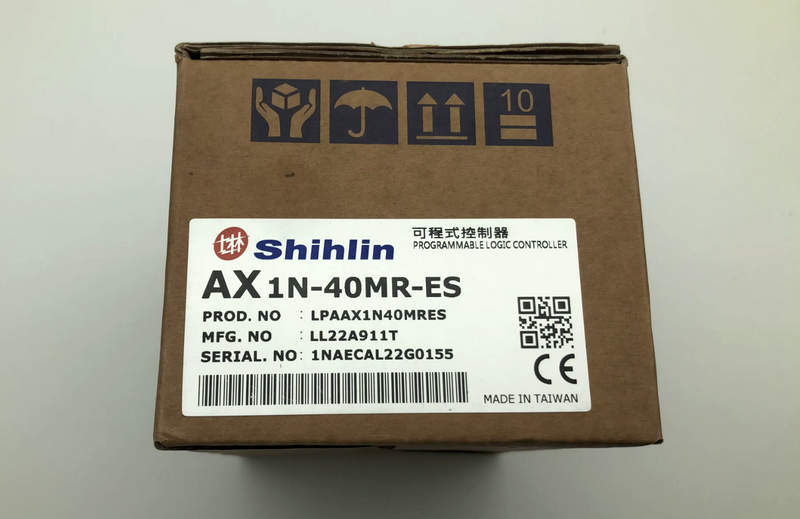

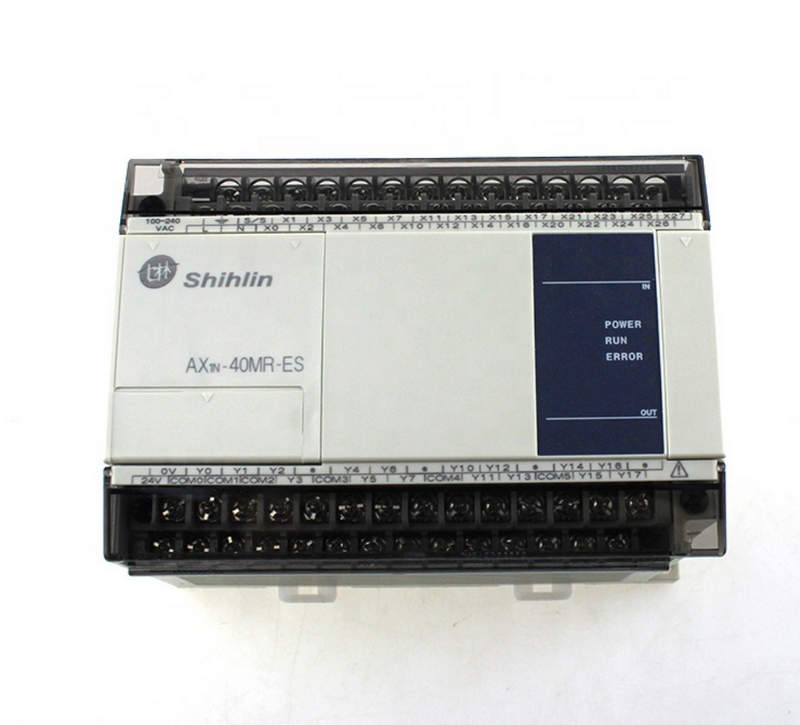

Контроллер Shihlin AX1N-40MR-ES: оптимальный баланс цены и функциональности

Контроллер Shihlin AX1N-40MR-ES представляет собой современное программируемое логическое устройство (ПЛК), разработанное для применения в автоматизированных системах управления различного назначения. Он сочетает в себе надежность, функциональность и простоту встраивания в широкий спектр технологических процессов — от простых исполнительных механизмов до сложных распределённых систем управления.

Общие сведения и назначение

Shihlin AX1N-40MR-ES относится к категории компактных ПЛК и предназначен для построения систем автоматизации малой и средней сложности. Он применяется в системах управления производственными линиями, упаковочным оборудованием, насосными станциями, вентиляционными установками, а также в машиностроении и других отраслях промышленности. Основные преимущества данной модели: высокая надёжность при длительной эксплуатации, устойчивость к помехам, широкие коммуникационные возможности, удобство программирования и наличие встроенных входов/выходов, позволяющих использовать контроллер без дополнительной периферии.

Аппаратная конфигурация включает в себя:

• Центральный процессор: контроллер построен на базе быстродействующего микроконтроллера, обеспечивающего высокую скорость обработки логики. Типичная скорость выполнения одной инструкции — около 0,5–1,0 мкс, что позволяет использовать контроллер даже в задачах с жёсткими временными ограничениями.
• Входы: 24 дискретных входа (24V DC; тип – синфазный; с индикацией состояния);
• Выходы: 16 релейных выходов (макс. ток — до 2 A на канал, коммутация до 250V AC/30V DC);
• Питание: контроллер питается от сети 220V AC или 24V DC (в зависимости от модификации). Модель ES ориентирована, как правило, на питание от переменного тока с пониженным энергопотреблением;
• Оперативная память: хранит текущие состояния переменных и временные данные;
• Пользовательская память: достаточно объёма для хранения до 2000–3000 шагов программы;
• Память EEPROM: обеспечивает сохранение данных при отключении питания;
• RS-232/RS-485 — для связи с панелями оператора, другими ПЛК или SCADA-системами;
• Протоколы: поддержка Modbus RTU Slave, возможна настройка расширенной адресации и скорости передачи.

Программирование Shihlin AX1N-40MR-ES

Контроллер Shihlin AX1N-40MR-ES программируется через проприетарную среду разработки Shihlin PLC Editor, совместимую с Windows-платформами. Поддерживаются стандартные языки программирования по IEC 61131-3:

• LD (Ladder Diagram) — релейно-контактная схема, основной язык для большинства задач;
• STL (Statement List) — список инструкций для более продвинутой логики;
• FBD (Function Block Diagram) — блочная логика для модульного проектирования.

Система программирования обеспечивает эмуляцию, отладку, мониторинг переменных в реальном времени, загрузку и выгрузку программ, а также ведение документации.

Режимы работы

Контроллер работает в двух основных режимах:

• Режим исполнения (RUN). В этом режиме выполняется основная пользовательская логика. Контроллер циклически опрашивает входы, обрабатывает программу и выставляет состояния на выходах. Обеспечивается постоянное обновление данных с учётом времени цикла (scan time), обычно не превышающего 2–5 мс для типичной программы.
• Режим программирования (STOP/PRG). Позволяет загрузить новую прошивку, изменить программу, просматривать внутренние регистры, конфигурировать параметры связи и сохранять конфигурацию. В этом режиме логика не выполняется, и выходы сбрасываются.

Принципы работы

В основе функционирования Shihlin AX1N-40MR-ES лежит цикл сканирования (scan cycle), характерный для большинства ПЛК:

• Считывание входов — контроллер обновляет значения всех физических входов, занося их в оперативную таблицу;
• Выполнение программы — логика обрабатывается строго сверху вниз, согласно шагам в пользовательском проекте;
• Обновление выходов — значения из логических переменных записываются на физические выходы;
• Диагностика и обслуживание связи — обновление обмена по COM-портам и обработка ошибок.

Дополнительно используются таймеры (TON, TOF, TP), счётчики (CTU, CTD), математические операции (ADD, SUB, MUL, DIV), сравнения (==,<, >), работа с флагами, регистрами и блоками данных.

Возможности расширения

Хотя AX1N-40MR-ES представляет собой компактное автономное решение, возможно подключение внешних модулей через RS-485 для расширения входов/выходов или подключения к системам визуализации. Некоторые варианты включают:

• Модули аналоговых входов/выходов (например, 0–10V, 4–20mA);
• Температурные модули (с поддержкой термопар типа K, PT100 и т.д.);
• Коммуникационные шлюзы для подключения к Ethernet, CAN или другим промышленным сетям.

Таким образом, Shihlin AX1N-40MR-ES — это сбалансированное решение для задач локальной автоматизации. Он сочетает в себе доступную цену, необходимую функциональность, простоту программирования и высокую надежность. Подходит как для начинающих инженеров-автоматчиков, так и для профессиональных системостроителей, реализующих масштабируемые решения в промышленных условиях.
