Надёжное управление климатом с Optigo OP10

Контроллер Optigo OP10 представляет собой компактное, интегрированное устройство, предназначенное для автоматизированного управления вентиляционными, отопительными и другими инженерными системами зданий. Это программируемый контроллер, сочетающий в себе функции обработки сигналов, управления алгоритмами регулирования, обмена данными и мониторинга. Он широко применяется в системах диспетчеризации, в проектах по автоматизации зданий, на промышленных объектах, а также в составе систем управления микроклиматом помещений.

Общие характеристики и конструкция

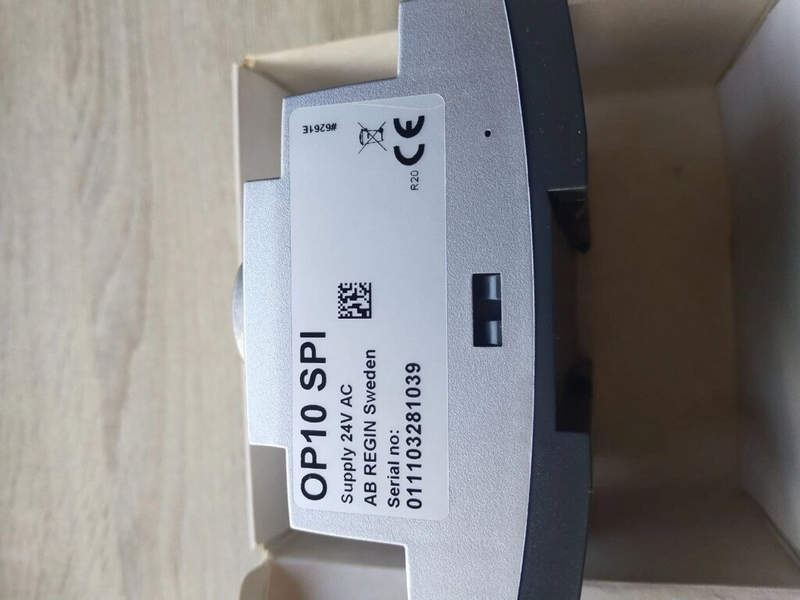

Контроллер Optigo OP10 выполнен в виде моноблока, предусматривающего монтаж на стандартную DIN-рейку. Корпус выполнен из прочного пластика, обеспечивающего базовую защиту от пыли и случайных механических воздействий. Компактные габариты устройства позволяют интегрировать его в ограниченное монтажное пространство, что удобно при модернизации старых систем или при реализации новых, компактных решений. Основу устройства составляет микропроцессор, который управляет всеми вычислительными и логическими операциями. Он взаимодействует с входными и выходными каналами, обеспечивает выполнение программных алгоритмов и управляет внутренними коммуникационными интерфейсами. Контроллер питается от источника постоянного или переменного тока, чаще всего в диапазоне 24 В AC/DC. Такое напряжение питания типично для автоматизированных систем управления и обеспечивает безопасность при эксплуатации. Потребляемая мощность составляет не более 5–7 Вт, что позволяет использовать контроллер в энергоэффективных проектах.

Входы и выходы

Optigo OP10 оснащён универсальными входами и выходами, обеспечивающими гибкую настройку под нужды конкретного проекта:

• Входы: 4 универсальных аналогово-дискретных входа (AI/DI), поддерживающих работу с датчиками температуры (NTC, Pt1000), сопротивления, тока (через внешний шунт) или сухими контактами. Входы конфигурируются через встроенное ПО или внешние утилиты.
• Выходы: 2 аналоговых выхода (AO), работающих в диапазоне 0–10 В для управления исполнительными устройствами — клапанами, заслонками, приводами. Также предусмотрено 2 релейных выхода (DO), рассчитанных на коммутацию цепей до 230 В AC при токе до 5 А, что позволяет напрямую управлять вентиляторами, насосами и прочим оборудованием.

Такая конфигурация делает OP10 пригодным как для простых, так и для среднесложных задач автоматизации.

Протоколы связи и интерфейсы

Контроллер оснащён встроенными коммуникационными возможностями:

• RS-485 (Modbus RTU) — для обмена данными с другими контроллерами, датчиками и приводами. Поддержка Modbus RTU делает OP10 совместимым с широким спектром оборудования сторонних производителей.
• BACnet MS/TP — в некоторых модификациях доступна поддержка этого протокола, что позволяет интегрировать контроллер в системы автоматизации зданий, соответствующие стандарту BACnet.
• Ethernet — отдельные версии OP10 могут оснащаться Ethernet-портом, обеспечивающим работу по протоколу Modbus TCP/IP либо BACnet/IP; это удобно для подключения к SCADA-системам, диспетчерским панелям и облачным платформам.

Контроллер также может оснащаться USB-портом или mini-USB (для программирования и отладки), а также слотом под карту памяти для загрузки конфигураций.

Программирование и настройка

Программирование контроллера Optigo OP10 осуществляется через специальное программное обеспечение, предоставляемое производителем. В большинстве случаев используется среда с графическим интерфейсом, в которой создаётся блок-схема логики работы — например, в формате "drag-and-drop" с логическими и функциональными блоками. Пользователь может создавать:

• Логические правила;
• Алгоритмы ПИ-регулирования;
• Условия включения/выключения в зависимости от температур, давления, времени;
• Таймерные схемы (ежедневные, недельные);
• Аварийные сценарии (при превышении пороговых значений).

Конфигурация может сохраняться на внешнем носителе и загружаться на контроллер через USB или сеть, что удобно для массового развертывания.

Режимы работы

Контроллер поддерживает различные режимы функционирования:

• Автоматический режим — работает по заданному алгоритму без вмешательства пользователя;
• Ручной режим — даёт возможность включать/выключать выходы вручную (например, при обслуживании);
• Аварийный режим — активируется при выходе за допустимые пределы (по температуре, току, давлению и т.д.);
• Режим сна/энергосбережения — снижает активность системы, отключая неиспользуемые модули, снижая выходные уровни и минимизируя нагрузку на сеть.

Дополнительно, OP10 может работать как ведомый или ведущий узел в системе управления, обмениваясь данными по сети с другими контроллерами, модулями ввода-вывода или SCADA-платформами.

Области применения

Контроллер OP10 используется в:

• Системах вентиляции и кондиционирования (HVAC);
• Управлении приточно-вытяжными установками;
• Автоматизации тепловых пунктов;
• Умных домах и интеллектуальных зданиях;
• Управлении освещением, жалюзи, насосами;
• Небольших локальных автоматизированных системах на производстве.

Компактность, энергоэффективность, поддержка открытых протоколов и гибкость настройки делают его хорошим решением как для OEM-проектов, так и для модернизации старых систем.

Таким образом, Optigo OP10 — универсальный контроллер, совмещающий в себе функции сбора, обработки и передачи данных, а также управления различными объектами автоматизации. Простота конфигурирования, поддержка популярных протоколов, универсальные входы и выходы делают его привлекательным выбором для множества задач в области автоматизации зданий и инженерных систем. Он обеспечивает высокую степень надёжности, масштабируемость решений и снижение затрат на реализацию проектов за счёт сокращения времени на монтаж и настройку.
