Эффективное управление технологическими процессами с Honeywell DC150

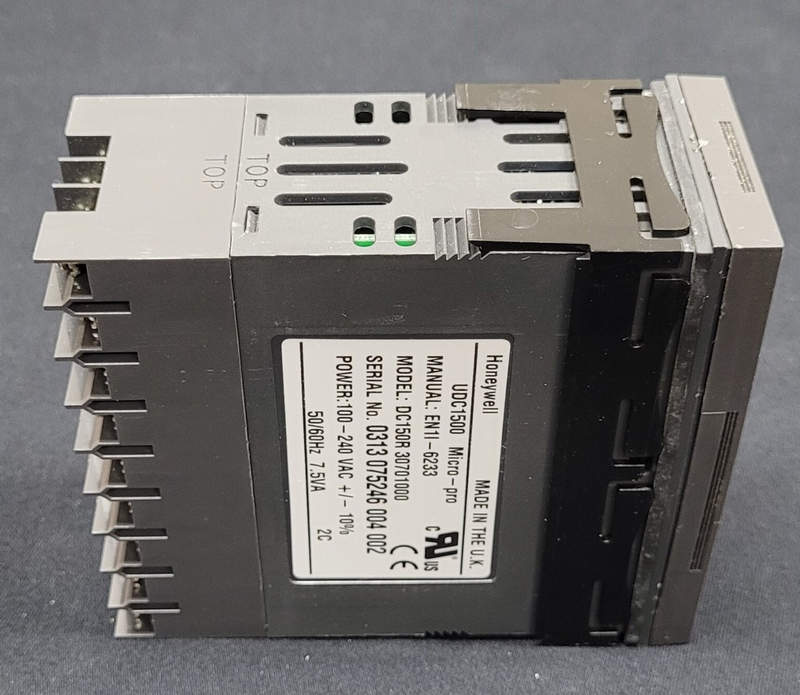

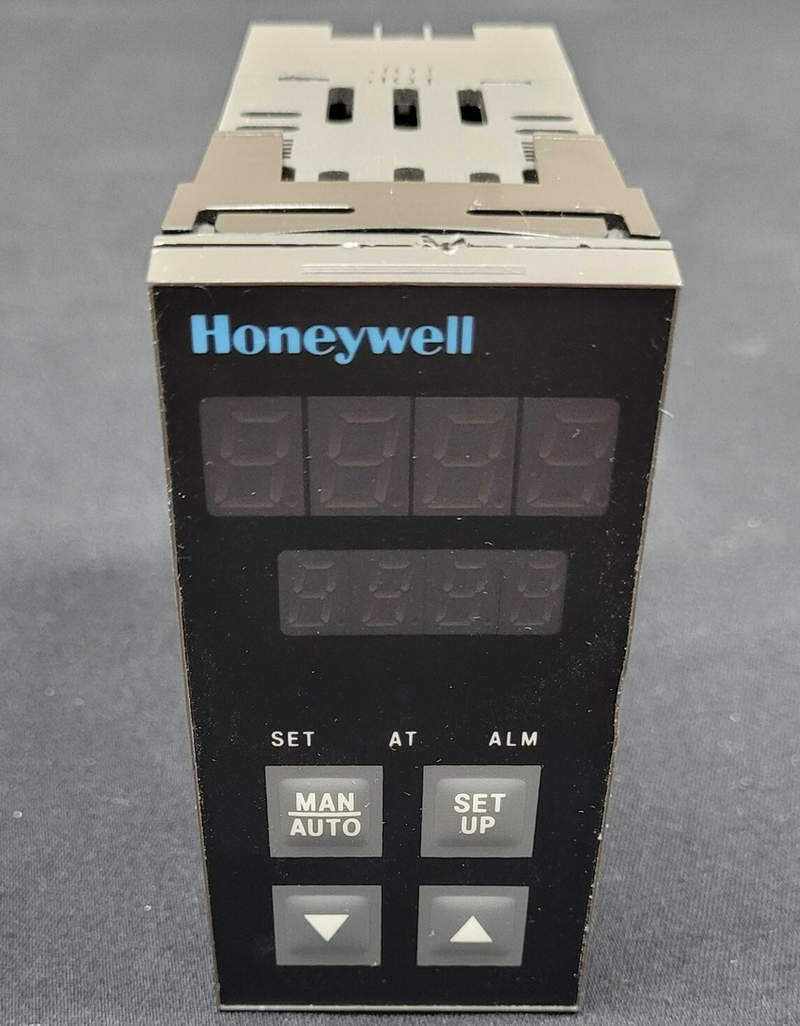

Honeywell DC150 — это цифровой одноканальный ПИД-регулятор с поддержкой различных типов входов и алгоритмов управления. Он входит в линейку компактных контроллеров, предназначенных для монтажа на переднюю панель щита управления. Контроллер оснащён дисплеем, обеспечивающим визуализацию процесса, а также кнопками для локального конфигурирования параметров. Артикул 171701000 относится к модификации с универсальным входом и выходом реле, предназначенной для базовых задач управления.

Основные технические характеристики

Основные технические параметры включают в себя:

• Тип входа: универсальный; поддерживаются термопары (K, J, T, E, N, R, S), термосопротивления (Pt100) и аналоговые сигналы (0–5 В, 1–5 В, 0–10 В, 0–20 мА, 4–20 мА);
• Диапазон измерения: зависит от типа выбранного входа; например, для Pt100 — от –200 C до +600 C, для термопары типа K — от –200 C до +1372 C;

• Дискретизация и точность: разрешение АЦП — 14–16 бит; типичная точность — ±0,3 % от диапазона измерения;
• Выходное устройство: релейный выход (1 SPST NO, номинал до 3 А при 250 В AC);
• Алгоритм управления: П, ПИ, ПИД или двухпозиционное управление (on/off);
• Источник питания: 100–240 В AC, 50/60 Гц (для базовой версии); возможны варианты на 24 В AC/DC;
• Потребляемая мощность: до 6 ВА;
• Габариты: 48×48×110 мм (панельный монтаж, стандарт 1/16 DIN);
• Монтажная глубина: ~110 мм;
• Температура эксплуатации: от 0 до +50 C;
• Степень защиты передней панели: IP65 при правильной установке;
• Интерфейсы связи: в базовой модификации отсутствуют, но возможна версия с RS-485 (Modbus RTU) при выборе соответствующей конфигурации;
• Сертификация и стандарты: соответствие CE, UL, RoHS.

Принцип работы и алгоритмы управления

Основная задача контроллера — удержание заданной величины (уставки) измеряемого параметра (например, температуры) в определённых пределах. Это достигается за счёт применения ПИД-алгоритма, позволяющего гибко реагировать на изменения процесса и минимизировать перерегулирование. Контроллер сравнивает текущее значение (PV — Process Value) с заданным значением (SV — Set Value), после чего рассчитывает управляющее воздействие на основе выбранного режима:

• ON/OFF (дискретный): простейший режим с гистерезисом; выход включается при отклонении от уставки выше заданного порога;
• П (пропорциональный): выход пропорционален отклонению от уставки, без коррекции по интегральной и дифференциальной составляющим;
• ПИ: дополнительно устраняет статическую ошибку за счёт накопления интегральной составляющей;
• ПИД: добавляется дифференциальная составляющая для реакции на скорость изменения ошибки, что особенно важно в динамичных процессах.

Настройка ПИД-параметров может быть выполнена вручную или автоматически (Auto-Tuning) — при этом контроллер сам определяет оптимальные значения коэффициентов на основе анализа реакции объекта на управляющее воздействие.

Режимы работы и конфигурация

Контроллер поддерживает различные режимы работы, настраиваемые пользователем через локальное меню:

• Основной режим регулирования (Control): задаётся уставка SV, контроллер управляет выходом в соответствии с ПИД-алгоритмом;
• Режим ALM (аварийный сигнал): при превышении/понижении PV относительно пределов AL1/AL2 активируется аварийный выход (если предусмотрен);
• Режим автонастройки (AT): инициирует автоматический подбор ПИД-параметров;
• Режим блокировки кнопок: для защиты от несанкционированного доступа к настройкам;
• Режим калибровки: ввод поправок к измеренному сигналу (например, сдвиг по нулю, масштабирование).

Меню контроллера логически структурировано и позволяет задавать: тип входа, диапазон измерения, единицы измерения, поведение выхода, параметры аварий, параметры отображения и др. Настройки сохраняются в энергонезависимой памяти и не теряются при отключении питания.

Применение DC150 171701000

Контроллер DC150 171701000 широко применяется в следующих областях:

• Промышленная термостойкая печь: управление температурой нагрева, отслеживание перегрева;
• Камеры климатических испытаний: поддержание заданной температуры и влажности;
• Пищевое оборудование: контроль температуры в печах, котлах, холодильниках;
• Лабораторные стенды: точное поддержание условий измерения;
• Системы вентиляции и отопления: контроль температуры воды или воздуха;
• Химическая и фармацевтическая отрасли: поддержание заданных условий реакций.

Таким образом, контроллер Honeywell DC150 с артикулом 171701000 — это универсальное и надёжное решение для задач управления технологическими параметрами в широком спектре применений. Простота настройки, наличие всех основных алгоритмов регулирования, высокая точность и надёжность делают его отличным выбором как для образовательных, так и для промышленных целей.
