Noctua NA-FC1: простое и надёжное управление PWM-вентиляторами
Контроллер Noctua NA-FC1 — это компактное устройство, предназначенное для ручной и автоматической регулировки скорости вращения вентиляторов с 4-контактным (PWM) разъёмом. Он разработан австрийской компанией Noctua — производителем высокоэффективных систем охлаждения для ПК. Данный контроллер может использоваться как в пользовательских ПК, так и в промышленных или лабораторных условиях, где требуется тонкая настройка воздушного потока.
Основные характеристики

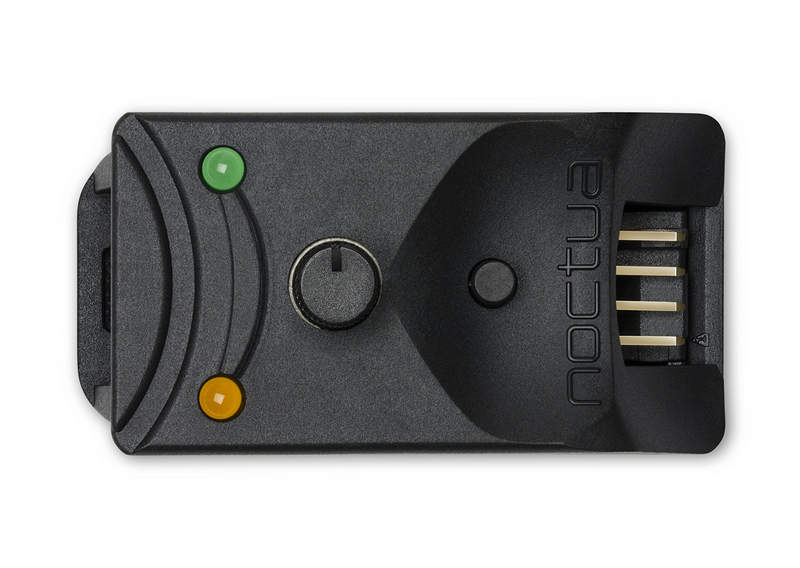

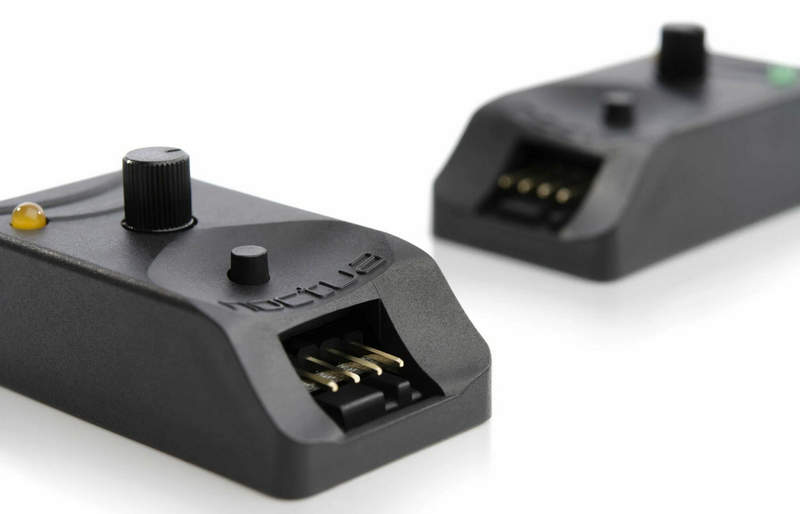

Контроллер NA-FC1 представляет собой небольшую плату с корпусом из термостойкого пластика, оснащённую:
- одним входом питания (через 4-pin PWM кабель);
- одним выходом на вентилятор (также 4-pin PWM);
- регулятором скорости в виде потенциометра;
- кнопкой "No Stop Mode";
- светодиодным индикатором активности.
К контроллеру можно подключить как один, так и несколько вентиляторов через сплиттер, с общей потребляемой мощностью не выше 3 Вт (что эквивалентно примерно 0,25 А на 12 В). Устройство совместимо со всеми стандартными 4-контактными вентиляторами с поддержкой PWM, а также с некоторыми 3-контактными моделями, однако регулировка последних будет ограничена напряжением, а не широтно-импульсной модуляцией.
Режимы работы
Контроллер NA-FC1 поддерживает два режима работы:
- Ручной режим (Standalone / Manual PWM Regulation): Контроллер подаёт на вентилятор постоянный сигнал PWM, значение которого устанавливается вручную потенциометром. Это позволяет пользователю самостоятельно выбрать желаемую скорость вращения — от минимальной (порог зависит от конкретного вентилятора) до 100 %. Этот режим идеально подходит для тех, кто хочет настроить бесшумную или агрессивную вентиляцию независимо от температуры системы.
- Автоматический режим (PWM passthrough with manual minimum): Контроллер подключается между материнской платой и вентилятором. В этом случае управляющий сигнал поступает с материнской платы (в зависимости от температуры ЦП или других параметров), а потенциометр на NA-FC1 устанавливает нижний предел PWM — то есть минимальную скорость, ниже которой вентилятор не опустится даже при низкой температуре. Это позволяет избежать полной остановки вентилятора и поддерживать минимальный воздушный поток.
Принцип действия
Основной принцип работы NA-FC1 — это формирование и передача сигнала широтно-импульсной модуляции (PWM) к вентилятору. Контроллер либо сам генерирует фиксированный сигнал (в ручном режиме), либо модифицирует входящий сигнал от материнской платы (в режиме «прохода»), ограничивая его минимальное значение. Потенциометр на корпусе работает в аналоговом диапазоне и преобразуется в цифровое значение ширины импульса — чем выше значение, тем дольше сигнал остаётся в активном состоянии, увеличивая среднюю мощность, поступающую на двигатель вентилятора. Простой принцип управления PWM позволяет NA-FC1 работать надёжно, без вмешательства в BIOS или ПО, и использовать его даже в нестандартных конфигурациях — например, в самодельных охлаждающих установках, лабораторных стендах, 3D-принтерах, системах для майнинга и т.д.
Примеры использования
Вот несколько примеров использования NA-FC1:
- Бесшумный ПК: Пользователь настраивает минимальную скорость вращения вентилятора на уровне 25–30 %, чтобы в простое вентиляторы работали практически бесшумно, но не отключались полностью.
- Сервер с резервированием охлаждения: При помощи функции «No-Stop» исключается возможность остановки вентиляторов — даже в случае сбоя ПО на материнской плате охлаждение не будет прервано.
- Оверклокинг или майнинг-фермы: Ручной режим позволяет жёстко зафиксировать обороты вентиляторов на максимуме — для агрессивного охлаждения в условиях повышенной нагрузки.
- Лабораторные стенды и DIY-системы: В системах без стандартной материнской платы NA-FC1 работает как простой ШИМ-контроллер, регулируя обороты в зависимости от положения потенциометра.
Совместимость и кабели
В комплект поставки входит:
- сам контроллер;
- один кабель PWM (входной);
- один кабель-разветвитель (на 2 вентилятора);
- клеящийся крепёж для установки.
Контроллер может быть установлен на корпус, раму или любой другой плоский участок с помощью клеящейся платформы или двухстороннего скотча. Благодаря своей компактности он не мешает другим компонентам и легко интегрируется в любую систему.
В целом, контроллер Noctua NA-FC1 — это простое, но чрезвычайно эффективное устройство для тонкой настройки воздушного охлаждения. Он отличается надёжностью, универсальностью и полной совместимостью с современными стандартами PWM. Устройство идеально подойдёт для энтузиастов, техников и всех, кто хочет держать под контролем вентиляцию своих систем — будь то ПК, сервер, стенд или экспериментальная установка.
