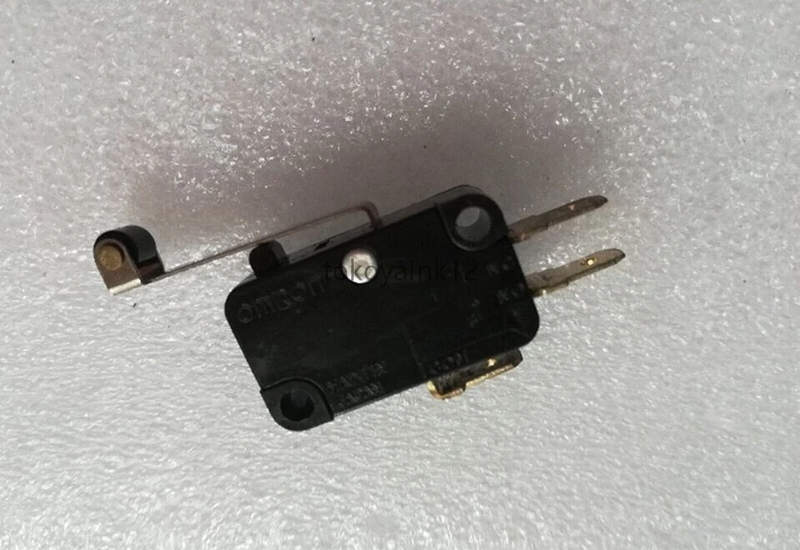

Omron V-156-1C25 250 VAC: оптимальный выбор для станков и механизмов

Концевые выключатели играют ключевую роль в системах автоматизации и управления, обеспечивая замыкание или размыкание электрической цепи при достижении определённого положения подвижного элемента. Среди широкого спектра таких устройств выделяется модель Omron V-156-1C25, предназначенная для работы в системах с переменным током до 250 В. Этот концевик отличается высокой надёжностью, простотой установки и универсальностью применения.

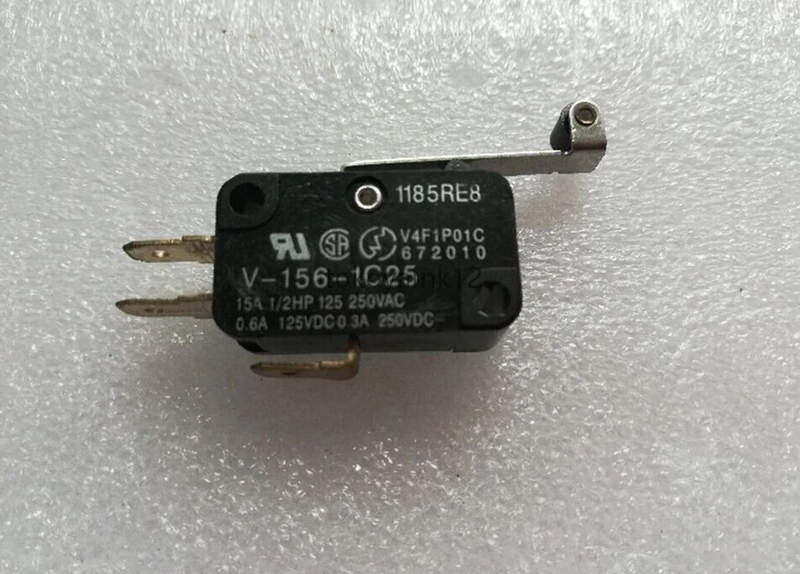

Технические характеристики

Перед началом анализа особенностей конструкции важно ознакомиться с основными техническими параметрами, определяющими возможности и ограничения данного устройства. Основные параметры Omron V-156-1C25:

• Номинальное напряжение: 250 В переменного тока;
• Максимальный ток коммутации: 15 А (при 250 В AC, нагрузка резистивного типа);
• Конфигурация контактов: SPDT (переключающий контакт, 1C);
• Тип срабатывания: механический, с прямым приводом;
• Ход кнопки (плунжера): стандартный, возврат пружиной;
• Срок службы: до 10 миллионов механических циклов (без нагрузки), 100 000–500 000 электрических циклов;
• Температурный диапазон эксплуатации: от –25 C до +80 C (без обледенения и конденсата);
• Крепление: стандартное монтажное основание с двумя отверстиями;
• Подключение: винтовые зажимы (под кабель до 1,5 мм2);
• Защита корпуса: IP40 (без герметизации, рекомендуется установка в корпус);
• Материал корпуса: термостойкий пластик с хорошими изоляционными свойствами;
• Вес: около 20 грамм.

Эти параметры делают данный выключатель пригодным для применения в бытовой и промышленной автоматике, особенно в механизмах с частыми срабатываниями и умеренной нагрузкой.

Принцип работы

Основной принцип действия Omron V-156-1C25 основан на следующем: Концевик реагирует на механическое воздействие подвижного элемента оборудования, например, рычага, дверцы, платформы или механизма подачи. При нажатии на кнопку (плунжер) происходит перемещение внутренней группы контактов. В модели SPDT контакт может выполнять как функцию нормально разомкнутого (NO), так и нормально замкнутого (NC) переключателя — в зависимости от точки подключения провода. В исходном состоянии (без нажатия) контактная группа удерживается пружиной в одном из положений. При достижении заданной точки движения исполнительного механизма, происходит нажатие на кнопку, и контакт мгновенно переключается. Это обеспечивает чёткий, быстрый и надёжный переход цепи без дребезга контактов и задержек. По завершении движения или при отведении объекта от точки срабатывания, возвратная пружина возвращает механизм в исходное положение. Контактная группа также возвращается, обеспечивая восстановление исходного состояния цепи.

Преимущества такой схемы:

• Быстрое и точное переключение без промежуточных состояний;
• Универсальность подключения (можно использовать как на замыкание, так и на размыкание);
• Надёжная работа при многократных циклах;
• Простота в диагностике неисправностей.

Режимы эксплуатации

Модель V-156-1C25 может применяться в различных режимах, включая:

• Нормальный (режим мгновенного срабатывания): Концевик срабатывает при каждом касании исполнительного органа и моментально размыкает/замыкает цепь.
• Частый режим (интенсивная эксплуатация): Подходит для применения в системах с высокой цикличностью — например, в производственных конвейерах или автоматических упаковочных линиях. Выдерживает до нескольких сотен тысяч циклов в нагрузочном режиме.
• Контрольный режим: Может использоваться не только для запуска/остановки механизма, но и для фиксации положения деталей, подтверждения закрытия дверей или фиксации состояния технологического узла.
• Низкотемпературный режим: Работает при температурах до –25 C, если исключено образование инея или влаги, что позволяет устанавливать его в неотапливаемых помещениях и на уличных объектах.

Особенности конструкции

Для корректного применения и надёжной работы важно понимать, как устроен сам концевик и из чего он состоит. Конструкция V-156-1C25 разработана с прицелом на долговечность, простоту и безопасность. Ключевые особенности конструкции:

• Корпус изготовлен из термостойкого пластика, устойчивого к температурным колебаниям, механическим вибрациям и большинству промышленных загрязнителей. Внутри расположен механизм контактной группы, выполненный из токопроводящих металлических элементов с пружинным механизмом возврата.
• Контактная группа герметично изолирована от внешней среды, однако полностью пыле- и влагозащищённой не является. Поэтому в условиях повышенной влажности или запылённости рекомендуется установка в герметичные корпуса.
• Нажимной элемент (плунжер) выполнен из прочного металла или полимерного композита. Его ход рассчитан на ограниченное, но достаточное усилие (~1.5–2 Н), чтобы исключить ложные срабатывания, но не перегружать механику привода.

Благодаря простоте монтажа, устройство может быть установлено как на горизонтальных, так и на вертикальных поверхностях. Винтовые зажимы позволяют быстро и надёжно подсоединить провода, не прибегая к пайке.

Области применения

Универсальность и простота конструкции сделали концевики серии V-156 популярными в самых различных отраслях. Наиболее типичные области использования:

• Промышленная автоматизация: Управление положением подвижных платформ, лифтов, затворов, исполнительных механизмов.
• Бытовая техника: Фиксация положения крышек, люков и дверей в стиральных и сушильных машинах, холодильниках, микроволновых печах.
• Системы безопасности: Сигнализация открытых дверей, люков или створок; фиксация нарушений положения ограждений.
• Робототехника и мехатроника: Определение конечных положений сервоприводов, осей и подвижных блоков.
• Печатающее и упаковочное оборудование: Контроль прохождения продукции, контроль задвижек, наличие упаковки.
• Медицинское и лабораторное оборудование: Проверка положения механизмов и лотков, фиксация положения компонентов.

Преимущества использования

Среди аналогичных устройств, Omron V-156-1C25 выгодно выделяется рядом эксплуатационных преимуществ:

• Высокая надёжность даже при интенсивной эксплуатации;
• Простота монтажа и подключения;
• Универсальность применения (подходит как на NO, так и NC функции);
• Компактные размеры, удобные для встраивания;
• Широкий диапазон рабочих температур;
• Долговечный ресурс контактной группы;
• Подходит как для слабых, так и для средних токов (до 15 А);
• Совместим с большинством стандартных промышленных корпусов и разъёмов.

Таким образом, концевик Omron V-156-1C25 представляет собой оптимальное сочетание доступности, надёжности и функциональности. Он нашёл широкое применение в самых различных сферах — от бытовой техники до промышленной автоматики. Благодаря высокой устойчивости к механическому износу и простоте подключения, его можно рекомендовать к установке в большинстве типовых задач, связанных с контролем конечных положений движущихся механизмов. Его применение позволяет существенно повысить безопасность, надёжность и точность в работе оборудования.
