Концевая плита SSQ2000-2A-3-1 для пневмоостровов серии SQ2000

Модульные пневматические системы, такие как SQ2000, требуют высокой точности сборки и надёжности всех элементов конструкции. Одной из ключевых деталей, обеспечивающих герметичность, жесткость и корректную работу модулей распределителей, является концевая плита.

Технические характеристики

Концевая плита SSQ2000-2A-3-1 обладает следующими основными характеристиками:

• Совместимость: модули пневмораспределителей серии SQ2000;
• Конфигурация: двухпортовая, с тремя функциональными каналами;
• Материал корпуса: алюминиевый сплав с антикоррозийным покрытием;
• Тип уплотнений: встроенные эластомерные кольца (NBR или FKM);
• Монтаж: болтовое крепление к последнему модулю распределителя;
• Рабочее давление: до 0,7 МПа;
• Диапазон рабочих температур: от –5 до +50 C;
• Защитная функция: предотвращение утечки воздуха и попадания загрязнений внутрь распределителя;
• Масса: порядка 100–150 г (в зависимости от модификации);
• Габариты: соответствуют модульному шагу SQ2000, обеспечивая герметичное закрытие контура;
• Устойчивость к вибрациям и ударным нагрузкам в пределах стандартов пневматических промышленных систем.

Назначение и роль в пневмоблоке

Перед тем как углубиться в технические детали, важно понять общую функцию конца блока распределителей. Концевая плита закрывает магистраль и исключает утечку воздуха, выполняя роль физического и функционального завершения модуля. В пневмосистемах это обязательный элемент при использовании модульных распределителей. SSQ2000-2A-3-1 выполняет сразу несколько задач:

• Герметизация торца распределительного ряда;
• Поддержание рабочего давления внутри системы;
• Защита внутренних элементов от внешней среды;
• Поддержка жесткости всей конструкции блока распределителей;
• Предотвращение деформаций при вибрациях или температурных перепадах;
• Дополнительная роль как монтажная база при использовании на стенде или панели.

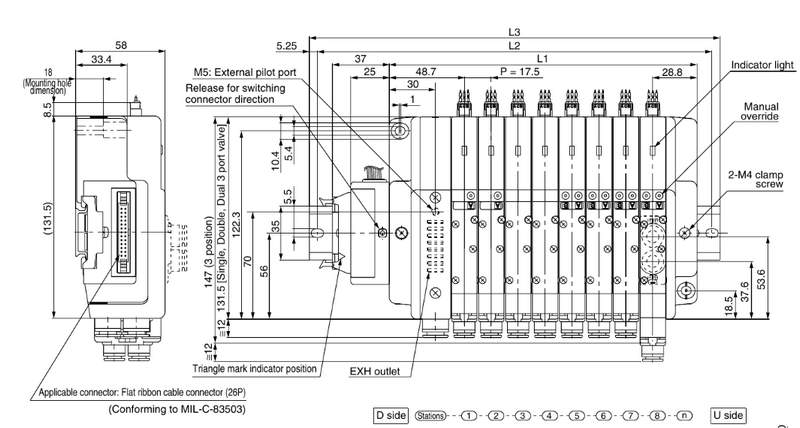

Конструкция и внутреннее устройство

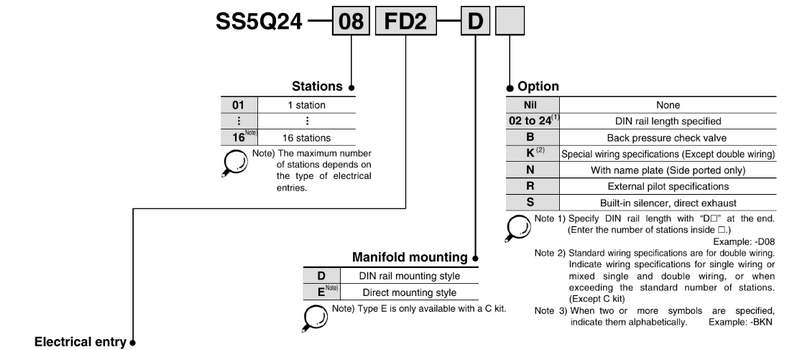

Для понимания конструкции SSQ2000-2A-3-1 необходимо представить, как формируется типовой распределительный блок:

• Несколько пневмораспределителей монтируются последовательно на монтажную рейку;
• Между распределителями устанавливаются промежуточные плиты с каналами питания;
• В начале блока — входная плита, подающая питание;
• В завершении — концевая плита, аналогичная SSQ2000-2A-3-1.

Конструкция этой плиты предусматривает:

• Жесткий литой алюминиевый корпус с посадочными карманами для уплотнений;
• Три канала подачи воздуха — часто это P (питание), R (выхлоп), и S (сигнальный или резервный), закрываемые заглушками при необходимости;
• Уплотнительные элементы, вмонтированные в гнезда, обеспечивают плотное примыкание к последнему распределителю без использования дополнительной прокладки;
• Болтовые отверстия по краям корпуса, обеспечивающие надёжное крепление;
• В некоторых модификациях предусмотрена возможность установки дренажного отверстия или фитинга.

Важно отметить, что уплотнения подбираются по типу используемых рабочих сред: NBR — для сухого воздуха; FKM — для маслосодержащих смесей или повышенных температур.

Принцип действия

Концевая плита не имеет подвижных элементов и работает по пассивному принципу. Её задача — обеспечить:

• Герметичное закрытие магистралей, которые продолжаются в теле распределителей;
• Противодействие давлению, создаваемому внутри каналов распределителей;
• Физическую поддержку, особенно в случаях, когда распределители установлены вертикально или на вибрирующих поверхностях.

Когда пневмоблок функционирует, рабочий воздух под давлением подаётся в распределитель через входную плиту. Пройдя через распределительные каналы, воздух управляет приводами, а отработанный — уходит через выхлопы. Если концевая плита отсутствует или установлена некорректно, это может привести к:

• Утечке воздуха и потере давления;
• Нарушению цикла срабатывания исполнительных механизмов;
• Перегреву распределителя или его преждевременному выходу из строя.

Таким образом, несмотря на кажущуюся простоту, SSQ2000-2A-3-1 играет критическую роль в работоспособности всей пневмосистемы.

Монтаж и эксплуатация

Правильный монтаж плиты SSQ2000-2A-3-1 требует соблюдения следующих условий:

• Очистка посадочной поверхности от загрязнений, пыли, остатков масла;
• Проверка состояния уплотнений перед установкой;
• Применение соответствующего момента затяжки крепёжных болтов (обычно 1,5–2,5 Н·м);
• Отсутствие перекосов при установке — важно для сохранения герметичности;
• Проверка на герметичность после первого пуска системы;
• Регулярный визуальный осмотр во время технического обслуживания.

Плита, как правило, не требует замены в течение всего срока службы системы, если соблюдены условия эксплуатации: рабочее давление, отсутствие агрессивных сред, температура в пределах допуска, отсутствие механических повреждений.

Таким образом, концевая плита SSQ2000-2A-3-1 — это не просто механический элемент, а важная составная часть пневматической модульной системы. Её надёжность, точность исполнения и корректная установка напрямую влияют на стабильность и безопасность всей пневмосистемы. В проектировании и эксплуатации оборудования с модулями SQ2000 необходимо уделять должное внимание выбору подходящей концевой плиты и соблюдению всех технических требований по её применению.
