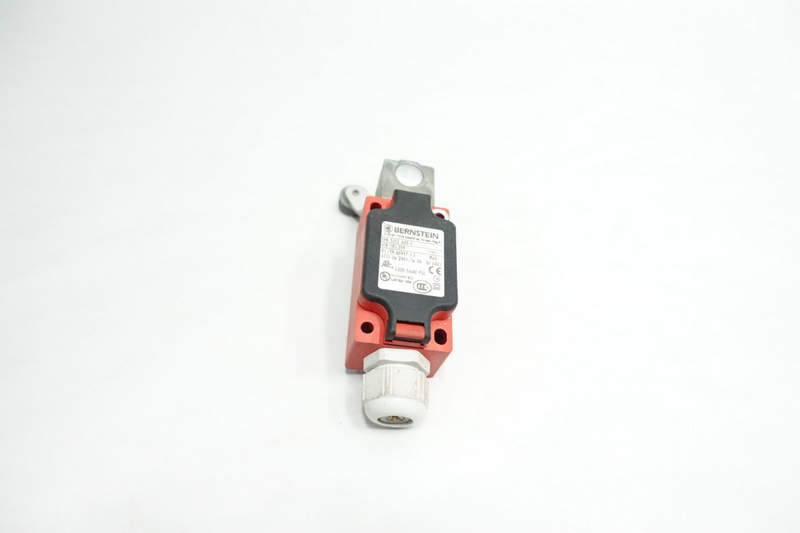

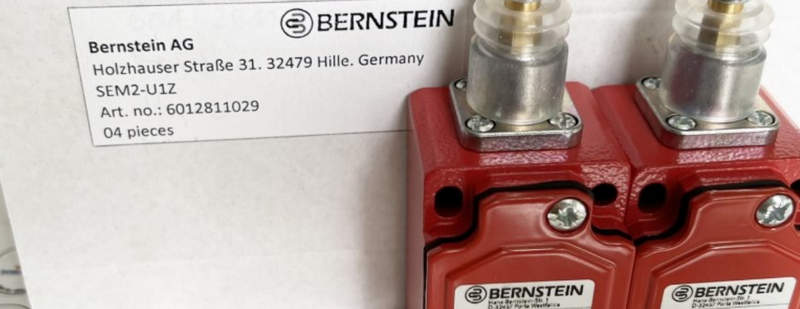

Концевой выключатель BERNSTEIN SEM2-U1Z — стабильный контроль положения механизмов

Концевые выключатели занимают ключевую роль в промышленных системах управления, обеспечивая передачу информации о граничных положениях подвижных частей механизмов и автоматических установок. Одним из надёжных и широко применяемых представителей этого класса устройств является концевой выключатель BERNSTEIN SEM2-U1Z, сочетающий в себе прочность, точность, устойчивость к внешним воздействиям и возможность эксплуатации в тяжёлых условиях.

Технические характеристики

Перед началом описания принципов действия и вариантов применения, целесообразно перечислить основные технические параметры устройства, определяющие его рабочие возможности:

• Тип устройства: электромеханический концевой выключатель
• Серия: SEM2
• Модель: SEM2-U1Z
• Тип привода: роликовый толкатель (верхний)
• Материал корпуса: литой алюминий с порошковым антикоррозионным покрытием
• Количество контактов: 1 переключающий (1Z = 1НО + 1НЗ)
• Номинальное напряжение: до 250 В AC
• Номинальный ток: до 10 А при AC-15
• Механическая долговечность: более 10 миллионов срабатываний
• Электрическая износостойкость: около 1 миллиона операций при номинальной нагрузке
• Класс защиты: IP65 или IP67 (в зависимости от исполнения)
• Температурный диапазон: от -25 C до +80 C
• Тип подключения: винтовые клеммы
• Способ установки: при помощи стандартных монтажных отверстий с креплением болтами

Конструкция и устройство

Чтобы понять, как функционирует выключатель SEM2-U1Z, необходимо рассмотреть его внутреннюю структуру и конструктивные особенности. Концевой выключатель состоит из нескольких основных компонентов: прочного металлического корпуса, подвижного привода (в данной модели используется роликовый толкатель), системы возвратной пружины, контактного механизма и герметичного ввода кабеля. Верхняя часть корпуса оборудована толкателем с роликом, который срабатывает при достижении подвижным элементом оборудования заданной позиции. При этом ролик перемещает приводной рычаг, воздействуя на внутренний механизм и замыкая или размыкая электрические контакты. Контактный блок обеспечивает переключение цепи: один контакт нормально замкнут (НЗ), другой — нормально разомкнут (НО). Это даёт возможность использовать выключатель как для включения, так и для отключения оборудования при достижении граничного положения. Особое внимание в конструкции уделено герметичности и устойчивости к пыли, влаге и маслам — благодаря этому выключатель может работать в агрессивной среде. Уплотнительные элементы из эластомеров обеспечивают соответствие стандартам IP65/IP67, что особенно важно для эксплуатации на промышленных объектах.

Принцип работы

Принцип действия выключателя SEM2-U1Z основан на непосредственном механическом воздействии движущейся части оборудования на исполнительный элемент выключателя — роликовый толкатель. Ниже изложена последовательность работы:

• Подвижный элемент машины или механизма (например, направляющая, каретка или шток) при перемещении достигает заданной точки;
• Происходит нажатие на ролик, связанный с рычагом, при этом усилие передаётся во внутренний механизм;
• Контактная группа переключается: НО-контакт замыкается, а НЗ размыкается (или наоборот, в зависимости от направления движения и текущего положения контактов);
• При уходе объекта из зоны воздействия возвратная пружина возвращает исполнительный механизм в исходное положение, и контакты возвращаются в начальное состояние.

Таким образом, выключатель служит сигналом системы управления, регистрируя граничные положения и предотвращая выход механизмов за пределы допустимых значений.

Режимы и особенности эксплуатации

Концевой выключатель SEM2-U1Z предназначен для работы в условиях постоянной циклической нагрузки. Устройство поддерживает режимы:

• Нормальной эксплуатации в пределах заданных температур;
• Частого срабатывания (до нескольких операций в секунду);
• Работа с индуктивной и резистивной нагрузкой;
• Установка как в горизонтальной, так и в вертикальной ориентации корпуса.

Для поддержания стабильной работы важно соблюдать условия подключения и установки: кабельный ввод должен быть герметичен, чтобы исключить попадание влаги; монтаж следует производить строго по инструкции, с учётом усилия срабатывания, допустимого угла поворота привода и минимального расстояния между точками срабатывания.

Преимущества выключателя SEM2-U1Z

Устройство обладает рядом существенных преимуществ, благодаря которым оно активно используется на предприятиях различного профиля:

• Прочная и герметичная конструкция корпуса;
• Устойчивость к механическим нагрузкам и вибрациям;
• Высокая точность позиционирования;
• Долговечность при интенсивной эксплуатации;
• Простота установки и подключения;
• Совместимость с различными типами промышленного оборудования;
• Универсальность исполнения (возможность выбора разных приводов в серии SEM2);
• Надёжная работа в условиях повышенной влажности, загрязнённости и температуры.

Области применения

BERNSTEIN SEM2-U1Z широко используется в различных отраслях промышленности. Его универсальность и устойчивость к тяжёлым условиям делают его востребованным решением для следующих задач:

• Машиностроение — для контроля конечных положений подвижных элементов станков и автоматов;
• Конвейерные системы — для фиксации точек старта/остановки кареток и тележек;
• Подъёмно-транспортное оборудование — в лифтах, кранах, подъемниках;
• Складская автоматика — для определения положения паллет и тележек;
• Линии упаковки и сортировки — в качестве сигнализатора границ хода механизмов;
• Производственные роботы и автоматические манипуляторы — как элемент системы безопасности и управления перемещениями;
• Агрегаты с гидравлическими/пневматическими приводами — для отслеживания положения штоков.

Таким образом, концевой выключатель BERNSTEIN SEM2-U1Z представляет собой надёжное, долговечное и точное устройство, способное функционировать в условиях интенсивной эксплуатации и агрессивной окружающей среды. Благодаря своей прочной конструкции, высокой чувствительности и универсальности применения, он заслуженно занимает место в перечне ключевых компонентов современных систем автоматизации.
