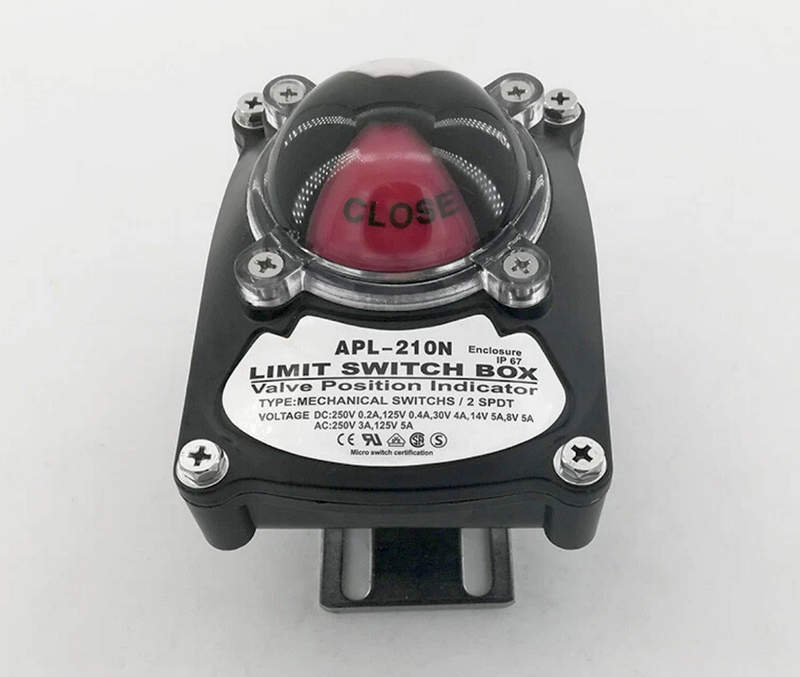

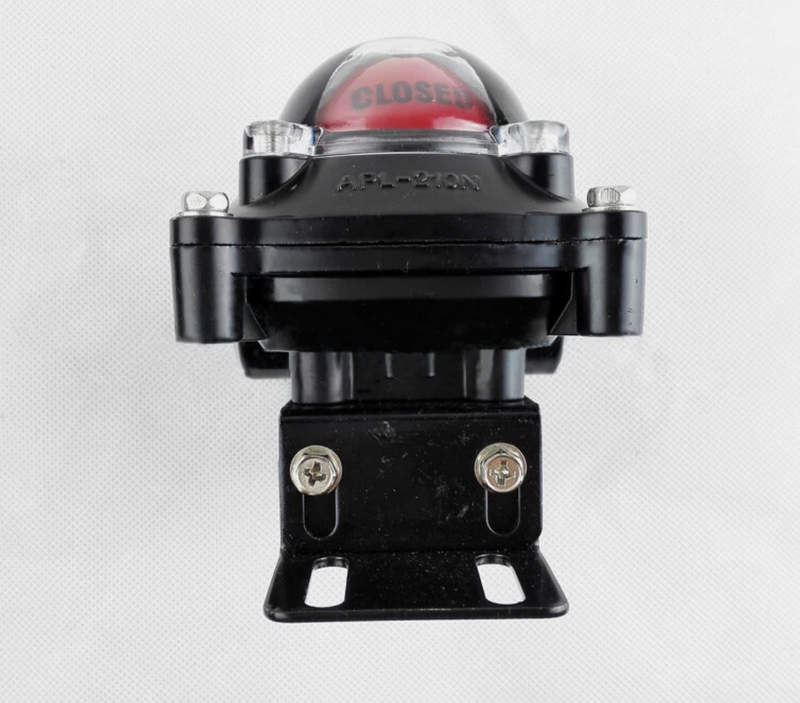

Концевой выключатель ARTORQ APL-210N — стабильное решение для задач позиционирования

Концевые выключатели играют ключевую роль в системах автоматизации и управления промышленным оборудованием. Их основное назначение заключается в определении положения механических узлов, фиксации предельных точек перемещения и передаче управляющего сигнала в цепи контроля. Одной из широко используемых моделей в данной области является концевой выключатель ARTORQ APL-210N, сочетающий надежность, компактность и высокую степень защиты от внешних воздействий.

Назначение и область применения

Для корректной работы автоматизированных механизмов требуется точная и быстрая фиксация крайних положений исполнительных элементов — именно эту задачу и решает концевой выключатель APL-210N. Основные функции устройства:

• Определение крайних положений подвижных частей оборудования;
• Подтверждение достижения заданной позиции исполнительного механизма;
• Передача сигнала управления на контроллер или схему логики;
• Обеспечение безопасности при срабатывании в аварийных ситуациях;
• Индикация текущего состояния (открыто/закрыто).
• Применяется в следующих системах:
• Автоматические линии и станки;
• Приводные узлы (в частности, пневматические и электрические приводы);
• Системы управления задвижками и клапанами;
• Подъемно-транспортное оборудование;
• Автоматические склады и сортировочные линии.

Конструктивные особенности

Для понимания устойчивости и точности устройства важно разобрать его конструкцию. ARTORQ APL-210N отличается надежной и герметичной сборкой, обеспечивающей длительный срок службы даже в агрессивных условиях эксплуатации. Основные элементы конструкции:

• Корпус из алюминиевого сплава, защищенный порошковым покрытием, устойчивым к коррозии;
• Прозрачная крышка, обеспечивающая визуальный контроль положения кулачков или рычагов;
• Механизм кулачкового типа, с возможностью ручной регулировки;
• Оптические или механические индикаторы положения, встроенные в корпус;
• Микровыключатели, с функцией переключения при достижении заданного положения;
• Клеммные соединения, обеспечивающие надежный контакт и легкость монтажа;
• Универсальный монтажный интерфейс, совместимый со стандартными приводами.

Принцип работы устройства

Принцип работы APL-210N базируется на механическом срабатывании микровыключателей в момент достижения исполнительным механизмом заранее заданного положения. Пояснение механизма действия: Когда вращающийся элемент — например, шток пневмопривода — достигает крайней точки, его движение передаётся на кулачковый механизм внутри APL-210N. Кулачки, закрепленные на вращающемся валу, воздействуют на микропереключатели, замыкая или размыкая контакты. Этот сигнал далее передаётся в систему управления (чаще всего — на вход ПЛК), и используется для логической обработки или принятия управляющего решения. Индикация положения обеспечивается встроенными механическими флажками или светодиодами, отражающими текущее состояние выходных контактов. Таким образом, оператор может визуально убедиться в текущем положении исполнительного элемента.

Технические характеристики

Для корректного подбора и эксплуатации устройства необходимо учитывать его основные параметры. Ключевые характеристики ARTORQ APL-210N:

• Количество микропереключателей: 2 (стандартно — с двумя точками переключения);
• Тип контактов: 1NO + 1NC (на каждый переключатель);
• Номинальное напряжение: до 250 В AC;
• Номинальный ток: до 5 A (при AC-15);
• Тип привода: поворотный кулачковый механизм;
• Угол срабатывания: регулируется вручную, как правило, в диапазоне 0–90;
• Диапазон рабочих температур: от -20 до +80 C;
• Степень защиты корпуса: IP67;
• Материал корпуса: алюминиевый сплав с антикоррозионным покрытием;
• Электрическое подключение: винтовые клеммы под кабель до 2.5 мм2;
• Монтаж: на привод по стандарту VDI/VDE 3845;
• Вес устройства: ориентировочно 450–550 г.

Режимы работы и настройка

Корректная настройка устройства позволяет обеспечить надежное переключение в нужной позиции без ложных срабатываний и пропусков сигнала. Режимы и этапы настройки:

• Механическая установка корпуса APL-210N на приводной механизм (обычно на пневмопривод клапана);
• Регулировка кулачков вручную — поворотом относительно вала до достижения нужного угла срабатывания;
• Проверка индикации — по встроенным механическим указателям или светодиодам;
• Электрическое подключение — подключение контактов к цепи управления (на входы ПЛК, индикаторы, реле и пр.);
• Функциональная проверка — тестирование переключения при перемещении исполнительного механизма.

Поддерживаются два основных режима логики:

• NO (нормально разомкнутый): контакт замыкается при достижении заданной точки;
• NC (нормально замкнутый): контакт размыкается при достижении заданной точки.

Области применения

Благодаря универсальности конструкции и широкому диапазону рабочих параметров, ARTORQ APL-210N широко используется в самых различных сферах. Типичные направления использования:

• Пищевая промышленность — для контроля положения заслонок и задвижек;
• Химические предприятия — в зонах с повышенной влажностью и агрессивными средами;
• Нефтегазовая отрасль — на трубопроводной арматуре;
• Водоснабжение и канализация — для управления положением задвижек и клапанов;
• Автоматизированные склады и линии сортировки — в системах позиционирования;
• Судостроение и транспорт — в приводных механизмах управления потоками.

Таким образом, ARTORQ APL-210N — это надежный, промышленный концевой выключатель, оптимально подходящий для систем автоматизации, требующих высокой точности позиционирования, устойчивости к внешним воздействиям и легкости технического обслуживания. Его конструктивная простота сочетается с инженерной продуманностью, а технические характеристики делают его универсальным решением для широкого спектра задач. Учитывая его преимущества, он заслуженно занимает своё место в современных системах промышленной автоматизации и управления.
