Концевой выключатель EMAS L5 L5K13MEP123 — механический контроль положения промышленных механизмов
EMAS L5K13MEP123 — электромеханический концевой выключатель, предназначенный для определения положения движущихся элементов промышленного оборудования. Устройство формирует дискретный электрический сигнал при взаимодействии рабочего механизма с приводным рычагом выключателя. Модель относится к серии L5 и оснащена удлиненным пластиковым роликовым рычагом. Такая конфигурация применяется в машинах, где контролируемый элемент перемещается относительно неподвижного корпуса датчика. Роликовый наконечник уменьшает трение между приводным элементом и воздействующей поверхностью.
Технические характеристики
Основные параметры EMAS L5K13MEP123 характеризуют его коммутационные возможности и исполнение рабочего механизма. Технические показатели:
- производитель — EMAS,
- категория — электромеханический концевой выключатель,
- серия — L5,
- модель и артикул — L5K13MEP123,
- сертификационный файл UL — E251518,
- тип механизма — мгновенного действия,
- конфигурация контактов — 1NO+1NC,
- номинальное напряжение переменного тока — 240 В,
- указанный номинальный ток — 3 А,
- исполнительный элемент — удлиненный пластиковый роликовый рычаг,
- степень защиты — IP65,
- температура эксплуатации — от −5 до +40 °C,
- тип установки — стационарное крепление на оборудование.
Особенности конструкции

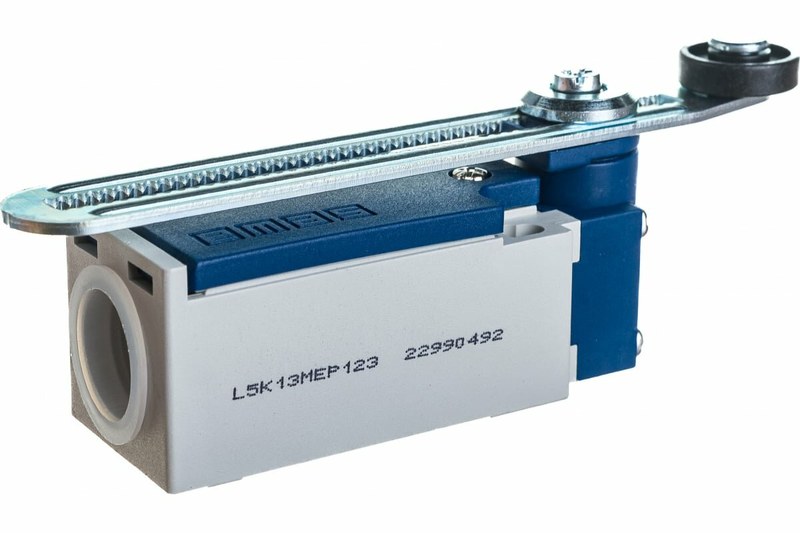

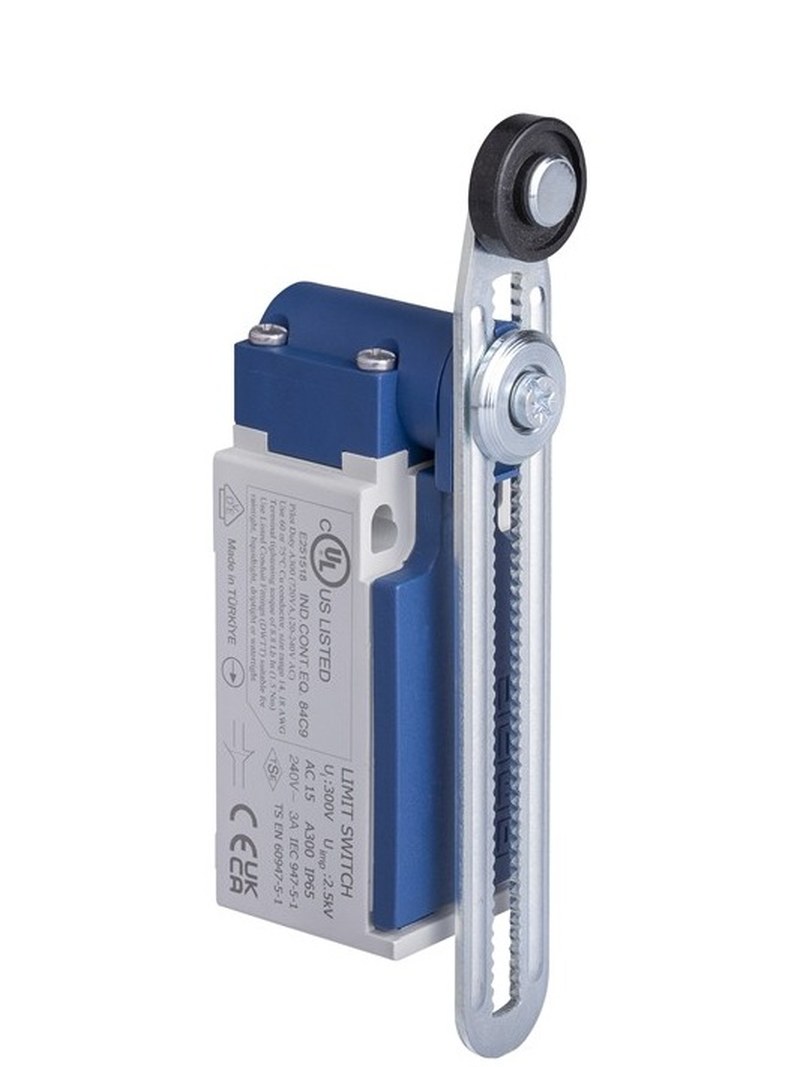

Корпус EMAS L5K13MEP123 предназначен для закрепления на неподвижной части машины рядом с контролируемым подвижным узлом. Внутри размещены контактная система, приводной механизм и элементы передачи механического усилия. Внешний рычаг оснащен пластиковым роликом, который взаимодействует с движущейся поверхностью. Благодаря вращению ролика относительное перемещение деталей сопровождается меньшим трением по сравнению с неподвижным наконечником. Это способствует снижению износа контактирующих поверхностей. Удлиненная форма рычага позволяет организовать механическое воздействие при определенном расстоянии между корпусом выключателя и контролируемым элементом. Фактическая точка срабатывания определяется геометрией установки, направлением перемещения и настройкой взаимного положения деталей.
Области применения
Концевой выключатель используется в автоматизированных установках, где требуется контролировать перемещение механизмов и достижение заданных позиций. Основные направления эксплуатации:
- станочное оборудование,
- промышленные транспортеры,
- подъемные механизмы,
- упаковочные машины,
- системы позиционирования деталей,
- технологические прессы,
- механизмы подачи материалов,
- автоматизированные производственные линии,
- оборудование обработки металлов,
- электромеханические приводы,
- системы контроля дверей оборудования,
- производственные каретки,
- конвейерные ограничители хода,
- механические узлы промышленной автоматики.
Компания «Олниса» поставляет концевые выключатели EMAS серии L5 для производителей технологических машин и промышленных предприятий. В ассортимент оборудования входят электромеханические устройства контроля положения, применяемые в системах управления производственными механизмами.
Преимущества
Эксплуатационные достоинства EMAS L5K13MEP123 связаны с непосредственным механическим обнаружением положения и простотой включения в электрические схемы. К преимуществам относятся:
- надежное формирование дискретного сигнала при механическом воздействии,
- отсутствие необходимости отдельного питания чувствительного элемента,
- удобство контроля перемещающихся деталей,
- уменьшение трения благодаря роликовому наконечнику,
- применимость в различных механических узлах,
- простота интеграции в релейные схемы,
- возможность получения двух противоположных контактных состояний,
- защищенность корпуса от эксплуатационных загрязнений,
- наглядность механического взаимодействия,
- удобство проверки правильности установки,
- небольшие требования к пространству размещения,
- практичность профилактического обслуживания,
- устойчивость к повторяющимся рабочим воздействиям,
- долговечность при соблюдении механических ограничений,
- универсальность промышленного применения.
Таким образом, EMAS L5K13MEP123 представляет собой роликовый концевой выключатель с контактной системой 1NO+1NC. Устройство предназначено для контроля положения подвижных узлов и формирования сигналов промышленного управления. Конструкция с удлиненным рычагом и механизмом мгновенного действия обеспечивает возможность использования выключателя в автоматизированных машинах. Применение устройства должно соответствовать установленным механическим и электрическим ограничениям.
