Кабельный тестер MicroScanner PoE для диагностики сети

Линии Ethernet передают данные и питание PoE конечным устройствам. Обрывы, ошибки распиновки и дефекты контактов нарушают связь. Тестер Fluke Networks MicroScanner PoE проверяет витую пару, отображает схему, длину, сведения о порте и наличие PoE. Его применяют для первичной диагностики проводки при монтаже и эксплуатации.

Измерения и интерпретация результатов

Тестер проверяет электрическую связь контактов концов линии и выводит wiremap — схему проводников. Она показывает перепутанные жилы, обрыв, замыкание и разделённую пару. В последнем случае контакты прозваниваются, но проводники взяты из разных физических пар, что ухудшает баланс и увеличивает перекрёстные помехи. Поэтому оценивают карту целиком, а не только непрерывность цепей. Длина рассчитывается по времени прохождения сигнала с учётом коэффициента NVP кабеля. При обрыве расстояние до дефекта сужает участок поиска. Точность зависит от NVP, конструкции кабеля, соединителей и ответвлений; результат служит для локализации, а не геометрической съёмки трассы. При оценке показаний учитывают:

• схему соответствия контактов на концах и состояние каждой пары,
• вид нарушения и указанный контакт либо проводник,
• длину линии или расстояние до обрыва с учётом установленного NVP,
• наличие активного порта и передаваемые сетевым оборудованием сведения,
• индикацию PoE и класс режима, распознанный на интерфейсе.

Проверка питания и порта Ethernet

Функция PoE обнаруживает питание и сообщает распознанный режим источника. Это позволяет проверить подачу перед подключением устройства. Класс обозначает согласованный диапазон мощности, но не подтверждает общий резерв коммутатора. Напряжение у потребителя зависит от сопротивления жил, соединений, длины и нагрузки. Источник и оконечное устройство должны согласовать режим; пассивное питание может отображаться иначе. При проверке PoE необходимо учитывать:

• источник питания должен быть включён и соединён с дальним концом участка,
• показание характеризует обнаруженный режим и не описывает все параметры нагрузки,
• падение напряжения возможно при высоком сопротивлении жил, контактов или шнуров,
• совместимость конечного устройства проверяют по поддерживаемым стандартам и документации,
• наличие питания на одном порту не подтверждает бюджет мощности коммутатора.

Обнаружение активного порта помогает найти подключение к коммутатору; доступная информация о скорости выявляет отсутствие или ограничение линка. Тестер не анализирует IP-адресацию и протоколы верхних уровней.

Конструкция и порядок проверки

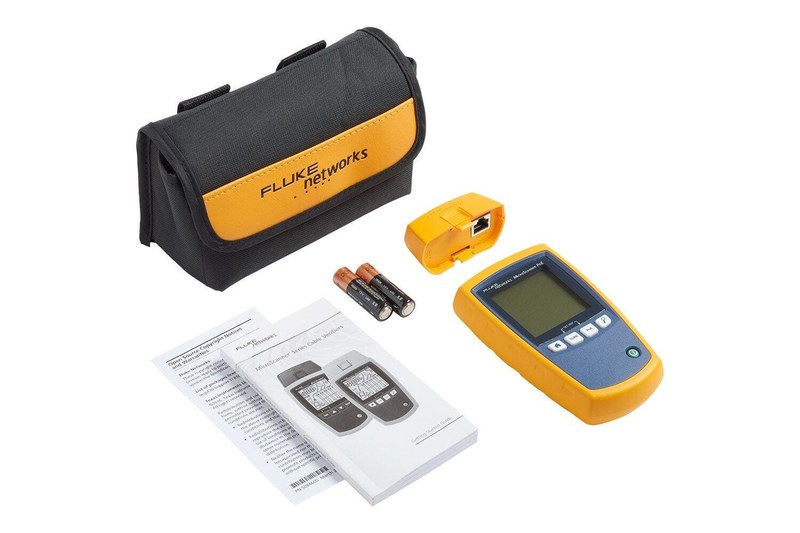

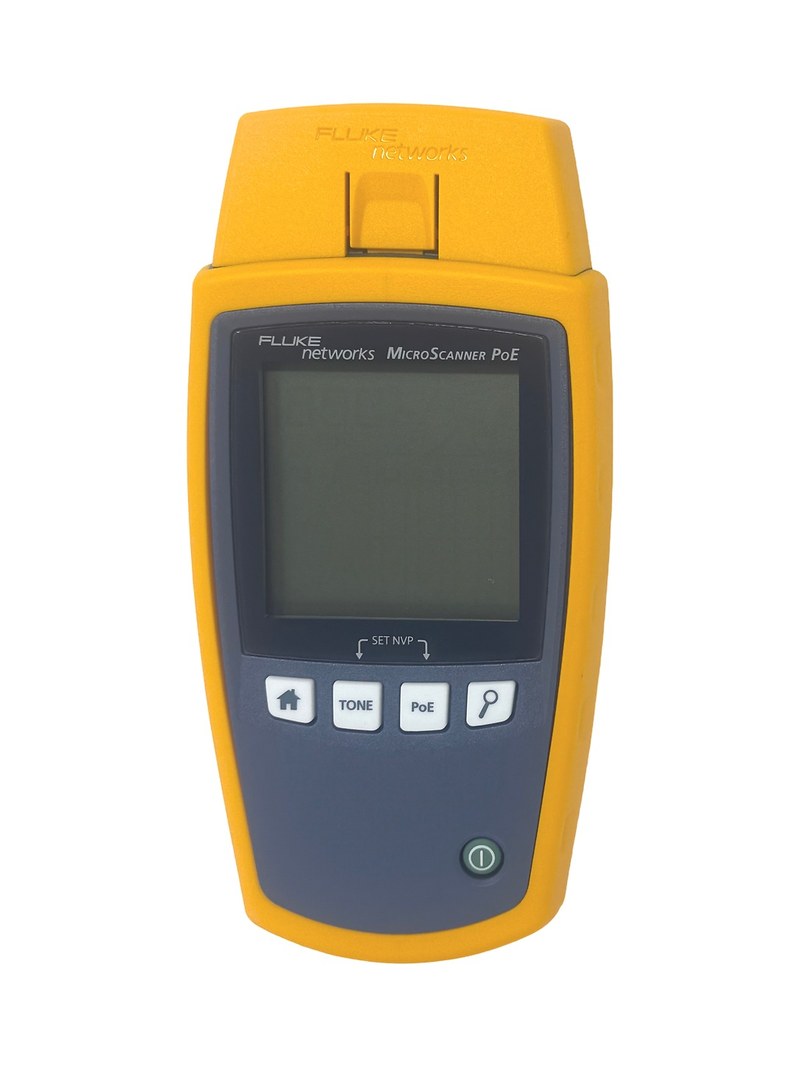

Переносной корпус оснащён экраном, органами управления и гнездом для кабеля; на дальнем конце используют идентификатор. Сменные элементы питания обеспечивают автономную работу. Экран выводит wiremap, длину и признаки порта либо PoE. Для достоверности нужны исправные батареи и устойчивый контакт штекера. Последовательность проверки включает:

• отсоединение линии от оборудования, если оно не должно участвовать в измерении,
• подключение тестера к ближнему концу кабеля,
• установку удалённого идентификатора либо подключение активного источника по задаче,
• запуск измерения и ожидание окончания тестового цикла,
• анализ wiremap, длины и индикации порта или PoE,
• устранение дефекта и повторную проверку для подтверждения результата.

Для измерения стационарного участка патч-корды исключают; при тесте канала они входят в результат. Загрязнённые и изношенные контакты искажают прозвонку. Повторная проверка подтверждает схему, но не категорию по высокочастотным параметрам.

Область применения

MicroScanner PoE подключают к розетке RJ45, патч-панели или кабелю. На дальнем конце используют идентификатор либо активное сетевое оборудование. Это помогает определить сегмент и отделить дефект проводки от отсутствия линка или питания. Прибор применяют при монтаже, ремонте и обследовании сети; результат виден на встроенном экране. К типовым задачам относятся:

• проверка соответствия жил контактам и схемам прямого либо перекрёстного соединения,
• обнаружение обрыва, короткого замыкания, перепутанных проводников и разделённых пар,
• оценка длины сегмента и расстояния до места повреждения,
• определение наличия питания PoE и индикация обнаруженного режима,
• обнаружение активного порта и доступной информации о сетевом соединении,
• идентификация кабеля с удалённым блоком на патч-панели или в группе линий.

Таким образом, Fluke Networks MicroScanner PoE объединяет проверку распиновки, локализацию типовых повреждений, оценку длины, обнаружение сетевого порта и индикацию PoE. Прибор даёт инженеру оперативные сведения о физическом состоянии Ethernet-линии и помогает определить направление поиска неисправности. Его результаты подходят для первичной проверки кабеля; сертификацию канала выполняют профильным анализатором по нормативным пределам соответствующей категории. Компания «Олниса» осуществляет поставку промышленного оборудования для предприятий и инженерной инфраструктуры. В числе поставляемой продукции — тестер Fluke Networks MicroScanner PoE для контроля Ethernet-линий и PoE-соединений. «Олниса» поставляет оборудование, предназначенное для монтажа и технической эксплуатации сетевых систем.
