Когда важна повторяемость хода — цилиндр SMC CD85N16-150T-B

Цилиндр CD85N16-150T-B относится к серии компактных пневмоцилиндров с направляющими ISO 6432. Он оснащён встроенным магнитом, что делает его совместимым с бесконтактными датчиками положения. Диаметр поршня составляет 16 мм, а ход — 150 мм, что делает его подходящим для применения в механизмах, где требуется точное и достаточно длинное перемещение при ограниченном монтажном пространстве. Буква «T» в обозначении указывает на наличие резьбового штока, а индекс «B» — на наличие двухстороннего действия. Цилиндры данной серии широко используются в упаковочной, сборочной, пищевой и легкой промышленности; особенно в тех случаях, когда необходима надежность при небольших габаритах оборудования.

Технические характеристики

Для корректной интеграции цилиндра в пневмосистему важно учитывать его технические параметры:

• Рабочее давление: от 0,1 до 1,0 МПа;
• Максимальное давление: 1,5 МПа;

• Диаметр поршня: 16 мм;
• Ход штока: 150 мм;
• Тип действия: двухстороннего действия;
• Уплотнение: однокомпонентное, с возможностью замены;
• Рабочая температура: от −10 C до +70 C (без замерзания конденсата);
• Скорость перемещения: от 30 до 500 мм/с;
• Рабочая среда: очищенный и сухой воздух без содержания масла;
• Тип крепления: через резьбовые отверстия или при помощи дополнительных кронштейнов (опционально);
• Тип штока: наружная резьба;
• Конструкция магнита: встроенный постоянный магнит для работы с герконовыми датчиками.

Также важно учитывать компактные габариты корпуса, позволяющие интегрировать цилиндр в ограниченное пространство, что критично в миниатюрных механизмах и модулях.

Конструктивные особенности

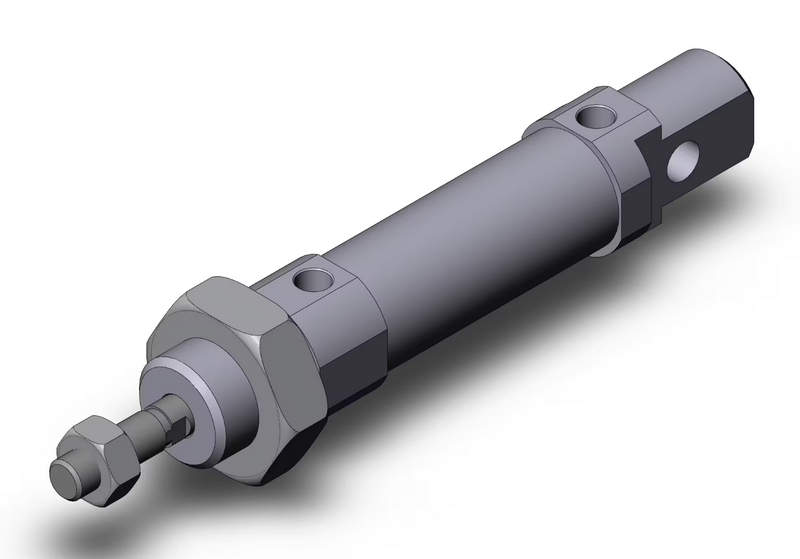

Цилиндр CD85N16-150T-B выполнен в гладком и жёстком алюминиевом корпусе с анодированным покрытием, обеспечивающим устойчивость к коррозии и механическим повреждениям. Внутренние направляющие обеспечивают низкий уровень трения и плавный ход штока, что критически важно при работе с высокоточной аппаратурой. Уплотнения выполнены из стойкого к износу эластомера, что гарантирует долгий срок службы даже при интенсивной эксплуатации. Шток цилиндра оснащён резьбой, что упрощает установку элементов захвата, толкателей и других исполнительных компонентов без необходимости использования дополнительных адаптеров. Благодаря встроенному магниту возможно применение датчиков положения без внешних механических интерфейсов — это существенно упрощает систему обратной связи и позволяет точно контролировать положение поршня. Цилиндр оборудован резьбовыми отверстиями на торце корпуса, позволяющими устанавливать его на монтажные плиты или использовать угловые и фланцевые крепления. Такая универсальность позволяет адаптировать компонент под различные конфигурации машин и производственных линий.

Принцип действия

Цилиндр CD85N16-150T-B работает по классическому принципу двойного действия: подача воздуха в один из рабочих каналов вызывает перемещение поршня в соответствующем направлении. При подаче воздуха с противоположной стороны поршень возвращается назад. Такой подход позволяет выполнять как рабочий, так и возвратный ход под давлением, обеспечивая высокую точность и силу перемещения в обе стороны. При подаче сжатого воздуха в переднюю камеру происходит выдвижение штока. Воздух из задней камеры при этом стравливается через выпускной канал. Для обратного хода давление подаётся в заднюю камеру, выталкивая воздух из передней. Использование магнитного кольца позволяет отслеживать положение поршня с помощью герконовых датчиков, установленных вдоль корпуса, без прямого механического контакта с подвижными элементами.

Режимы эксплуатации

Цилиндр может использоваться в различных режимах, включая:

• Прерывистый цикл с паузами между ходами;
• Высокочастотный режим с частыми переключениями направлений;
• Интеграция в схемы позиционирования с внешней системой управления;
• Работа в ограниченном температурном диапазоне (в пределах указанного диапазона);
• Совместная работа с дросселями или глушителями для регулировки скорости и демпфирования концов хода.

За счёт применения высококачественных направляющих и уплотнений обеспечивается стабильность работы в течение длительного времени без необходимости технического обслуживания.

Области применения

CD85N16-150T-B применяется в системах:

• Автоматической сборки и перемещения деталей;
• Упаковочных линий и формовочных механизмов;
• Лабораторных анализаторов и медицинского оборудования;
• Пищевой промышленности, при условии соблюдения требований к чистоте воздуха;
• Обрабатывающих станков и миниатюрных манипуляторов.

Небольшой диаметр, удлинённый ход и компактный корпус делают его оптимальным выбором для вертикальных и горизонтальных подач, а также в случаях, где установка обычного цилиндра невозможна по габаритным ограничениям.

Преимущества использования

Применение цилиндра CD85N16-150T-B обеспечивает следующие плюсы:

• Компактность и малый вес, упрощающие установку;
• Высокая точность перемещений за счёт качественных направляющих и минимальных люфтов;
• Поддержка датчиков положения благодаря встроенному магниту;
• Надежность и долговечность при работе в стандартных условиях;
• Простая интеграция в модульные системы и совместимость с компонентами SMC;
• Устойчивость к вибрациям и механическим нагрузкам;
• Минимальные требования к техническому обслуживанию.

В целом, цилиндр CD85N16-150T-B представляет собой сбалансированное решение для задач, требующих высокой точности, надёжности и компактности. Благодаря своей универсальности, совместимости с позиционными датчиками и устойчивой конструкции, он легко встраивается в самые разнообразные производственные системы. Выбор в пользу данной модели оправдан при разработке автоматизированных установок, где важна не только производительность, но и стабильность каждого цикла.
