Кнопка аварийной остановки ABB Smile 11EA TINA — защита персонала и оборудования

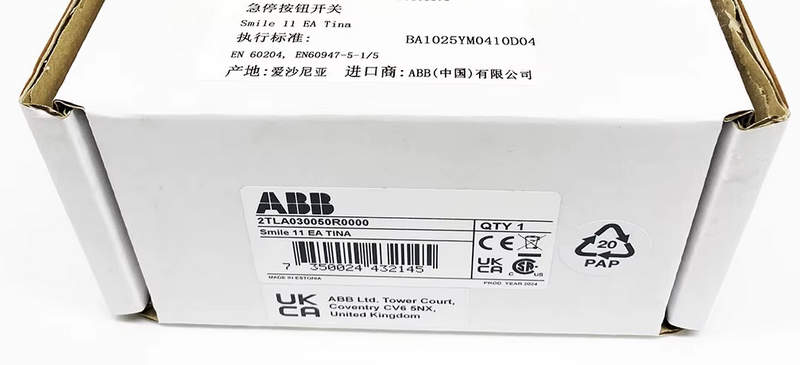

В системах автоматизации и управления безопасностью важную роль играют устройства экстренного реагирования, одним из которых является кнопка аварийной остановки. Она служит для немедленного прекращения работы оборудования при возникновении опасной или нештатной ситуации. Одним из современных решений в данной области является кнопка аварийной остановки модели SMILE 11EA TINA от компании ABB с артикулом 2TLA030050R0000. Это устройство отличается компактным исполнением, совместимостью с безопасными цепями и высоким уровнем надежности.

Технические характеристики

Ниже перечислены ключевые технические параметры кнопки SMILE 11EA TINA ABB:

• Номинальное рабочее напряжение: 24 В DC;
• Диапазон допустимого напряжения питания: от 20,4 до 26,4 В DC;
• Ток потребления: ≤ 30 мА;
• Тип интерфейса безопасности: совместим с TINA Loop (ABB Jokab Safety);
• Количество замыкающих контактов (NO): 1;
• Количество размыкающих контактов (NC): 2;
• Тип подключения: винтовые клеммы;
• Материал корпуса: термопластик с высокой стойкостью к механическим и температурным нагрузкам;
• Степень защиты: IP65 (фронтальная часть);
• Температурный диапазон эксплуатации: от –10 до +55 C;
• Уровень безопасности: SIL3 в соответствии с IEC 61508; PLe по EN ISO 13849‐1;
• Допустимая длина линии TINA Loop: до 150 м;
• Габаритные размеры устройства: около 40 × 90 × 30 мм;
• Масса: около 120 г;
• Цвет кнопки: красный грибовидный грибок, жёлтая лицевая панель в соответствии с международными нормами.

Особенности конструкции и принцип работы

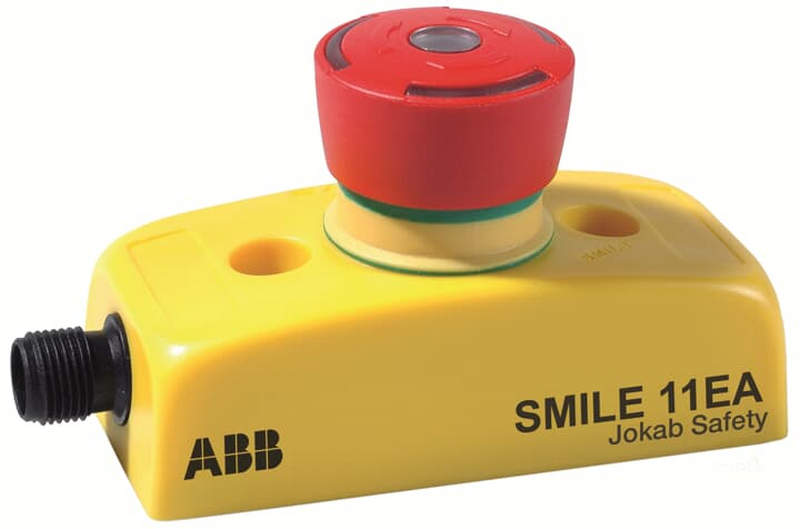

Кнопка аварийной остановки SMILE 11EA TINA от ABB представляет собой элемент системы безопасности с электронным интерфейсом, предназначенный для включения в замкнутую петлю TINA, используемую в решениях Jokab Safety. Конструкция выполнена в виде компактного прямоугольного корпуса, на котором установлена ярко выраженная грибовидная кнопка красного цвета с фиксацией при нажатии. Принцип действия основан на механическом размыкании безопасных контактов при активации кнопки. Внутри устройства размещены два нормально замкнутых (NC) контакта, размыкающихся при нажатии, и один нормально разомкнутый (NO) контакт, который замыкается при срабатывании. Эти контакты используются для отключения питания оборудования, а также для передачи сигнала в систему безопасности контроллера или реле безопасности.

Интерфейс TINA позволяет подключать несколько устройств (например, кнопки, переключатели, сенсоры) последовательно в одну цепь, при этом контроллер отслеживает целостность петли и состояние каждого устройства. Это даёт возможность централизованного и надёжного контроля всех компонентов, участвующих в обеспечении безопасности. SMILE 11EA TINA оснащена встроенной электроникой, обеспечивающей согласование с остальными элементами системы и проверку целостности сигнального тракта. Нажатие на кнопку аварийной остановки инициирует механическое срабатывание и размыкание NC-контактов, что мгновенно прерывает питание привода или другого исполнительного механизма. Благодаря фиксации кнопка остаётся в утопленном положении до её ручного возврата. Возврат в исходное положение возможен только после устранения причины аварийной остановки, что соответствует требованиям международных стандартов безопасности.

Режимы работы

Режим функционирования кнопки аварийной остановки прост, но крайне важен. В нормальном состоянии кнопка не нажата, NC-контакты замкнуты, обеспечивая прохождение сигнала по цепи. При активации кнопки (нажатии пользователем) происходит следующее:

• Размыкание NC-контактов нарушает цепь питания оборудования, останавливая его функционирование;
• Одновременно замыкается NO-контакт, который может быть использован, например, для индикации срабатывания или подачи сигнала в логическую систему;
• За счёт фиксации кнопки состояние «нажато» сохраняется до принудительного возврата оператором;
• Контроллер системы безопасности фиксирует изменение состояния, и в зависимости от конфигурации выполняет запрограммированные действия: остановка линии, блокировка пуска, выдача сигнала тревоги;
• После устранения неисправности или причины аварийной остановки оператор вручную разблокирует кнопку, что восстанавливает исходное состояние цепи.

Области применения

Кнопка аварийной остановки SMILE 11EA TINA широко применяется в различных отраслях промышленности. Ниже перечислены основные сферы её применения:

• Промышленные конвейеры;
• Роботизированные производственные ячейки;
• Упаковочные линии;
• Металлообрабатывающее оборудование;
• Станки с ЧПУ;
• Системы автоматизированной сборки;
• Пищевое и фармацевтическое оборудование;
• Лабораторные установки и испытательные стенды;
• Производственные участки с повышенной опасностью;
• Комплексные линии с распределённой архитектурой безопасности.

Преимущества кнопки SMILE 11EA TINA ABB

Кнопка аварийной остановки данной модели обладает рядом преимуществ, делающих её оптимальным выбором для включения в современные системы безопасности:

• Совместимость с системой безопасности TINA, упрощающая построение распределённых цепей;
• Компактные габариты, позволяющие устанавливать устройство в условиях ограниченного пространства;
• Соответствие международным стандартам безопасности (SIL3, PLe), гарантирующее высокую степень защиты персонала и оборудования;
• Высокая степень защиты от пыли и влаги (IP65), обеспечивающая стабильную работу в промышленных условиях;
• Удобный интерфейс подключения, надёжные винтовые клеммы;
• Яркое визуальное исполнение с грибовидной кнопкой, легко идентифицируемой в любой ситуации;
• Простота обслуживания и диагностики благодаря визуальному контролю положения кнопки;
• Снижение числа ошибок оператора за счёт эргономичного исполнения и чёткой фиксации;
• Устойчивость к вибрациям и механическим воздействиям;
• Возможность включения в безопасные цепи управления с контролем целостности.

В целом, кнопка аварийной остановки SMILE 11EA TINA ABB 2TLA030050R0000 представляет собой современное решение для построения надёжных и функциональных систем безопасности на предприятиях любого профиля. Компактное исполнение, совместимость с системой TINA, высокая степень надёжности и полное соответствие международным стандартам делают её одним из лучших выборов для защиты персонала и оборудования. Она легко интегрируется в распределённые архитектуры безопасности, подходит для различных типов производственных линий и может использоваться в составе комплексных решений на базе ABB Jokab Safety.
