TDM ABLFS-22 — функциональность и простота в одном устройстве

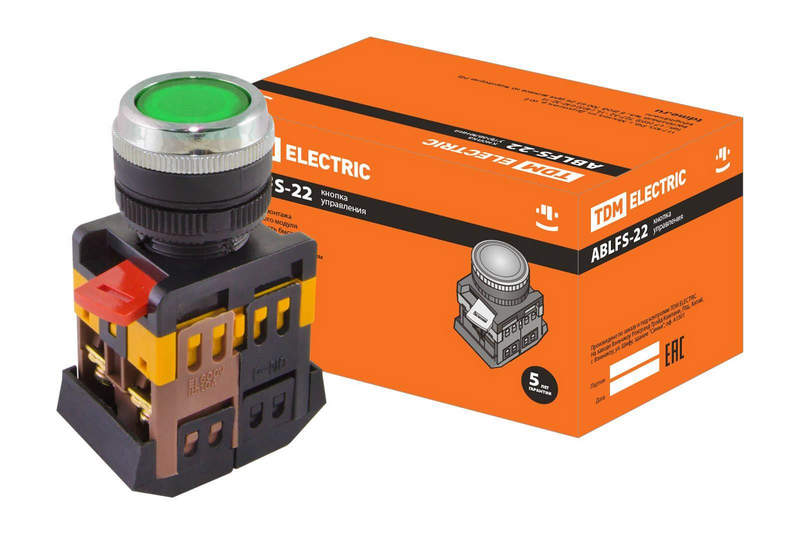

Кнопка управления TDM ABLFS-22 представляет собой элемент низковольтной коммутационной аппаратуры, предназначенный для ручного управления электрическими цепями управления, сигнализации и автоматизации. Подобные устройства широко применяются в промышленных и бытовых электрических установках, в составе шкафов управления, распределительных щитов, пультов операторов и панелей автоматики. Благодаря своей надежности, эргономичности и соответствию международным стандартам, кнопка TDM ABLFS-22 стала популярным выбором среди производителей электрооборудования и монтажных организаций.
Технические характеристики
Ниже перечислены основные характеристики кнопки TDM ABLFS-22, определяющие её эксплуатационные возможности:
- Номинальное напряжение: до 250 В переменного тока при частоте 50/60 Гц;
- Номинальный ток: до 10 А;
- Контактные группы: одна или две группы типа NO (нормально открытые) и/или NC (нормально закрытые);

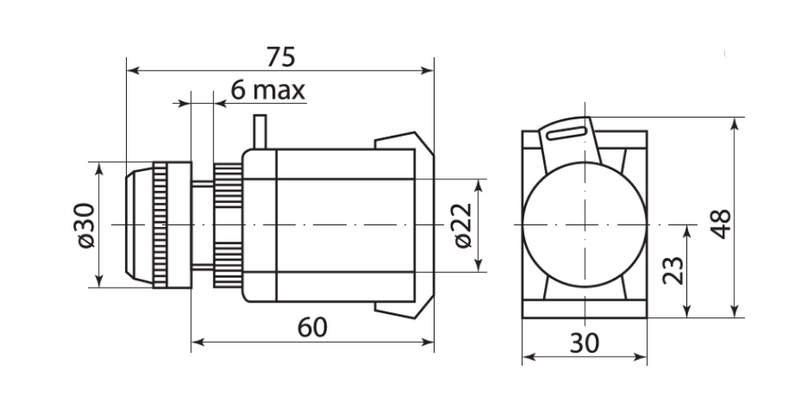

- Диаметр монтажного отверстия: 22 мм;
- Тип подключения: винтовые зажимы;
- Механическая износостойкость: до 1 000 000 циклов;
- Электрическая износостойкость: до 100 000 циклов при номинальной нагрузке;
- Степень защиты: IP40 — для лицевой части;
- Материал корпуса: термостойкий пластик;
- Температурный диапазон эксплуатации: от –25 до +55 C;
- Монтаж: панельный, с крепежной гайкой;
- Цветовая индикация: различные варианты исполнения (красная, зелёная, синяя и др.);
- Возможность подсветки: при наличии соответствующего модуля.
Принцип работы и режимы
Кнопка управления TDM ABLFS-22 функционирует на основе простого механического принципа замыкания или размыкания электрических контактов при нажатии. В обычном состоянии контактная группа находится в одном из двух положений — нормально открытом (NO) или нормально закрытом (NC). При нажатии на клавишу или грибовидную головку кнопки происходит механическое воздействие на пружинный механизм, приводящий в движение подвижный контакт, который замыкает или размыкает соответствующую цепь. Кнопка может работать в двух режимах:
- Импульсный (мгновенного действия) — контакты возвращаются в исходное положение сразу после отпускания кнопки. Этот режим подходит для кратковременного включения или выключения устройства, подачи сигнала или запуска реле.
- Фиксирующий (самофиксация) — используется в моделях с механической фиксацией положения, при котором контакты сохраняют новое состояние до повторного нажатия. Такой режим обеспечивает устойчивое включение/выключение без необходимости удерживать кнопку.
Также возможно применение кнопки в составе схем с подсветкой — для индикации состояния оборудования (включено/отключено), аварии, работы в дежурном режиме и пр. Для этого на лицевую часть устанавливается дополнительный модуль светодиодной индикации с подключением к управляющему напряжению.
Особенности конструкции
Конструкция кнопки TDM ABLFS-22 основана на модульном принципе, что позволяет легко адаптировать её к различным задачам и конфигурациям электрических схем. Корпус выполнен из прочного диэлектрического пластика, устойчивого к нагреву, механическим воздействиям и старению. Лицевая часть кнопки имеет стандартный диаметр 22 мм, что обеспечивает совместимость с большинством промышленных панелей и пультов управления. Клавиша или головка кнопки может быть круглой или грибовидной формы, с различной цветовой маркировкой в соответствии с международными нормами: красная — для аварийной остановки; зелёная — для пуска; синяя или чёрная — для нейтральных функций и т.д. Наличие возможности установить подсветку позволяет использовать кнопку и как сигнальный элемент.
Контактные элементы кнопки разделены на основные и дополнительные. Основные контакты коммутируют нагрузку, а дополнительные могут использоваться для вспомогательных целей — например, для контроля состояния. Механизм привода контактов надёжен и рассчитан на интенсивную эксплуатацию. Все элементы конструкции имеют чёткое позиционирование, что исключает ошибки при сборке и упрощает техническое обслуживание. Монтаж кнопки осуществляется посредством стандартного отверстия диаметром 22 мм в панели. С обратной стороны устанавливается крепёжная гайка, обеспечивающая надёжную фиксацию устройства. Подключение проводов осуществляется с помощью винтовых зажимов, допускающих многократное использование без потери надёжности.
Области применения
Ниже представлены основные сферы, в которых применяется кнопка TDM ABLFS-22:
- Промышленные панели управления машинами и станками;
- Электрощиты автоматизации и распределения;
- Пульты управления вентиляцией, насосами, компрессорами;
- Щиты противопожарных и охранных систем;
- Системы освещения в административных и производственных зданиях;
- Бытовое и коммерческое электрооборудование;
- Лифтовое и подъемное оборудование;
- Станции управления электродвигателями.
Таким образом, кнопка управления TDM ABLFS-22 — это надёжное, компактное и универсальное устройство, нашедшее широкое применение в различных системах автоматики и управления. Благодаря своей модульной конструкции, длительному сроку службы и простоте монтажа, данная кнопка идеально подходит как для серийного производства электрощитов, так и для индивидуальных решений. Возможность выбора контактной группы, формы и цвета, а также опциональная подсветка позволяют реализовывать гибкие схемы управления с визуальной индикацией, что делает устройство незаменимым элементом современной электротехники.
