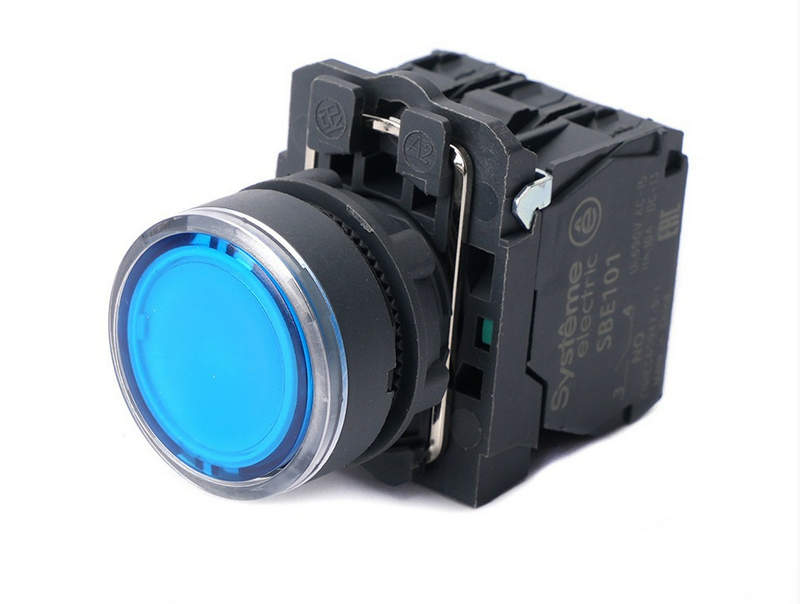

Кнопка управления SB5AW36B5: простая интеграция компонентов

Модульные кнопочные устройства управления находят широкое применение в различных отраслях промышленности и автоматизации. Одним из таких устройств является кнопка SB5 с подсветкой в сборе от Systeme Electric, модель SB5AW36B5. Это компактное, универсальное решение, предназначенное для коммутации цепей управления и сигнализации. Конструкция предусматривает модульность, что позволяет адаптировать устройство под конкретные задачи, изменяя состав компонентов, тип подсветки или форму органов управления. Кнопка сочетает в себе надежность, эргономику и современный индустриальный дизайн.

Технические характеристики

Ниже представлены ключевые параметры устройства:

• Номинальное напряжение подсветки: 24 В AC/DC;
• Тип подсветки: светодиодная (LED);
• Цвет подсветки: зелёный (может варьироваться в зависимости от конфигурации);
• Тип кнопки: возвратная, без фиксации;
• Контактная группа: 1NO (одна замыкающая группа);
• Номинальный ток коммутации: 10 А при 250 В AC;
• Электрическая долговечность: не менее 1 000 000 циклов;
• Механическая износостойкость: не менее 3 000 000 циклов;
• Температурный диапазон эксплуатации: от -25 C до +70 C;
• Степень защиты лицевой части: IP65;
• Крепление: при помощи резьбового кольца на панели толщиной до 6 мм;
• Диаметр монтажного отверстия: 22,5 мм;
• Материал лицевой панели: термостойкий пластик, устойчивый к ультрафиолетовому излучению;
• Тип подключения: винтовые зажимы;
• Виброустойчивость: до 5 g при частотах до 500 Гц;
• Соответствие стандартам: IEC 60947-5-1; EN 60947; RoHS.

Особенности конструкции и принцип действия

Кнопка SB5AW36B5 построена по модульному принципу. Её основными элементами являются передняя часть (орган управления), подсветочный модуль, контактная группа и основание для крепления. Передняя панель выполнена из ударопрочного полимера, обладающего высокой термостойкостью. Форма клавиши — круглая, с матовой прозрачной вставкой для равномерного распределения света от встроенного светодиода. Подсветка может использоваться как индикация состояния (включено/выключено), либо как постоянная световая метка для улучшения видимости в тёмных или пыльных условиях. Кнопка возвратного действия не имеет фиксации: после нажатия она возвращается в исходное положение под действием внутренней пружины. Контактная система представляет собой набор подвижных и неподвижных элементов, выполненных из медных сплавов с серебряным покрытием. При нажатии кнопки происходит механическое замыкание цепи через контакт 1NO — это означает, что в нормальном состоянии контакт разомкнут, и при нажатии он замыкается. Подсветка питается независимо от контактной группы, что позволяет использовать её даже при разомкнутой кнопке. Светодиодный источник отличается низким энергопотреблением и высокой долговечностью — срок службы может превышать 100 000 часов непрерывной работы. Подключение производится через винтовые зажимы, что обеспечивает надёжный контакт и устойчивость к вибрациям. Монтаж кнопки осуществляется в стандартное отверстие диаметром 22,5 мм с фиксацией при помощи пластикового или металлического зажимного кольца. Конструкция допускает установку на металлические или пластиковые панели.

Режимы работы и взаимодействие с другими элементами

Кнопка может использоваться в различных схемах управления:

• Одиночное включение — подключается последовательно с нагрузкой или управляющим входом, подавая сигнал при нажатии;
• В составе старт-стопной системы — работает совместно с кнопкой «Стоп» или реле фиксации, обеспечивая контроль за запуском оборудования;
• Световая индикация состояния — используется совместно с контроллерами или PLC, где подсветка отражает активное состояние оборудования;
• Автоматизированные панели управления — входит в состав операторских панелей или пультов управления.

Кнопка может применяться с реле промежуточного типа, пускателями, PLC-контроллерами, релейно-контакторными схемами, а также с различными логическими реле или распределёнными системами управления.

Области применения

Ниже представлены основные сферы, где используется кнопка SB5 с подсветкой:

• Промышленные пульты управления станками и оборудованием;
• Автоматизированные линии сборки и упаковки;
• Пищевое и фармацевтическое производство;
• Операторские панели в системах HVAC и вентиляции;
• Системы диспетчерского контроля и управления (SCADA);
• Транспортные и энергетические объекты;
• Щиты управления насосными агрегатами и электродвигателями;
• Объекты атомной и теплоэнергетики;
• Пульты пожарной автоматики и систем безопасности;
• Учебные стенды и лаборатории по автоматизации.

Преимущества применения

Преимуществами кнопки SB5AW36B5 являются:

• Универсальность применения в широком диапазоне задач и отраслей;
• Модульность конструкции — возможность изменения конфигурации без демонтажа корпуса;
• Надёжность контактной группы и высокие показатели износостойкости;
• Энергоэффективная светодиодная подсветка с длительным сроком службы;
• Соответствие международным стандартам безопасности;
• Простота монтажа и подключения без необходимости в специализированном инструменте;
• Совместимость с типовыми элементами панельного монтажа (отверстие Ø22,5 мм);
• Эргономичный дизайн и высокая степень защиты IP65 для эксплуатации в тяжёлых условиях;
• Индикация состояния оборудования с высокой яркостью и контрастностью света.

Таким образом, кнопка SB5 с подсветкой, модульной конструкции, модель SB5AW36B5 от Systeme Electric представляет собой надёжное и гибкое решение для построения систем управления и сигнализации. Её технические характеристики, универсальность применения, удобство монтажа и высокий уровень защиты делают её актуальной для самых различных задач в промышленности, транспорте, энергетике и автоматизации. Она может применяться как самостоятельный элемент, так и в составе комплексных решений, обеспечивая оператору точную и визуально заметную обратную связь. Модульность и простота замены отдельных компонентов способствуют снижению затрат на обслуживание и адаптацию под новые условия эксплуатации.
