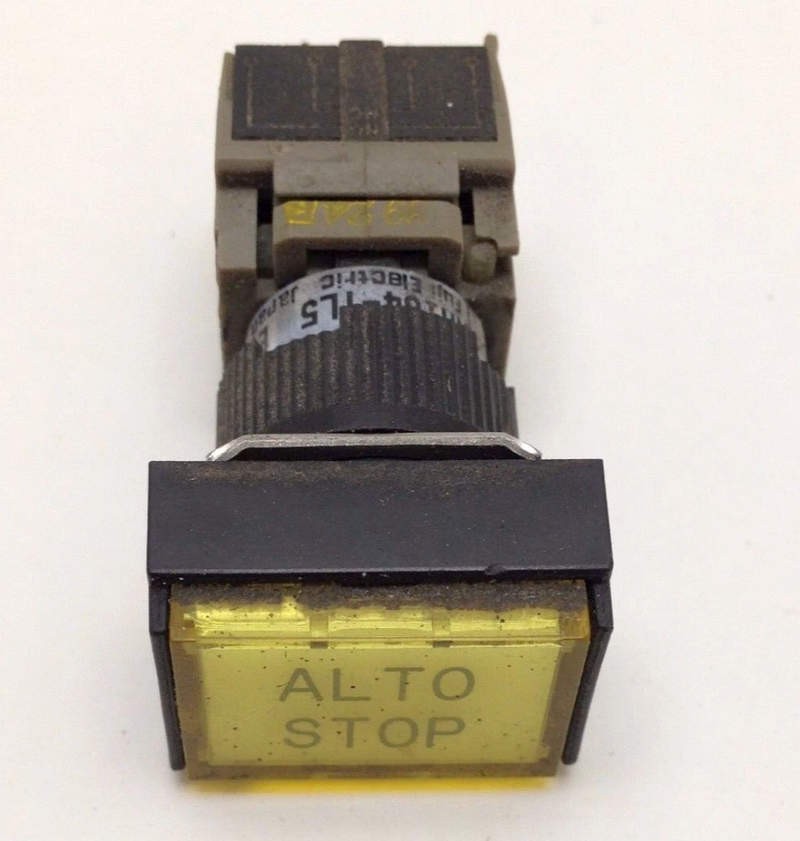

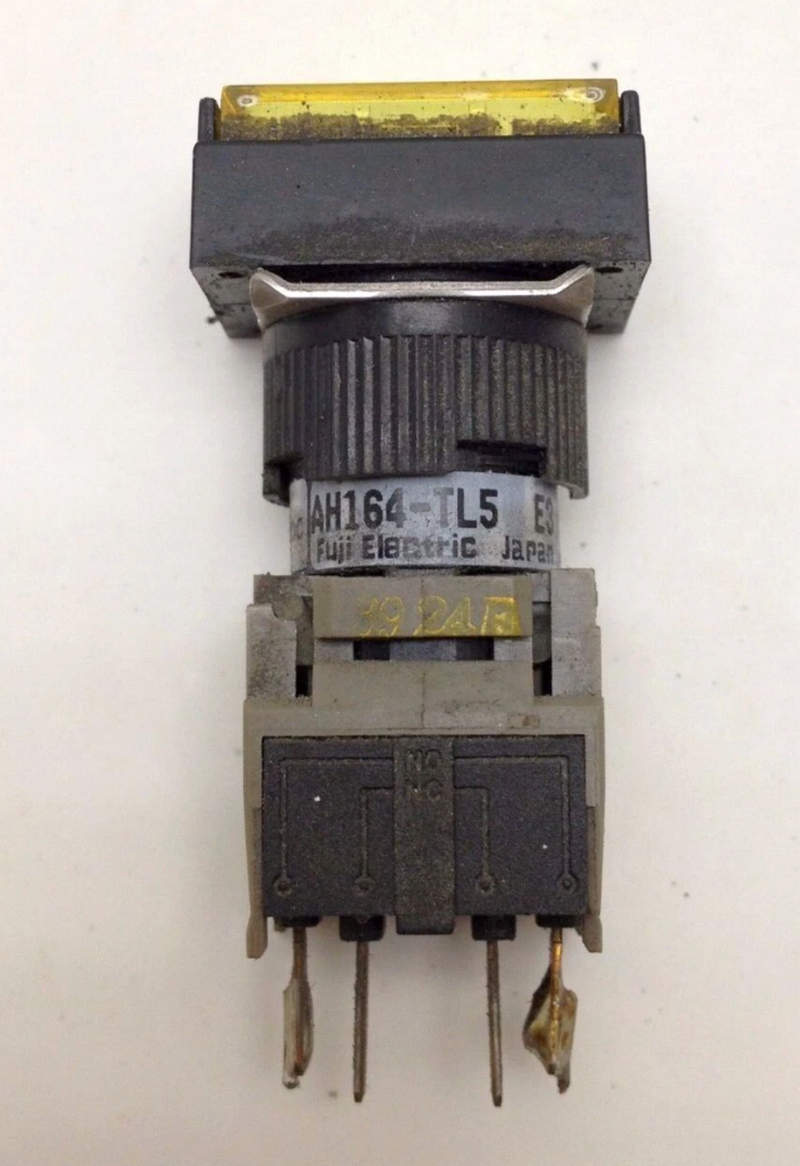

Кнопка AH164-L5 — уверенный выбор для промышленного оборудования

Кнопки управления серии AH164-L5 представляют собой надежные, эргономичные и долговечные компоненты, предназначенные для эксплуатации в составе панелей управления промышленного оборудования, распределительных шкафов и систем автоматики. Эти устройства выполняют важнейшую роль в обеспечении оперативного и безопасного взаимодействия оператора с системой управления. Кнопка AH164-L5 отличается высокой механической прочностью, стойкостью к воздействию внешней среды и простотой подключения.

Технические характеристики

Ниже перечислены основные параметры, определяющие функциональность кнопки AH164-L5:

• Номинальное напряжение: до 250 В AC при переменном токе; до 30 В DC при постоянном токе;
• Номинальный ток: до 5 А при 250 В AC; до 3 А при 30 В DC;
• Количество и тип контактов: 1NO (нормально открытый), 1NC (нормально закрытый) или комбинированные группы;
• Тип привода: стандартный плоский, грибовидный или утопленный в зависимости от модификации;
• Фиксация: возможны исполнения с фиксацией (защелкой) и возвратом в исходное положение (пружинный механизм);
• Диаметр монтажного отверстия: 16 мм;
• Материал корпуса: термостойкий пластик или пластик с металлическим кольцом;
• Тип подключения: винтовые зажимы или быстросъемные клеммы;
• Степень защиты лицевой панели: IP65;
• Рабочая температура: от –25 до +55 C;
• Ресурс механических срабатываний: не менее 1 000 000 циклов;
• Цвета кнопок: красный, зеленый, желтый, синий, черный, белый.

Принцип действия

Кнопка AH164-L5 — это механическое устройство мгновенного действия, срабатывающее при нажатии пользователем. Суть работы заключается в изменении состояния электрических контактов в зависимости от положения кнопки. При нажатии происходит замыкание или размыкание соответствующих контактов (в зависимости от их конфигурации: NO или NC), что приводит к передаче сигнала на управляющее устройство, контроллер, пускатель или иную нагрузку. Отпускание кнопки возвращает механизм в исходное положение благодаря возвратной пружине, если конструкция не предусматривает фиксации. Контактный блок может быть съемным и заменяемым, что расширяет возможности конфигурации устройства. Сам механизм нажатия основан на осевом перемещении толкателя, воздействующего на подвижный контакт, который соединяется или размыкается с неподвижным в зависимости от конструкции. При этом важным элементом является пружина, обеспечивающая обратное возвращение кнопки.

Режимы работы

Кнопка AH164-L5 может использоваться в различных режимах, в зависимости от требований системы управления:

• Импульсный режим (без фиксации): наиболее распространенный вариант; контакт замыкается только на время нажатия, после чего автоматически возвращается в исходное положение;
• Режим фиксации (с защелкой): кнопка остается в нажатом положении до повторного нажатия, фиксируя состояние цепи до команды на возврат;
• Аварийный режим (в сочетании с грибовидным приводом): используется для экстренной остановки оборудования; обычно сопровождается замыкающим NC-контактом, который размыкает цепь питания;
• Сигнальный режим: используется в системах визуальной или звуковой индикации для подачи управляющего импульса;
• Многоконтактный режим: при наличии нескольких групп контактов возможно одновременное управление несколькими цепями.

Конструктивные особенности

Корпус кнопки AH164-L5 выполнен из прочного термостойкого пластика, устойчивого к воздействию агрессивных сред, механических ударов и вибраций. Конструкция предусматривает наличие уплотнительных колец, обеспечивающих защиту от пыли и влаги в соответствии с классом IP65, что позволяет устанавливать кнопку в помещениях с повышенной влажностью или загрязнением. Приводная часть (головка) кнопки может быть различной формы в зависимости от модели: круглая плоская, выпуклая, грибовидная с увеличенной площадью или с подсветкой. Благодаря модульной конструкции возможно подключение светодиодного блока, обеспечивающего визуальную индикацию состояния кнопки. Цветовая дифференциация обеспечивает удобство распознавания функций: зеленая — пуск; красная — стоп или авария; желтая — предупреждение; синяя — сброс и т. д. Контактные блоки являются съемными и могут устанавливаться с задней стороны корпуса, обеспечивая быстрый монтаж и демонтаж без необходимости разборки всей панели. В зависимости от типа подключения используются винтовые или пружинные клеммы, что обеспечивает надежность контакта и минимизирует риск ослабления соединения со временем.

Области применения

Кнопка AH164-L5 широко используется в различных областях промышленности, автоматизации и инфраструктуры. Ниже представлены основные направления её применения:

• Панели управления станками и оборудованием;
• Щиты и шкафы управления вентиляцией, насосами, компрессорами;
• Системы запуска и остановки электродвигателей;
• Элементы управления в линиях сборки и упаковки;
• Оборудование в логистических терминалах и на складах;
• Системы сигнализации и аварийной остановки;
• Сельскохозяйственная техника с функцией ручного управления;
• Железнодорожная и транспортная автоматика;
• Электрощиты зданий и коммерческих объектов.

Преимущества конструкции

Ключевыми достоинствами кнопки AH164-L5 являются следующие характеристики:

• Компактность и малый диаметр монтажа — 16 мм, что удобно при плотной установке на панели;
• Надежность и длительный ресурс работы — более миллиона циклов;
• Широкий диапазон рабочих температур, позволяющий эксплуатацию в уличных и производственных условиях;
• Высокая степень защиты IP65 — устойчивость к воздействию влаги и пыли;
• Разнообразие цветовых решений и типов приводов;
• Совместимость с различными монтажными панелями и модульными системами;
• Наличие контактных блоков с различной конфигурацией: 1NO, 1NC, 2NO, 2NC;
• Возможность установки световой индикации;
• Простота замены контактных блоков и привода;
• Надежная фиксация в панели за счет резьбовой втулки и контргайки.

В целом, кнопка управления AH164-L5 является универсальным и функциональным решением для реализации ручного управления в электрических и электронных системах промышленной автоматики. Она сочетает в себе компактность, надежность, долговечность и простоту интеграции в существующие и новые системы. Модульная конструкция, возможность выбора режимов работы, широкий ассортимент исполнений по цвету, типу контактов и степени защиты делают кнопку AH164-L5 одним из наиболее востребованных элементов в управлении производственными и инженерными объектами. Благодаря своим техническим характеристикам и конструктивным особенностям она обеспечивает надежную и безопасную эксплуатацию оборудования в условиях самого различного назначения.
