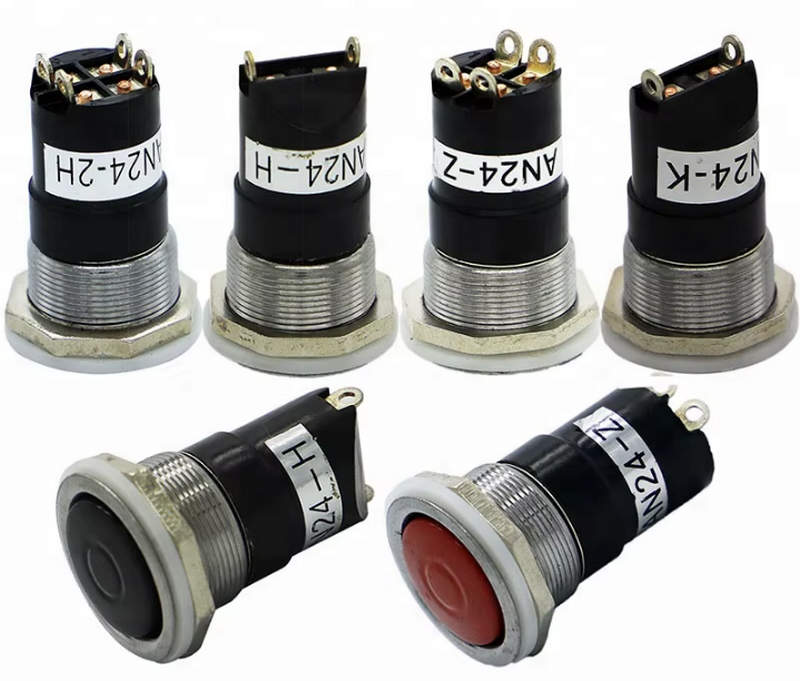

Кнопка управления AN24-2H — простая интеграция и стабильный результат

Кнопка AN24-2H представляет собой компонент низковольтной коммутационной аппаратуры, используемый в системах управления и сигнализации. Она относится к категории кнопочных выключателей с фиксацией либо без неё, предназначенных для кратковременного или постоянного замыкания электрической цепи при воздействии оператора. Как правило, такие кнопки применяются в промышленных панелях, пультах управления, станках с программным управлением, а также в составе распределительных щитов и других комплексов автоматизации. Благодаря прочной конструкции и совместимости с широким спектром устройств, модель AN24-2H получила распространение в производственных и инженерных системах.

Технические характеристики

Ключевые параметры кнопки AN24-2H позволяют судить о её надёжности и совместимости с различными задачами:

• Номинальное рабочее напряжение: 24 В переменного или постоянного тока;
• Номинальный ток коммутации: 5 А;

• Количество контактных групп: 2 (двухполюсная конструкция);
• Конфигурация контактов: 2NO (два нормально-разомкнутых);
• Тип действия: пружинный возврат в исходное положение (мгновенное срабатывание);
• Материал корпуса: термостойкий пластик с повышенной механической прочностью;
• Монтажное исполнение: панельное, с резьбовым креплением и стопорной гайкой;
• Диаметр монтажного отверстия: 22 мм;
• Степень защиты: IP40 или выше (в зависимости от модификации);
• Температурный диапазон эксплуатации: от –25 C до +70 C;
• Механическая износостойкость: не менее 1 000 000 циклов срабатывания;
• Электрическая износостойкость: не менее 100 000 циклов при номинальной нагрузке;
• Цвет кнопочной головки: обычно чёрный, зелёный или красный (в зависимости от исполнения);
• Маркировка: лазерная гравировка, гравировка с заливкой или сменные наклейки.

Конструкция и принцип действия

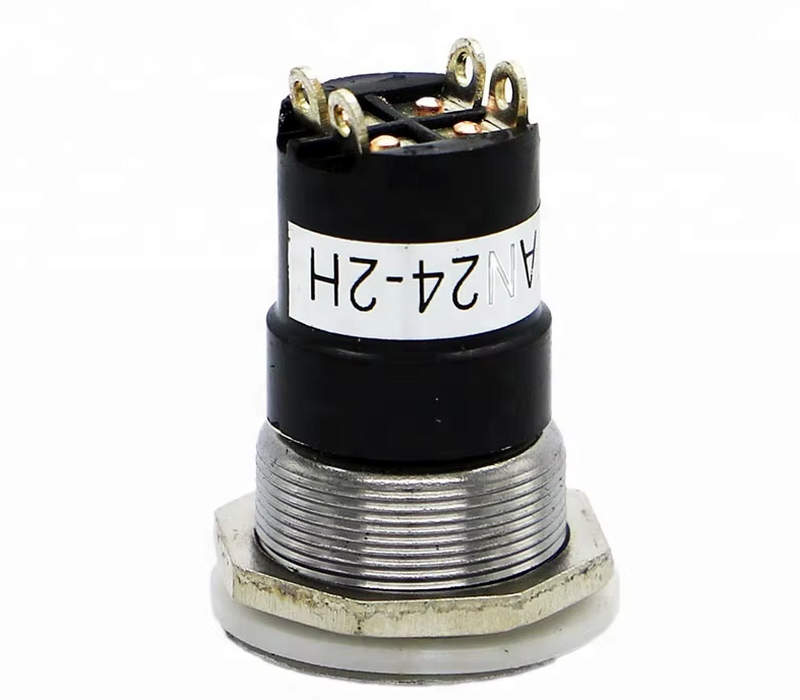

Кнопка AN24-2H представляет собой компактное и эргономичное устройство, состоящее из нескольких ключевых компонентов. Основу составляет цилиндрический корпус, в который вставлен возвратный механизм, основанный на пружине. При нажатии пользователем происходит замыкание контактной группы, а при отпускании кнопка автоматически возвращается в исходное положение за счёт действия возвратной пружины. Внутри корпуса находятся две нормально-разомкнутые (NO) контактные группы. При воздействии на исполнительную часть (нажимную головку) происходит механическое перемещение контактного толкателя, который замыкает контакты. После снятия усилия контакты размыкаются, разрывая цепь. Материалы, использованные в контактной группе, обеспечивают надёжное срабатывание при номинальных токах. Чаще всего применяются сплавы меди и серебра, обеспечивающие хорошую проводимость и стойкость к искрообразованию. Изоляционные элементы изготавливаются из термостойких пластиков, устойчивых к возгоранию. Модель AN24-2H, как правило, не предусматривает фиксации в нажатом положении. Это значит, что она используется для кратковременных управляющих сигналов, например, в цепях пуска или включения реле. Визуальное исполнение кнопки может варьироваться в зависимости от задач: наличие цветной головки позволяет интуитивно идентифицировать функцию кнопки — зелёная означает пуск, красная — аварийное отключение или стоп, чёрная — вспомогательные функции.

Режимы работы и особенности эксплуатации

Кнопка AN24-2H предназначена для работы в цепях управления, где требуется однократное кратковременное замыкание цепи. Она идеально подходит для таких режимов, как:

• Подача управляющего импульса на пускатель или реле;
• Сигнализация (например, включение световой или звуковой индикации);
• Включение логического сигнала на контроллере или модуле ввода-вывода;
• Подача импульса на цепь питания исполнительного устройства;
• Инициализация процесса (например, старт производственного цикла);
• Сброс аварийного сигнала (в некоторых вариантах исполнения).

При этом следует учитывать ограничения по нагрузке — кнопка не предназначена для коммутации силовых цепей, напрямую связанных с высокими токами или индуктивными нагрузками. Для таких случаев её применяют только в сочетании с промежуточными реле или контакторами. Также важно соблюдать полярность подключения при использовании в цепях постоянного тока, чтобы избежать деградации контактов.

Типовые области применения

Ниже перечислены характерные сценарии использования кнопки AN24-2H:

• Пульты управления на станках и производственных линиях;
• Распределительные щиты и шкафы автоматизации;
• Панели управления HVAC-системами (вентиляция, отопление, кондиционирование);
• Щиты управления насосным оборудованием;
• Промышленные контроллеры и терминалы ввода;
• Системы охраны и диспетчеризации;
• Оборудование зданий и инфраструктуры.

В целом, кнопка AN24-2H — это надёжное и функциональное решение для управления различными промышленными процессами. Её простота, совместимость с типовыми посадочными размерами, высокая механическая и электрическая износостойкость делают её популярной среди разработчиков щитов управления, инженеров по автоматизации и технического персонала. Несмотря на отсутствие фиксирующего механизма и подсветки, кнопка обладает всеми необходимыми параметрами для стабильной и безопасной эксплуатации в системах управления. При правильном подключении и соблюдении технических условий она демонстрирует долговечность и надёжность даже в условиях интенсивной эксплуатации.
