Кнопка управления Systeme Electric SB4BP31 для промышленных и коммерческих систем

Кнопки управления в промышленной автоматике и машиностроении выполняют важную роль в цепях управления, обеспечивая безопасный и интуитивно понятный способ взаимодействия оператора с оборудованием. Одним из таких решений является кнопка Systeme Electric SB4BP31 — компактное, надёжное и удобное устройство, предназначенное для установки на панель и использования в составе пульта управления или другого командного интерфейса.

Технические характеристики

К числу ключевых технических характеристик можно отнести следующие параметры:

• Номинальное напряжение: до 250 В AC / 125 В DC;
• Номинальный ток коммутации: 6 А при AC-15 (230 В), 0,5 А при DC-13 (125 В);
• Тип контактов: 1NO (нормально открытый);
• Механический ресурс: не менее 1 000 000 циклов нажатий;
• Электрический ресурс: до 100 000 коммутаций под нагрузкой;
• Температурный диапазон эксплуатации: от –25 до +70 C;
• Класс защиты лицевой части: IP65;
• Установочный диаметр: 22 мм;
• Материал корпуса: термостойкий пластик с устойчивостью к УФ-излучению и агрессивным средам;
• Цвет головки: зелёный (вариативно);
• Тип головки: плоская;
• Способ возврата: пружинный (моментальный);
• Крепление: резьбовое с контргайкой или с помощью защёлкивающегося адаптера (в зависимости от комплектации);
• Подключение: винтовые клеммы под провод сечением до 2,5 мм2;
• Наличие подсветки: отсутствует (в модели SB4BP31);
• Вес: около 30 г.

Особенности конструкции устройства

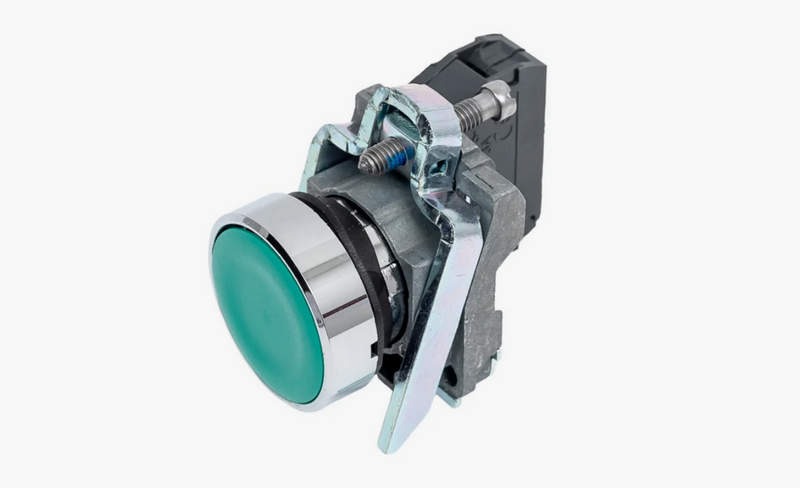

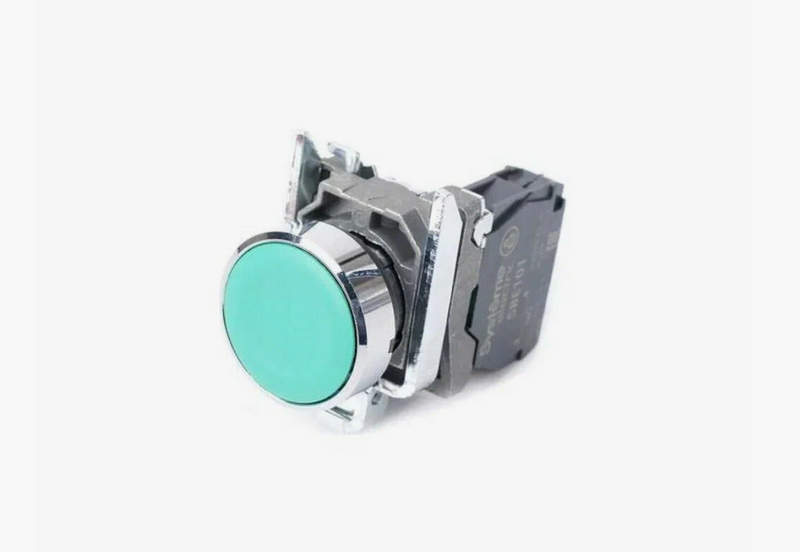

Кнопка Systeme Electric SB4BP31 представляет собой моноблочный модуль, состоящий из контактного блока и головки с возвратным механизмом. Корпус устройства выполнен из прочного пластика, устойчивого к механическим повреждениям, воздействию влаги и химически агрессивных веществ, что позволяет использовать кнопку в условиях промышленных цехов и на открытых площадках при условии размещения в защищённом шкафу управления. Головка кнопки окрашена в зелёный цвет, что традиционно ассоциируется с функцией "пуск" или "включение". Она имеет плоскую форму без фиксации — нажатие осуществляется усилием пальца, а возврат происходит за счёт встроенной пружины. Благодаря эргономичной конструкции и чёткому тактильному отклику, оператор может уверенно выполнять команды без визуального контроля. Применение уплотнительных колец в месте соединения с панелью обеспечивает высокий уровень пыле- и влагозащиты (IP65).

Контактный блок кнопки содержит один нормально открытый контакт, рассчитанный на коммутацию цепей переменного и постоянного тока. Контакты выполнены из посеребрённого металла, обеспечивающего надёжный электрический контакт и минимальное сопротивление. Конструкция клемм допускает использование как многожильных, так и одножильных проводников сечением до 2,5 мм2, закрепляемых при помощи винтового зажима. Это облегчает подключение и обеспечивает стабильное соединение даже при вибрациях. Установка кнопки осуществляется через стандартное монтажное отверстие диаметром 22 мм, что делает возможным её интеграцию в большинство распространённых пультов и распределительных щитов. Устройство может быть дополнено табличками с маркировкой, защитными колпачками, адаптерами для быстрой замены или дополнительными контактными блоками, если это предусмотрено системой SB4.

Принцип работы

Кнопка SB4BP31 работает по простому принципу: при нажатии происходит замыкание контакта, после отпускания пружинный механизм возвращает головку в исходное положение, а контакт размыкается. Это делает кнопку подходящей для импульсного управления (например, для подачи сигнала пуска на пускатель или контроллер). Она не имеет фиксации, а значит, не сохраняет своё положение после нажатия. В составе автоматических систем кнопка часто используется как элемент интерфейса, связанный с устройствами управления — программируемыми логическими контроллерами, контакторами, реле и другими компонентами. При замыкании цепи через кнопку формируется управляющий сигнал, который передаётся дальше по логике схемы. Контактная часть может быть использована в низковольтных цепях управления, но благодаря высокой прочности изоляции устройство также может работать в цепях до 250 В переменного напряжения, что обеспечивает его универсальность. Отсутствие подсветки делает кнопку более надёжной в условиях, где отказ элемента индикации может привести к ошибке оператора.

Режимы эксплуатации

Режимы работы кнопки определяются типом её установки и назначением в составе системы управления. К основным режимам эксплуатации можно отнести:

• Пуск/включение оборудования: кнопка используется для подачи импульса на включение электропривода, реле, контроллера или другого исполнительного устройства;
• Управление технологическим процессом: кнопка задействуется для активации заданных участков цепи управления, например, при переводе режима работы линии из ожидания в активное состояние;
• Тестовые включения и диагностика: может использоваться для кратковременного управления отдельными узлами при наладке, проверке работоспособности и обслуживании оборудования;
• Подача сигналов оператору или в систему визуализации: нажатие кнопки может вызывать срабатывание звуковой или световой сигнализации, если это предусмотрено программой контроллера.

При правильной установке и соблюдении условий эксплуатации, кнопка может эффективно работать в непрерывном режиме без необходимости частой замены или обслуживания. Благодаря высокому ресурсу и стойкости к механическому износу, устройство подходит для применения даже в условиях высокой интенсивности использования.

Сферы применения

Кнопка Systeme Electric SB4BP31 широко используется в самых различных отраслях промышленности и на объектах автоматизации. Ниже перечислены типичные области применения:

• Промышленные панели управления станками и оборудованием;
• Щиты управления технологическими процессами на производстве;
• Сельскохозяйственная техника и автоматизированные установки;
• Энергетика и распределительные пункты;
• Системы автоматизации зданий и инженерных комплексов;
• Конвейерные линии и упаковочные машины;
• Системы вентиляции, водоснабжения и отопления;
• Учебные стенды, лабораторное и демонстрационное оборудование.

Таким образом, кнопка Systeme Electric SB4BP31 — это надёжный, простой и удобный элемент систем управления, предназначенный для эксплуатации в промышленных и коммерческих условиях. Её технические параметры соответствуют международным стандартам, а конструкция обеспечивает длительный срок службы даже при интенсивной эксплуатации. Простота монтажа, эргономичность и совместимость с различными панелями делают кнопку SB4BP31 универсальным решением для пультов управления, автоматизированных систем и шкафов. Использование таких компонентов позволяет повысить надёжность и безопасность управления на производстве, обеспечивая стабильную работу оборудования в любых условиях.
