Как стабилизировать давление в линии: возможности SMC ITV2030-01F2BLXKV01

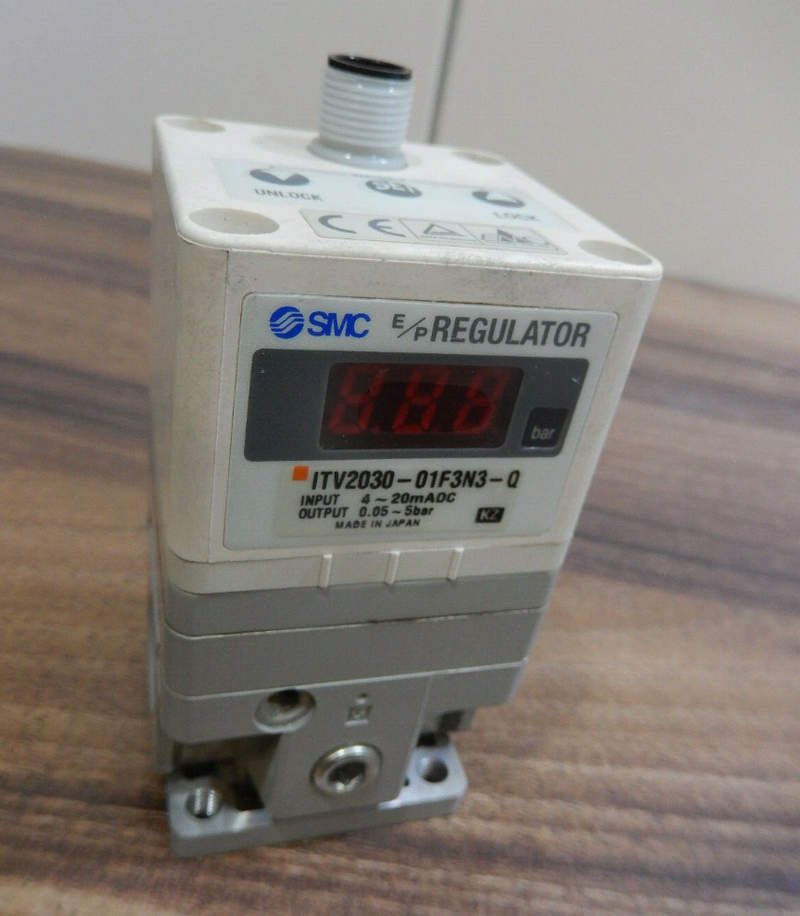

В современном пневматическом оборудовании важна возможность точной и стабильной регулировки давления. Особенно это актуально в автоматизированных системах, где управление параметрами осуществляется с высокой точностью, в том числе посредством аналогового или цифрового сигнала. Электропневматический преобразователь давления SMC ITV2030-01F2BLXKV01 представляет собой решение, обеспечивающее высокоточное преобразование управляющего сигнала в пропорциональное давление, поддерживая надежную работу в самых различных условиях.

Основные технические характеристики

Эта модель принадлежит к серии ITV2000, рассчитанной на применение в линиях малого и среднего расхода с высокой точностью регулирования. Преобразователь предназначен для работы с управляющим электрическим сигналом и выдает пропорциональное ему выходное давление воздуха. Они включают в себя:

• Рабочее давление: 0...1 MPa (в зависимости от диапазона регулирования);
• Диапазон выходного давления: от 0 до 0,5 MPa;
• Управляющий вход: аналоговый сигнал 0...10 В (опционально также доступны версии под 4...20 мА);
• Точность регулирования: ±1% от полного диапазона;
• Гистерезис: не более 0,2%;
• Повторяемость: ±0,5%;
• Питание: 24 В DC;
• Потребляемый ток: не более 0,12 А;
• Интерфейс подключения: разъем (опция “L” — встроенный коннектор M12 или эквивалент);
• Резьба пневмопортов: G1/8 (01F2 указывает на тип и ориентацию портов);
• Тип управления: с замкнутым контуром (встроенная система обратной связи);
• Материал корпуса: алюминий с антикоррозионным покрытием;
• Монтаж: на панель, DIN-рейку либо встраиваемый вариант;
• Рабочая температура: от 0 до +50 C;
• Степень защиты: IP65 (влагозащищённое исполнение при наличии разъёма с уплотнением);
• Масса: порядка 300 г (в зависимости от конфигурации).

Конструкция и принцип действия

Электропневматический преобразователь ITV2030-01F2BLXKV01 использует пьезоэлектрический или соленоидный регулятор в сочетании с чувствительным элементом обратной связи. Управляющий электрический сигнал (например, от ПЛК, ПИД-регулятора или другого контроллера) поступает на вход схемы управления устройства. Внутри преобразователя находится пропорциональный клапан, который регулирует поток воздуха от источника давления к выходному порту. Система обратной связи сравнивает фактическое выходное давление с заданным уровнем, и при расхождении происходит корректировка управляющего воздействия, обеспечивая стабильную работу без дрейфа и флуктуаций. Такая замкнутая схема позволяет точно поддерживать заданное давление независимо от колебаний входного давления или нагрузки. Встроенный усилитель сигнала и система компенсации обеспечивают быструю реакцию на изменение входного сигнала. Благодаря цифровой калибровке и стабильности схемы, достигается высокая линейность и минимальное отклонение при долгосрочной эксплуатации.

Режимы работы и особенности управления

Преобразователь SMC ITV2030 может использоваться в нескольких режимах в зависимости от типа подачи сигнала:

• Управление напряжением — в данной модификации (с индексом “XKV01”) устройство принимает аналоговый управляющий сигнал 0...10 В, который преобразуется в давление в пределах установленного диапазона.
• Плавная регулировка давления на выходе — возможно реализовать изменение давления в режиме реального времени в зависимости от внешней команды от системы автоматизации.
• Фиксация значения при пропадании сигнала — устройство сохраняет последнее установленное давление, что критически важно при потере сигнала управления для предотвращения аварий.
• Мониторинг состояния — за счёт обратной связи и встроенных диагностических функций можно отслеживать стабильность работы, в том числе выходное давление, даже при отсутствии отдельного манометра.
• Динамический режим — преобразователь может использоваться в задачах с быстрым изменением управляющих команд, обеспечивая высокую скорость отклика (типичное время — не более 100 мс).

Преимущества конструкции

Разработчики уделили внимание как функциональности, так и практическому исполнению:

• Компактные габариты позволяют интегрировать преобразователь даже в плотную компоновку пневмоблоков;
• Лёгкий монтаж с возможностью крепления на рейку или панель облегчает обслуживание;
• Стандартизированные пневмоподключения и сигнальный интерфейс упрощают интеграцию в любую систему;
• Высокая точность и стабильность обеспечивают минимальную погрешность, что критически важно в дозирующих и прецизионных системах;
• Корпус с защитой IP65 делает устройство пригодным для использования в условиях повышенной влажности или запыленности;
• Низкое энергопотребление снижает нагрузку на источник питания;
• Устойчивость к вибрациям и электромагнитным помехам позволяет использовать преобразователь в условиях промышленного производства.

Области применения

Электропневматический преобразователь давления SMC ITV2030-01F2BLXKV01 широко применяется в самых различных сферах:

• Автоматизация процессов — точная подача давления для исполнительных механизмов;
• Промышленные роботы — регулировка давления в захватах и приводах;
• Пневматические дозаторы — управление подачей компонентов с точностью до десятых долей миллилитра;
• Машиностроение — контроль прижимного давления, тормозных систем и фиксаторов;
• Медицинское оборудование — в системах подачи стерильного воздуха и кислорода;
• Полупроводниковая промышленность — поддержание стабильной среды в камерах осаждения;
• Текстильная промышленность — управление натяжением, прижимом и подачей материала;
• Пищевое производство — точное дозирование и упаковка;
• Лабораторное оборудование — создание стабильных условий для экспериментов.

Таким образом, электропневматический преобразователь давления SMC ITV2030-01F2BLXKV01 — это ключевой элемент точной пневматической регулировки, объединяющий компактность, надежность и интеллектуальное управление. Благодаря своим характеристикам, он идеально подходит для современных автоматизированных систем, где требуется не только контроль, но и высокая повторяемость, быстрый отклик и удобство интеграции.
