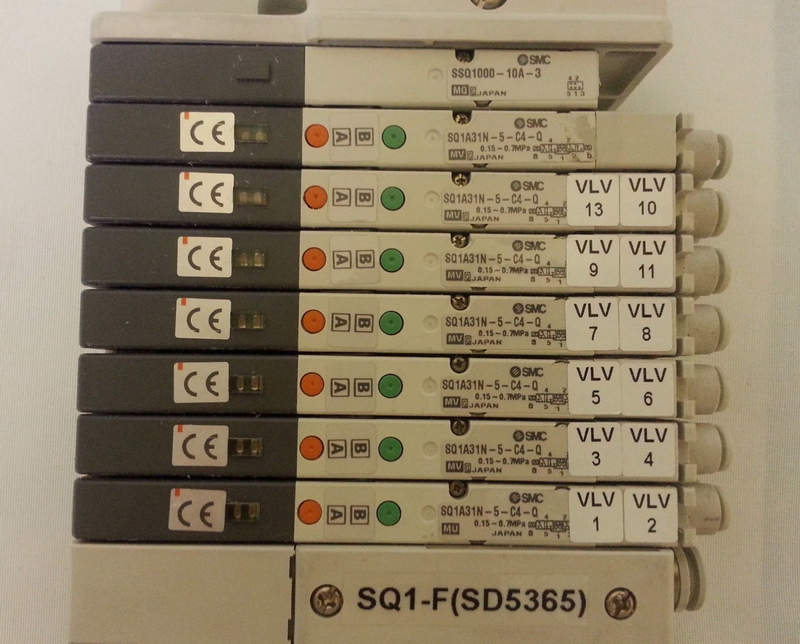

Повышение эффективности пневмосхем с клапаном SMC SQ1A31N-5-C4-Q

Электромагнитные клапаны серии SQ от SMC сочетают высокую надёжность, миниатюрные габариты и быструю реакцию на управляющее воздействие. Модель SQ1A31N-5-C4-Q представляет собой универсальное решение для распределения сжатого воздуха в пневмосистемах, где важны как точность, так и минимальные габариты установки. Этот клапан относится к ряду тонкопрофильных моделей, отличающихся малой массой, стандартным монтажом и высокой производительностью в условиях ограниченного пространства.

Основные технические характеристики

Для понимания эксплуатационных возможностей клапана необходимо подробно рассмотреть его базовые параметры. Они определяют допустимые условия применения, устойчивость к нагрузкам и совместимость с другими компонентами пневмосистемы:

• Тип конструкции: электромагнитный распределительный клапан, тип 5/2 (пять портов, два положения);
• Тип привода: электромагнитный, с возвратной пружиной;
• Способ управления: внутреннее пилотное управление;
• Монтаж: модульный, базируется на стандартной платформе SQ1, обеспечивающей стыковку с распределительными плитами и разветвителями;
• Тип порта: C4 – быстровставной фитинг под трубку наружным диаметром 4 мм;
• Размерность клапана: ширина корпуса 10 мм, облегчённый профиль;
• Тип подключения: многопозиционное крепление через центральное основание или боковую сборку;
• Управляющее напряжение: 24 В DC (постоянного тока);
• Тип разъёма: Q – тип быстросъёмного коннектора (обычно HR с фиксатором или аналогичный);
• Время срабатывания: не более 10 мс (включение) и 10 мс (отключение);
• Рабочее давление: от 0,15 до 0,7 МПа;
• Диапазон рабочих температур: от –10 до +50 C (без замерзания влаги);
• Класс защиты: IP40;
• Ресурс работы: не менее 50 миллионов циклов в стандартных условиях;
• Пропускная способность: до 0,25 Cv;
• Материалы корпуса: алюминий с анодированным покрытием; уплотнения – специальный фторкаучук.

Принцип действия и конструктивные особенности

Работа клапана основывается на принципе электромагнитного управления потоком воздуха с помощью пилотного сигнала. При подаче напряжения на катушку формируется магнитное поле, притягивающее якорь, связанный с золотником. Перемещение золотника в рабочем канале переключает направления воздушного потока между портами, тем самым изменяя положение исполнительного элемента пневмосистемы – например, цилиндра или пневмопривода. В режиме покоя возвратная пружина удерживает золотник в исходном положении, обеспечивая базовое направление потока (чаще всего – подача воздуха на один из выходов и стравливание другого). После снятия напряжения пружина возвращает золотник обратно, обеспечивая стабильное переключение между двумя состояниями. Благодаря такой схеме достигается высокая скорость реакции, при этом отсутствует необходимость во внешнем сбросе давления или использовании обратных клапанов. Особенность модели SQ1A31N-5-C4-Q заключается в её тонкопрофильной компоновке: ширина корпуса составляет всего 10 мм, что делает её особенно подходящей для применения в сборках с плотной укладкой компонентов. Малый вес также уменьшает общую нагрузку на конструкцию, особенно актуально для мобильных или вибронагруженных установок. Конструкция предусматривает возможность объединения клапанов в батареи, включая как одиночные, так и сдвоенные модули.

Возможные режимы работы и управление

Клапан работает в режиме 5/2, что означает наличие пяти портов (впуск, два выхода, два стравливающих канала) и двух устойчивых положений золотника. Подобная конфигурация даёт возможность контролировать работу двухпозиционного цилиндра – выдвижение и втягивание штока с автоматическим сбросом давления на противоположной стороне. Используемая система внутреннего пилотного управления позволяет обходиться без внешнего сигнала давления, что упрощает схему и сокращает число компонентов. Модель оснащается одной электромагнитной катушкой и пружинным возвратом, то есть она возвращается в исходное положение при отключении питания. При этом в системе может быть настроен как «обычно закрытый», так и «обычно открытый» режим в зависимости от подключения портов. Также возможна комплектация с ручным дублирующим управлением (например, толкатель или фиксируемый переключатель для отладки). Клапан может интегрироваться в модули с многоканальной разводкой и централизованным подключением питания, включая варианты с использованием мультиполюсного коннектора или блочной коммутации через разъёмные платы.

Области применения

Компактные клапаны серии SQ находят применение в самых разнообразных отраслях благодаря своей универсальности, высокой скорости и адаптивности к модульным платформам. Модель SQ1A31N-5-C4-Q особенно востребована в следующих сферах:

• автоматизированные сборочные линии, где требуется быстрая реакция клапанов в ограниченном пространстве;

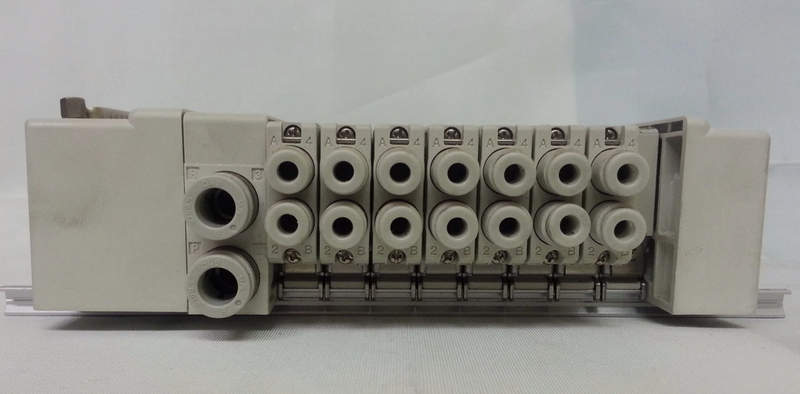

• пневматические манифольды и распределительные шкафы с высокой плотностью монтажа;
• робототехника и манипуляторы, включая настольные сборочные комплексы;
• автоматические тестовые станции и стенды для контроля качества продукции;
• управление потоком в маркировочных машинах, упаковочных линиях и Pick&Place механизмах;
• производственные участки с высоким циклическим ресурсом и требованиями к надёжности.

Преимущества применения

Использование данной модели в пневмосистемах обеспечивает ряд значимых преимуществ:

• экономия пространства за счёт тонкопрофильной конструкции;
• минимальное энергопотребление катушки за счёт низкого тока;
• высокая скорость переключения и точность срабатывания;
• модульность при монтаже и простота замены;
• длительный ресурс и устойчивость к загрязнению;
• возможность серийного подключения в блоках с единым электропитанием;
• надежная работа в условиях вибрации и частых включений.

Таким образом, электромагнитный клапан SMC SQ1A31N-5-C4-Q является универсальным и технологически продвинутым решением для автоматизации распределения сжатого воздуха в современных пневмосистемах. Его продуманная конструкция, высокое качество исполнения и адаптивность к различным условиям делают его оптимальным выбором для многих промышленных задач. Компания «Олниса» обеспечивает оперативную доставку по всей территории страны.
