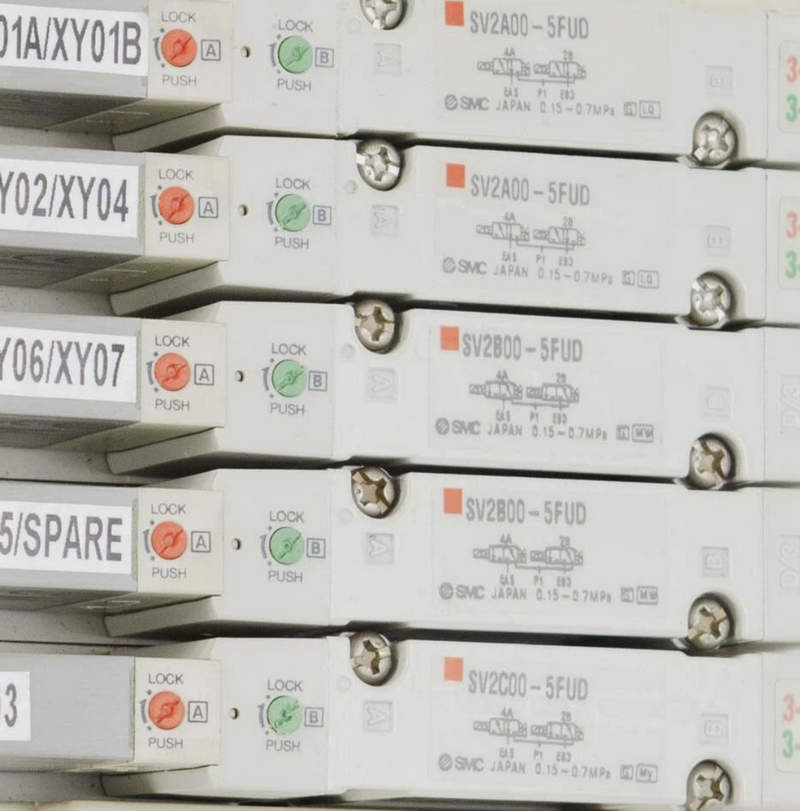

Электромагнитный клапан SMC SV2C00-5FUD для стабильного управления пневмоприводами

Электромагнитные клапаны представляют собой неотъемлемый элемент систем пневматического управления, обеспечивая коммутацию воздушных потоков с высокой скоростью и точностью. Одним из ярких представителей линейки промышленной пневматики от компании SMC является модель SV2C00-5FUD, разработанная для установки в многоразъемных коллекторах с плотной интеграцией. Этот клапан ориентирован на применение в автоматизированных сборочных линиях, компактных распределительных панелях и робототехнических системах, где на первый план выходят компактность, энергоэффективность и надежность переключения.

Основные технические характеристики

Модель SV2C00-5FUD представляет собой электромагнитный распределительный клапан, ориентированный на установку в составе модульных систем серии SV. Его характеристики обеспечивают стабильную работу в динамичных и компактных пневматических контурах:

• Рабочая среда – очищенный сжатый воздух без содержания масла;
• Тип управления – электромагнитное с прямым приводом, с пилотным открытием;
• Количество портов – 5 (две выходные линии, два канала отвода, один вход);
• Номинальное напряжение катушки – 24 В постоянного тока;
• Тип подключения – через распределительный коллектор (коллекторная база SV2000);
• Тип привода – внутренний пилот;
• Способ возврата – пружинный, с возвратом в исходное положение при снятии напряжения;
• Рабочее давление – от 0,15 до 0,7 МПа;
• Время срабатывания – порядка 10 мс (при использовании рекомендованных условий питания);
• Расход воздуха – до 0,25 CV (в зависимости от конфигурации коллектора и сопутствующих элементов);
• Диапазон температур эксплуатации – от 0 до +50 C;
• Класс защиты – IP40 (при правильном монтаже и эксплуатации в защищенном шкафу).

Эти параметры позволяют включать клапан SV2C00-5FUD в схемы быстродействующей коммутации, включая многоканальные распределительные узлы с высокой плотностью каналов.

Конструктивные особенности

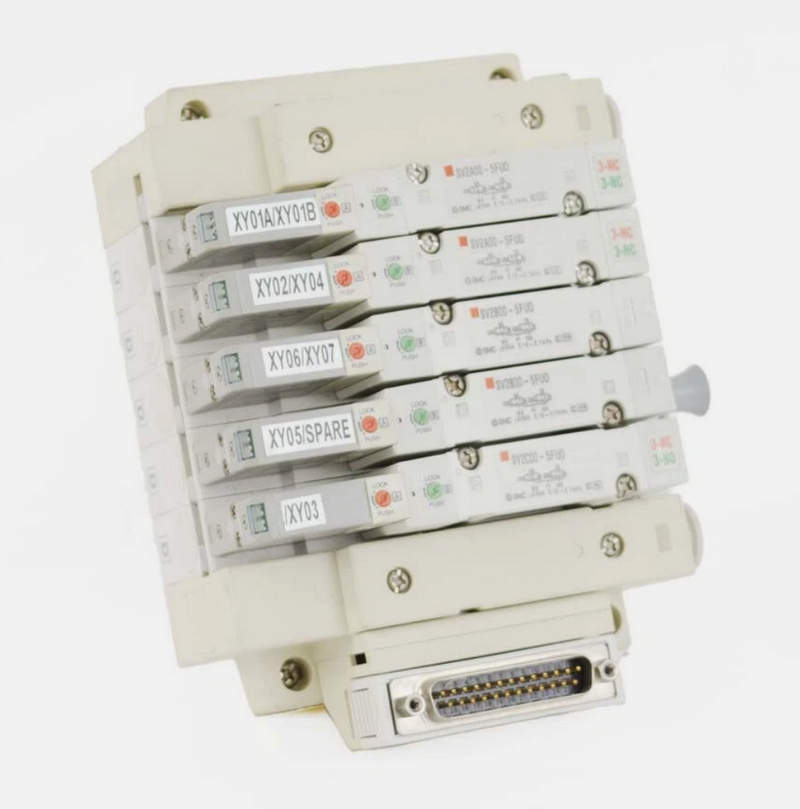

Одним из ключевых отличий этой модели является ее модульный подход – клапан не оснащен индивидуальными портами подключения трубопроводов, а устанавливается в коллекторную базу, позволяя быстро формировать группы с множественными каналами. Такая конструкция существенно упрощает прокладку пневматических магистралей, минимизирует количество фитингов и трубок, а также сокращает монтажное пространство. Компактный корпус клапана изготовлен из высококачественного термостойкого пластика с интегрированными металлическими элементами в зонах механической нагрузки. Катушка установлена на фиксированном сердечнике с антикоррозийной обработкой, обеспечивая стабильную работу при длительных циклических нагрузках. Контактная группа защищена от случайного замыкания, а индикация срабатывания реализована в виде встроенного светодиода (опционально). Благодаря применению внутреннего пилота, достигается повышенная скорость переключения при минимальном энергопотреблении. Пружинный возврат механизма гарантирует автоматическое возвращение золотника в исходное положение при потере питания, что повышает безопасность всей системы.

Принцип действия

Работа клапана основывается на электромагнитном управлении с использованием внутреннего пилотного механизма. При подаче управляющего напряжения на катушку создается магнитное поле, притягивающее якорь, который в свою очередь инициирует смещение золотника внутри клапанной камеры. Это движение открывает или перекрывает определенные воздушные каналы, перенаправляя поток воздуха к выходным портам или в сторону атмосферного отвода. При отключении сигнала катушка обесточивается, магнитное поле исчезает, и возвратная пружина возвращает якорь и золотник в исходное состояние, прекращая подачу воздуха в исполнительные элементы. Такой механизм обеспечивает простоту управления при высокой надежности.

Режимы работы

Клапан SV2C00-5FUD способен функционировать в различных режимах, обусловленных условиями подачи напряжения и особенностями использования в составе коллекторной системы:

• Импульсный режим – кратковременная подача напряжения вызывает переключение, после чего удержание не требуется (при наличии фиксации золотника);
• Постоянный режим – напряжение удерживается на катушке в течение всего времени активации исполнительного механизма;
• Автоматическое восстановление – при снятии напряжения клапан автоматически возвращается в исходное положение благодаря встроенной возвратной пружине;
• Групповое управление – при использовании мультипортовых контроллеров и общей шины управления можно централизованно подавать сигналы на блок клапанов.

Эти режимы позволяют интегрировать клапан в сложные ПЛК-управляемые системы, обеспечивая как индивидуальное, так и последовательное управление множеством пневматических каналов.

Области применения

Модель SV2C00-5FUD активно применяется в средах, где решающими факторами становятся компактность, скорость реакции и надежность:

• Автоматизированные сборочные линии – управление цилиндрами, вакуумными захватами и толкателями;
• Робототехника – коммутация управляющих сигналов пневмоприводов в коленах и манипуляторах;
• Электроника и микрообработка – пневматическая коммутация в прецизионных манипуляторах и позиционерах;
• Пищевое оборудование – клапан допускается к установке в непищевом контуре подачи воздуха;
• Пневмостенды и испытательные установки – распределение управляющих импульсов при тестировании компонентов.

Наличие коллектора и возможность интеграции до нескольких десятков клапанов в одном модуле делает систему особенно удобной для многофункциональных платформ.

В целом, электромагнитный клапан SMC SV2C00-5FUD представляет собой надежное и производительное решение для распределения сжатого воздуха в автоматизированных системах. Благодаря модульной архитектуре, высокой плотности монтажа и скоростной коммутации он незаменим в средах, где важны компактность, энергоэффективность и безотказная работа. Этот компонент играет ключевую роль в повышении эффективности оборудования и сокращении простоев, являясь технологически продуманным выбором для систем промышленной пневматики.
