Минимальные потери давления с шаровым краном SMC FNVB-10X0

В пневматических и гидравлических системах, где требуется быстрая и надежная отсечка потока, особое внимание уделяется выбору запорной арматуры. Среди всего многообразия компонентов одно из ключевых мест занимает шаровой кран SMC FNVB-10X0 — устройство, сочетающее компактность, простоту эксплуатации и высокую герметичность. Он разработан с учетом специфики автоматизации, монтажа на пневмопанелях, а также систем, где важны малые габариты и точное управление потоком.

Конструктивные особенности и технические характеристики

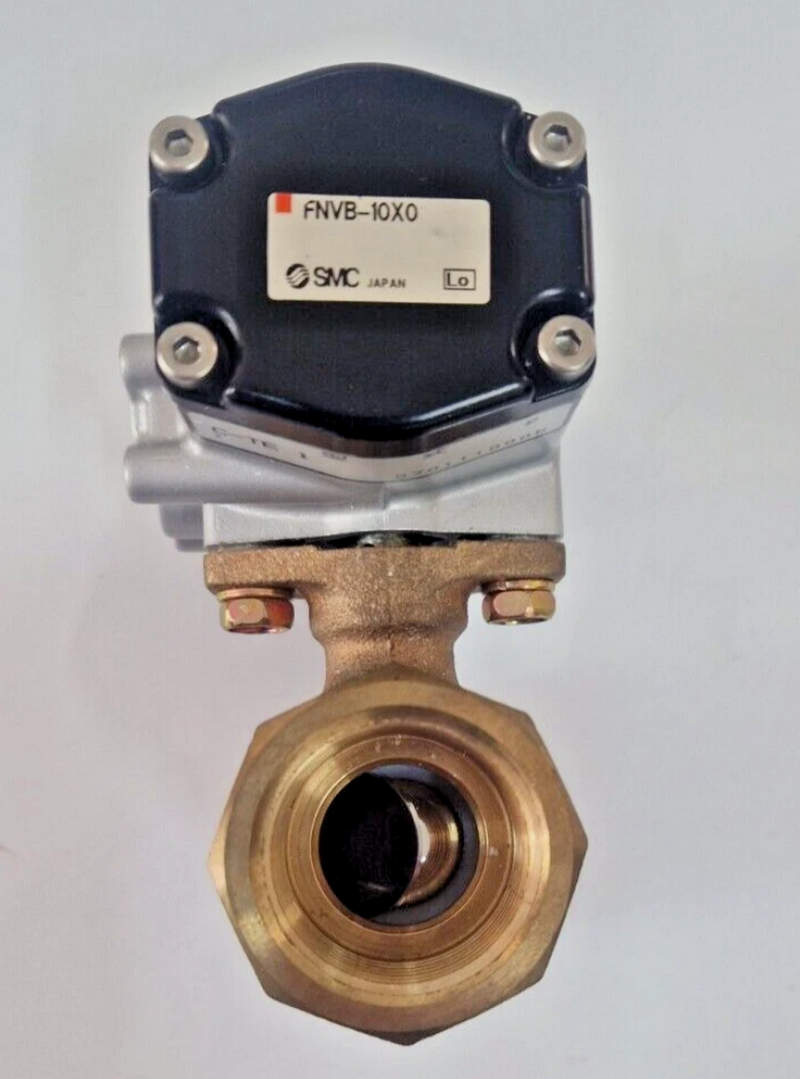

Шаровой кран SMC серии FNVB-10X0 представляет собой резьбовое запорное устройство с прямым проходом и внутренним диаметром условного канала 10 мм. Его корпус выполнен из устойчивого к коррозии металла, а шар изготовлен из нержавеющей стали, что гарантирует долговечность и химическую инертность в большинстве производственных сред. Благодаря тефлоновому уплотнению кран обеспечивает герметичное закрытие и открытие даже после многократных циклов работы. Кран предназначен для работы со сжатым воздухом, вакуумом и другими нейтральными газами. Он рассчитан на работу в широком диапазоне температур, что делает его универсальным решением для многих отраслей — от машиностроения до пищевой промышленности. Основные характеристики включают в себя следующие параметры:

• максимальное рабочее давление до 1,0 МПа;
• вакуум до −100 кПа;
• допустимый диапазон температур от −5 до +60 C (без замерзания);
• резьбовое соединение — G3/8;
• уплотнительные материалы — фторопласт (PTFE);
• рабочая среда — воздух, инертные газы, вакуум;
• вращение рукоятки — на 90, четкий ход;
• исполнение корпуса — прямая конструкция, компактное крепление к панели или трубе;
• ресурс изделия — более 1 миллиона циклов (при стандартных условиях эксплуатации).

Благодаря симметричному корпусу и стандартной резьбе кран легко интегрируется в трубопроводы как с левой, так и с правой ориентацией. Удобная рукоятка управления с четкой фиксацией положений позволяет оператору быстро и точно регулировать поток, исключая ошибки при переключении.

Принцип действия и режимы эксплуатации

Шаровой кран работает по простому, но эффективному принципу: внутри корпуса расположен шар со сквозным отверстием, который вращается на 90 относительно оси потока. В открытом положении отверстие шара совпадает с проходным сечением корпуса, обеспечивая свободное прохождение рабочей среды. При повороте ручки на 90 шар становится поперек потока, перекрывая его полностью. Такой механизм исключает протечки и обеспечивает мгновенную отсечку, что особенно важно в аварийных или автоматизированных системах. За счет высокой герметичности PTFE-уплотнения кран сохраняет работоспособность при многократных циклах без ухудшения характеристик. Возможны два основных режима использования:

• ручной контроль потока — оператор вручную открывает или закрывает кран в зависимости от технологической необходимости;
• автоматизация с помощью привода — на рукоятку может устанавливаться электромеханический или пневматический привод, обеспечивающий дистанционное управление и интеграцию в автоматические системы.

Таким образом, SMC FNVB-10X0 может использоваться как в простых ручных системах, так и в сложных автоматизированных линиях, где требуется точная и быстрая реакция на управляющие сигналы.

Детали конструкции и эксплуатационные преимущества

Особое внимание в конструкции уделено компактности и монтажной универсальности. Кран можно легко установить на панели оборудования благодаря монтажным отверстиям и небольшой длине корпуса. Это важно при высокой плотности компонентов внутри шкафов управления или пневматических распределительных панелей. Металлический корпус покрыт антикоррозийным слоем, исключающим появление ржавчины при эксплуатации в условиях повышенной влажности или пыли. Варианты исполнения предусматривают возможность крепления как в вертикальном, так и в горизонтальном положении. Механическая часть усилена металлической осью вращения, что повышает устойчивость к механическим нагрузкам. Фиксатор рукоятки удерживает ее в нужном положении, предотвращая самопроизвольное переключение при вибрациях или внешних воздействиях. Дополнительно доступны модификации с цветной индикацией положения (открыто/закрыто), что повышает визуальный контроль состояния в производственной среде.

Области применения

Благодаря универсальности, шаровой кран FNVB-10X0 от SMC получил широкое распространение в таких сферах, как:

• автоматизированные пневмосистемы и распределительные панели;
• линии упаковки и фасовки продукции;
• оборудование для подачи воздуха и нейтральных газов;
• технологические линии химических и пищевых производств;
• системы вакуумной фиксации и транспортировки;
• автоматизированные лабораторные установки;
• станки и обрабатывающие центры с пневмоуправлением.

Везде, где требуется точный контроль воздушного потока, компактность установки и высокая герметичность — этот кран доказывает свою надежность и функциональность.

Таким образом, шаровой кран SMC FNVB-10X0 — это компактное и надежное решение для систем, где важна точность и скорость управления потоком воздуха или газа. Его прочная конструкция, высокая герметичность и удобство монтажа делают его незаменимым элементом в пневматике современного промышленного оборудования. Благодаря качеству японского бренда и гибкости применения, он заслуженно занимает место среди ключевых компонентов в автоматизации промышленных процессов.
