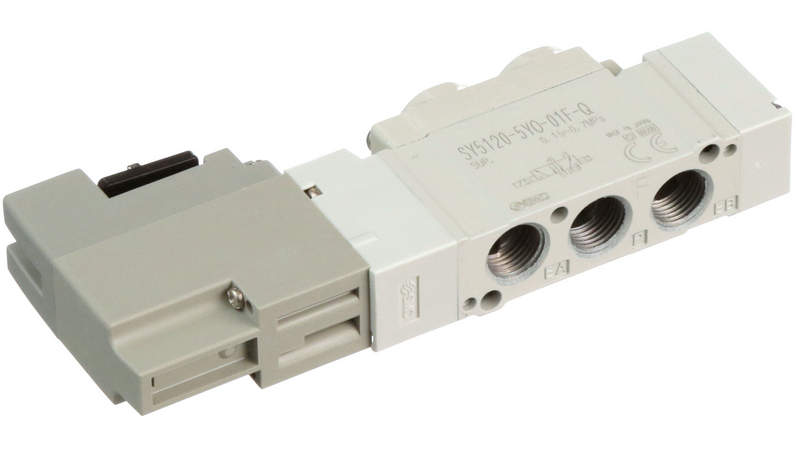

Надежная коммутация воздуха в автоматике с клапаном SMC SY5120-5YO-01F-Q

В современном пневматическом оборудовании надёжность и быстродействие исполнительных элементов играют критическую роль в обеспечении точности, производительности и безопасности процессов. Электромагнитные клапаны, такие как SMC SY5120-5YO-01F-Q, занимают важное место в системах управления подачей воздуха, являясь связующим звеном между управляющей электроникой и пневматическими механизмами.

Основные технические характеристики

Данный клапан представляет собой 5/2‐ходовое устройство, то есть он имеет пять портов и два устойчивых состояния. Это позволяет эффективно управлять двухсторонними цилиндрами, переключая направления подачи воздуха и сброса. Ниже представлены основные технические характеристики типичного промышленного электромагнитного клапана, например, модели, подобной SY9120-5YOE-O2F-Q, или аналогичного:

• Рабочее напряжение катушки — 24 В постоянного тока; это стандартное напряжение в промышленных автоматизированных системах. Тип катушки — «YO» (с индикацией и защитным диодом), что обеспечивает быструю реакцию, защиту от обратных токов и визуальный контроль включения.
• Класс типоразмера клапана — 01F, что подразумевает присоединение с помощью резьбы M5 или трубок диаметром 6 мм (в зависимости от комплектации), и относится к малогабаритным версиям. Это особенно удобно в компактных системах с ограниченным монтажным пространством.
• Пропускная способность клапана составляет порядка 0,5–0,8 CV, что позволяет обслуживать пневмоцилиндры с ходами до 100 мм и диаметром до 32 мм при стандартном давлении.
• Рабочее давление — от 0,15 до 0,7 МПа; этого достаточно для подавляющего большинства пневматических приложений. Давление сброса — атмосферное. Максимальное допустимое давление — 1,0 МПа, что обеспечивает высокий уровень надёжности и защиту от скачков давления.
• Температурный диапазон — от −10 до +50 C без конденсации влаги, что делает клапан пригодным для эксплуатации в большинстве производственных помещений, а также на неотапливаемых складах и линиях в умеренном климате.
• Энергопотребление катушки — около 0,35 Вт, что снижает тепловую нагрузку и позволяет использовать клапаны в системах с большим количеством исполнительных элементов, не перегружая блоки питания.
• Время срабатывания (включение/выключение) — менее 12 мс, что критично для быстродействующих циклов в робототехнике и упаковочных линиях.

Конструктивные особенности и исполнение

Клапан выполнен в виде модульной сборки, что позволяет устанавливать несколько клапанов на единую монтажную базу (манифольд). Это упрощает разводку пневматических магистралей и облегчает техническое обслуживание. Корпус изготовлен из алюминиевого сплава с анодированием; это сочетание даёт малый вес, устойчивость к коррозии и высокую механическую прочность. Все уплотнения выполнены из стойкого к износу синтетического каучука, обеспечивая длительный срок службы и устойчивость к загрязнённому воздуху. Серия SY предусматривает возможность вертикальной или горизонтальной установки. Клапан легко адаптируется под индивидуальные конфигурации панелей или шкафов. Интерфейс подключения электропитания может быть реализован как через прямое присоединение проводов, так и через стандартные коннекторы — это упрощает замену при сервисе и минимизирует время простоя.

Принцип работы и режимы функционирования

Клапан SY5120-5YO-01F-Q работает на принципе управления воздушными потоками при помощи перемещения золотника внутри корпуса. Когда катушка электромагнита возбуждается, магнитное поле втягивает якорь, который сдвигает золотник в одно из двух положений. В одном положении воздух от магистрального порта подаётся в первую камеру цилиндра, а из второй — стравливается в атмосферу. Во втором положении направление потока меняется — подача идёт во вторую камеру, а сброс — из первой. Это обеспечивает полное реверсивное управление двухсторонним пневмоцилиндром. В режиме ожидания клапан удерживает последнее состояние за счёт внутреннего пружинного механизма либо постоянного питания катушки в случае использования бистабильной версии (сдвоенной катушки). Дополнительные режимы эксплуатации могут включать импульсное управление, когда клапан кратковременно возбуждается электрическим импульсом и возвращается в исходное состояние по пружине. Такие режимы применяются для экономии электроэнергии в непрерывных циклах.

Применение в автоматизированных системах

Клапаны серии SY5000, включая SY5120-5YO-01F-Q, находят применение в таких отраслях:

• Линии автоматической сборки: управление цилиндрами подачи, прижима, выталкивания;
• Робототехнические манифольды: быстрое переключение потоков в многоосевых манипуляторах;
• Упаковочные машины: точное позиционирование пневмоприводов, захватов и толкателей;
• Транспортные системы: включение и отключение вакуумных присосок или актуаторов;
• Пищевое и фармацевтическое оборудование: управление дозаторами, заслонками и клапанами при высоких требованиях к чистоте;
• Машиностроение: контроль позиционирования элементов оборудования, торможения или фиксации.

Преимущества и конкурентные отличия

Клапан SMC SY5120-5YO-01F-Q демонстрирует ряд практических преимуществ, выгодно отличающих его на фоне других решений:

• Высокая надёжность: ресурс работы превышает 50 миллионов циклов;
• Быстрое срабатывание: подходит для высокоскоростных приложений;
• Компактность и модульность: экономия монтажного пространства и возможность централизованной разводки;
• Унифицированность: использование стандартных интерфейсов, креплений и разъёмов;
• Энергоэффективность: низкое потребление тока и возможность применения импульсного режима;
• Поддержка различных конфигураций: опции с ручным дублированием, защёлками, LED‐индикацией, различными типами уплотнений;
• Простота обслуживания: доступность запасных частей, стандартный размер уплотнений, удобство замены без демонтажа всей линии.

Таким образом, электромагнитный клапан SMC SY5120-5YO-01F-Q — это современное, технологичное и эффективное решение для управления пневматическими потоками в автоматизированных системах. Его технические характеристики, конструктивные особенности и гибкость применения делают его отличным выбором как для типовых задач, так и для сложных проектов с особыми требованиями.
