Точная настройка давления в реальном времени с SMC ITV3050-33F4BN2

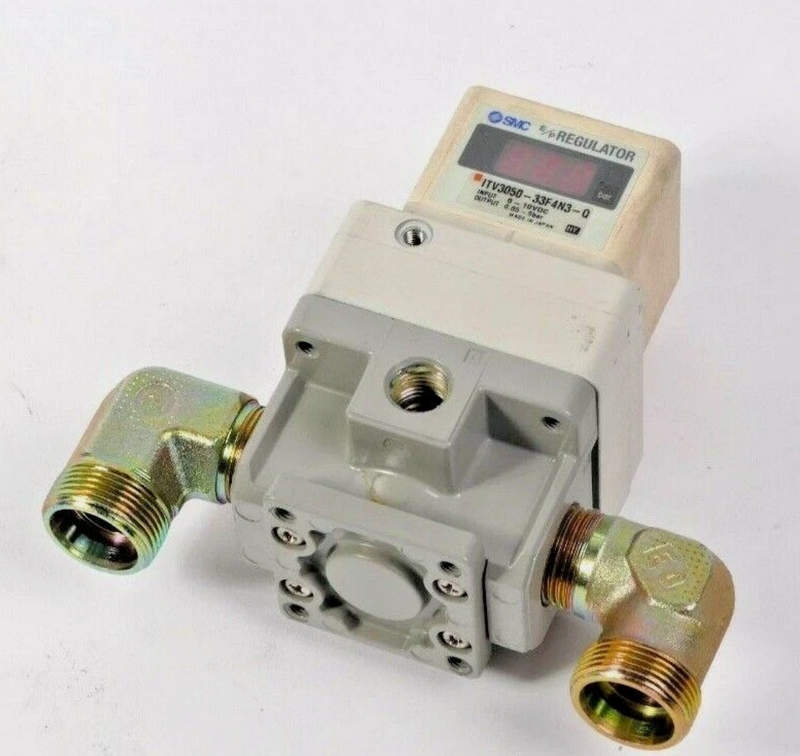

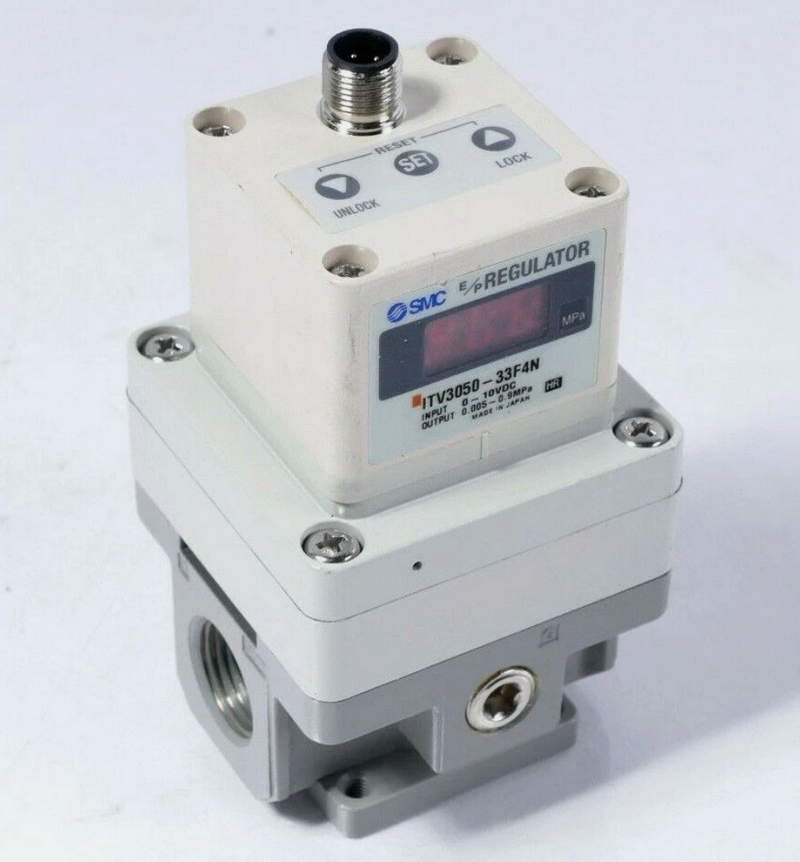

Электропневматический преобразователь SMC серии ITV3050-33F4BN2 представляет собой современное устройство, предназначенное для точного регулирования давления воздуха в пневматических системах на основании электрического сигнала управления. Это решение востребовано в автоматизированных технологических линиях, где критично обеспечить прецизионную настройку давления с высокой скоростью отклика и стабильностью параметров. Конструкция прибора сочетает надёжную механику с интеллектуальной электроникой, делая его идеальным выбором для точных промышленных применений.
Основные технические характеристики
Эта модель ориентирована на управление повышенным диапазоном давления и построена на базе широкой линейки ITV3000, адаптированной под рабочие процессы с высокими нагрузками. В числе основных технических характеристик:
- максимальное регулируемое давление — до 1,0 МПа, что позволяет использовать устройство в системах с повышенными требованиями к рабочему диапазону;
- входной управляющий сигнал — аналоговый, от 0 до 10 В (или от 4 до 20 мА в зависимости от исполнения), с линейной зависимостью выходного давления от величины сигнала;
- выходное пневматическое давление — пропорционально управляющему сигналу с точностью ±1% от установленного диапазона;
- источник питания — 24 В DC с допуском по напряжению ±10%, что обеспечивает стабильную работу от промышленной шины питания;
- потребляемый ток — около 0,12 А в режиме установившейся работы;
- стандарт подключения — резьбовое соединение Rc 3/8, позволяющее быстро интегрировать преобразователь в пневмосистему;
- класс защиты корпуса — IP65, допускающий эксплуатацию в условиях запылённых и влажных сред;
- дисплей — встроенный цифровой индикатор с отображением текущего давления, обеспечивающий удобство настройки и визуального контроля;
- вес устройства — около 500–600 г, в зависимости от конкретного исполнения и дополнительных опций.
Конструкция и принцип действия
Конструктивно преобразователь представляет собой моноблочное устройство, объединяющее в себе модуль электроуправления, исполнительный клапан и систему обратной связи. Электронная часть включает в себя АЦП, контроллер и усилительный каскад, преобразующий аналоговый сигнал в управляющее воздействие на пьезо- или электромагнитный клапан, регулирующий подачу воздуха во вторичную пневматическую линию. После получения входного сигнала контроллер обрабатывает его и определяет требуемое давление на выходе. Система замкнута по обратной связи: встроенный датчик давления непрерывно измеряет текущее значение выходного давления и передаёт его в контроллер. В случае расхождения фактического давления с заданным, происходит автоматическая корректировка положения исполнительного элемента. Такой принцип обеспечивает высокую точность и стабильность, снижает инерционность системы и позволяет быстро реагировать на изменения управляющего сигнала. В отличие от механических регуляторов, электропневматические преобразователи не требуют вмешательства оператора в процессе работы, сводя к минимуму риск ошибок.
Режимы работы и функциональные особенности
Преобразователь поддерживает несколько типов аналоговых сигналов, в зависимости от модификации и требований системы управления. Он может быть настроен на следующие режимы:
- работа с напряжением 0–10 В — распространённый вариант в системах с контроллерами PLC и аналоговыми выходами;
- работа с током 4–20 мА — предпочтительный выбор для промышленных условий, где требуется высокая помехозащищённость и стабильность сигнала на больших расстояниях;
- режим с фиксированным давлением — возможен при установке внешнего переменного резистора или предустановке управляющего сигнала;
- динамический режим регулирования — применяется при постоянной подстройке давления в зависимости от внешних условий или задач (например, в робототехнике, при изменении нагрузки или позиции захвата).
Встроенный цифровой дисплей обеспечивает не только индикацию текущего давления, но и отображение диагностических кодов. В случае перегрева, превышения напряжения или сбоя сигнала, пользователь получает предупреждение или тревожный код, позволяющий оперативно реагировать на неполадки.
Дополнительной функцией модели является наличие ручной калибровки нуля и диапазона — это позволяет адаптировать преобразователь под конкретные условия эксплуатации и устранить производственные допуски.
Области применения и преимущества
Устройство применяется в тех отраслях, где важно обеспечить плавную и точную настройку давления воздуха:
- автоматические системы захвата в манипуляторах и роботах, где требуется гибкая регулировка усилия;
- пневмоприводы и цилиндры с переменной силой давления;
- печатное и упаковочное оборудование, где качество продукции зависит от точного давления в контуре;
- лабораторные установки, испытывающие материалы при различных нагрузках;
- пищевое и фармацевтическое производство с контролем параметров среды;
- контурные регуляторы в оборудовании ЧПУ, требующие адаптивного поджатия.
Ключевые преимущества данной модели заключаются в следующем:
- высокая точность регулирования давления — минимизация отклонений даже при нестабильном питающем напряжении и колебаниях входного сигнала;
- быстрый отклик на изменение сигнала — важен для динамичных систем с высокой частотой коррекций;
- компактные размеры и малый вес — упрощают встраивание устройства даже в ограниченных по габаритам конструкциях;
- низкое энергопотребление — снижает нагрузку на блоки питания и уменьшает тепловыделение в шкафах управления;
- широкая совместимость — стандартные резьбы и универсальные управляющие сигналы делают преобразователь применимым в большинстве современных промышленных решений;
- высокая надёжность — прочный корпус с защитой от пыли и влаги, устойчивость к вибрациям и электромагнитным помехам.
Таким образом, электропневматический преобразователь SMC ITV3050-33F4BN2 — это оптимальное решение для систем, где важна точность, стабильность и управляемость давления воздуха в пневматическом контуре. Благодаря высокому уровню адаптивности, надёжной конструкции и интеллектуальному управлению, он обеспечивает стабильную работу оборудования даже в сложных условиях производства. Интеграция таких устройств позволяет повысить точность технологических процессов, снизить энергозатраты и упростить диагностику и техническое обслуживание. В условиях современной автоматизации SMC ITV3050-33F4BN2 становится незаменимым элементом для построения эффективных, безопасных и гибких систем.
