Повышение эффективности оборудования с клапаном SMC серии V114

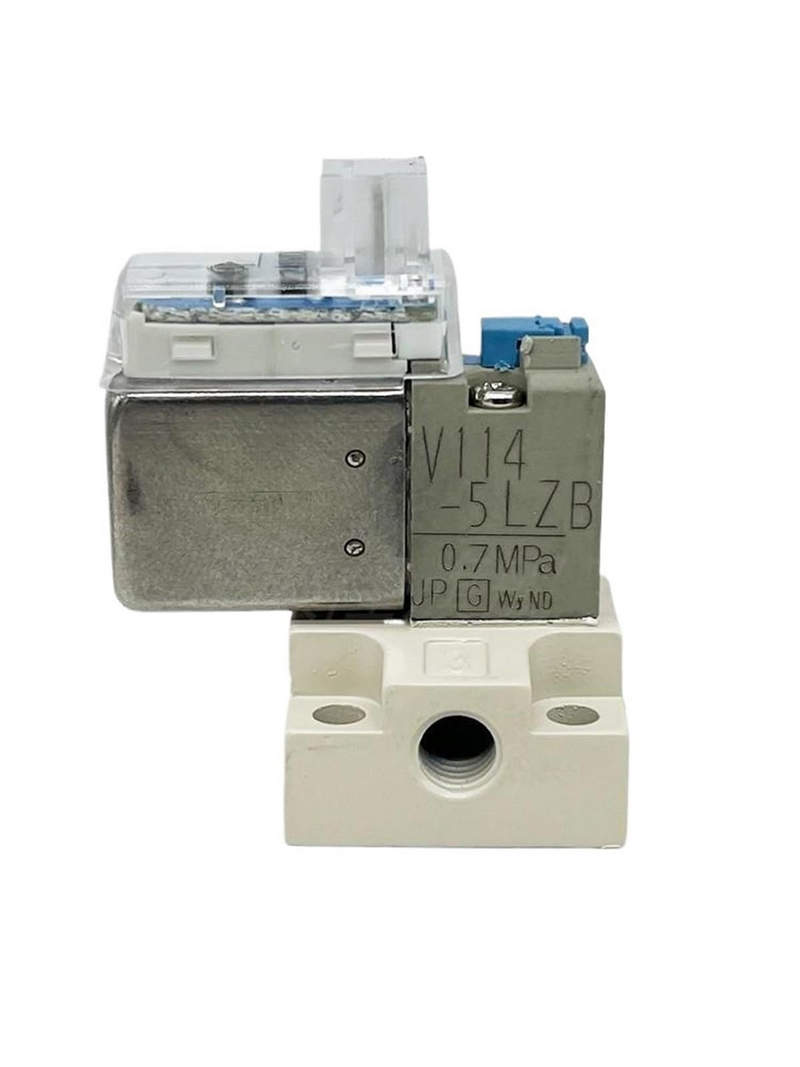

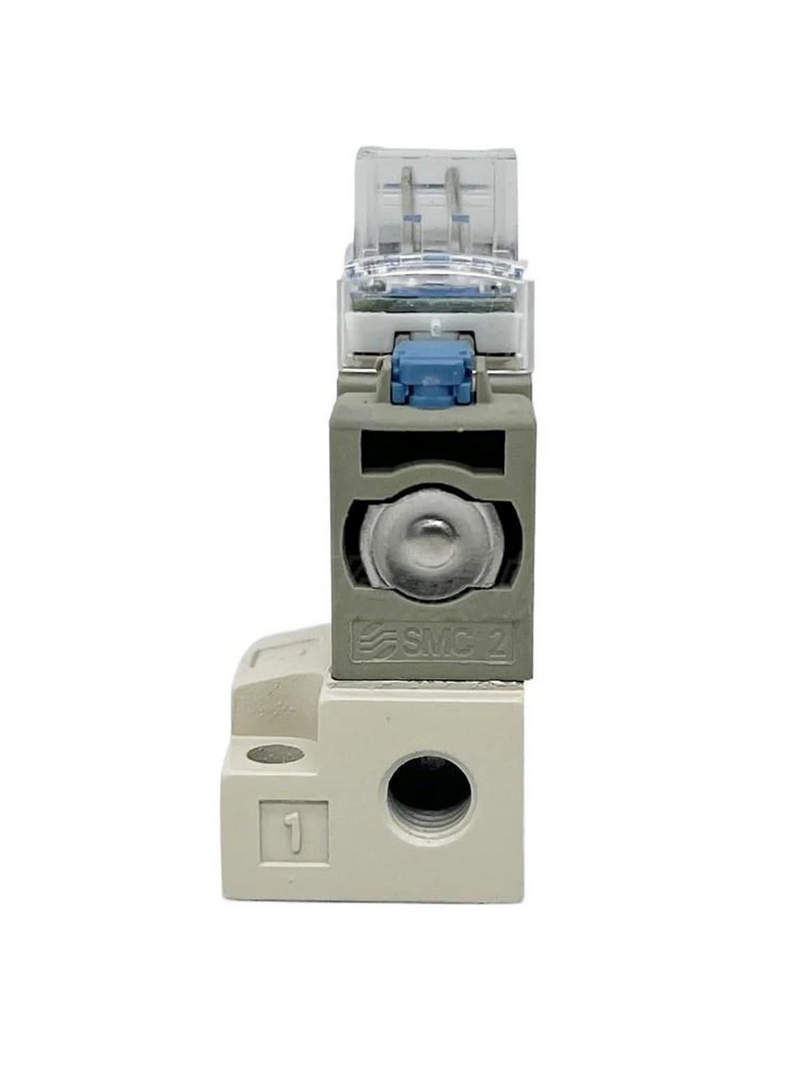

В современном промышленном оборудовании пневматические системы остаются неотъемлемой частью автоматизации процессов. Для управления потоками сжатого воздуха особое значение имеют электромагнитные клапаны — элементы, способные преобразовывать электрический сигнал в механическое движение, регулируя пневматические потоки. Одним из представителей таких устройств является электромагнитный клапан SMC V114-5MOZ, отличающийся компактностью, надежностью и широким спектром применения в автоматизированных системах.

Основные технические характеристики

Понимание параметров оборудования важно для точного подбора под нужды конкретной системы. Ключевые характеристики электромагнитного клапана SMC V114-5MOZ включают в себя:

• максимальное рабочее давление — до 0,7 МПа;
• допустимое давление срабатывания — от 0,15 МПа;
• напряжение управления — 24 В DC (другие варианты возможны по конфигурации);
• тип катушки — с защитой от перенапряжения и пиков тока (диод или варистор);
• тип конструкции — нормально закрытый (NC), с возвратом пружиной;
• тип управления — внутреннее пилотное, с непосредственным приводом;
• количество портов — 5, с конфигурацией 5/2;
• диаметр условного прохода — условно соответствует малым расходам, оптимален для компактных приводов;
• тип подключения — резьбовые соединения или встроенные коллекторы (опционально);
• степень защиты катушки — IP65 при условии корректной установки;
• рабочий диапазон температур — от 0 до +50 C (при отсутствии замерзания среды);
• ресурс — до 50 миллионов циклов при соблюдении условий эксплуатации.

Конструктивные особенности и принципы работы

Электромагнитный клапан V114-5MOZ построен по классической схеме с подвижным якорем внутри соленоида. При подаче управляющего напряжения на катушку возникает магнитное поле, втягивающее якорь, который, в свою очередь, сдвигает золотник, изменяя положение каналов пневматической системы. При снятии напряжения возврат якоря осуществляется с помощью встроенной пружины, возвращающей клапан в исходное положение. Корпус клапана изготавливается из термостойкого композитного материала или алюминия с анодированным покрытием. Внутренние поверхности дополнительно обработаны для минимизации трения и увеличения ресурса. Уплотнения выполнены из термостойкой и маслобензостойкой резины (обычно NBR или FKM), что обеспечивает стабильную работу при высоких циклических нагрузках. Благодаря технологии прямого действия клапан не требует пилотного давления и может работать при низком входном давлении. Это особенно важно в системах, где наблюдаются перепады давления или используется слабо нагнетаемый воздух.

Режимы работы и типовые применения

Клапан SMC V114-5MOZ может использоваться в следующих режимах:

• переключение подачи и сброса воздуха в цилиндрах одностороннего или двустороннего действия;
• включение/выключение подачи воздуха к пневматическим инструментам;
• управление пневмоостровами с распределением потоков на несколько линий;
• реализация логики пневматических цепей в системах с простыми алгоритмами управления;
• работа в импульсном режиме с контролем длительности сигнала на катушке;
• работа с модулями управления, обеспечивающими последовательное включение клапанов.

Ввиду малого расхода и компактности, модель востребована в станках с ЧПУ, лабораторном и медицинском оборудовании, упаковочных машинах, системах сортировки и сборки, а также в автоматических линиях легкой промышленности.

Преимущества конструкции

Надежность клапана обеспечивается целым рядом инженерных решений:

• компактный корпус — облегчает интеграцию даже в плотные сборки с минимальными межосевыми расстояниями;
• малый потребляемый ток катушки — позволяет использовать клапан с низкомощными контроллерами без промежуточных реле;
• высокий ресурс — рассчитан на интенсивную работу в многосменных режимах;
• поддержка коллектора — возможность объединения нескольких клапанов в один узел управления;
• наличие ручного управления — упрощает отладку и тестирование на этапе запуска системы;
• высокая степень герметичности — исключает утечки и падение давления в магистрали;
• совместимость с широким ассортиментом фитингов и шлангов SMC — обеспечивает универсальность применения.

Монтаж и подключение

Монтаж клапана может осуществляться как индивидуально, так и в составе распределительного коллектора. Катушка фиксируется при помощи защёлки или винта, при этом направление установки не критично — допускается вертикальное и горизонтальное положение. Электрическое подключение выполняется через разъём с индикацией (опционально) или кабельный ввод. Важно учитывать полярность подключения, а также номинальные характеристики источника питания. Для предотвращения помех желательно использовать экранированные провода и отдельные каналы для силовых и управляющих цепей.

Клапан не требует регулярной разборки или смазки. Однако при эксплуатации в запылённой или загрязнённой среде рекомендуется периодически проверять фильтры на входе и состояние уплотнений. При снижении скорости переключения или повышенном шуме работы возможен износ внутренних элементов, что требует замены уплотнителей или ремонта катушки. Не допускается работа клапана при наличии влаги в магистрали или при отрицательных температурах без подготовки воздуха. Для повышения ресурса рекомендуется использовать осушители и фильтры тонкой очистки.

В целом, электромагнитный клапан SMC V114-5MOZ — это сбалансированное решение для точного и стабильного управления пневматическими потоками в системах малой и средней мощности. Его конструкция сочетает в себе компактность, высокий ресурс и совместимость с широким рядом индустриальных решений. Благодаря этому он получил широкое распространение в автоматизированных линиях, где важны надёжность, простота монтажа и предсказуемость работы. Для быстрой поставки и консультации по подбору аналогичных компонентов всегда можно обратиться в компанию «Олниса», обеспечивающую сопровождение и логистическую поддержку по всей России.
