Оптимизация инженерных коммуникаций с SMC VX232

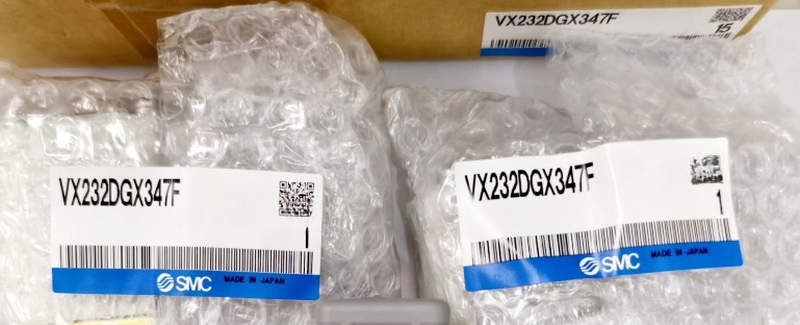

Электромагнитные клапаны широко используются в различных промышленных системах автоматизации для управления потоками жидкостей и газов. Один из наиболее надежных и технически совершенных представителей этой категории — электромагнитный клапан SMC VX232DGX347F. Этот компонент сочетает в себе высокую герметичность, стойкость к агрессивным средам и продуманную конструкцию, рассчитанную на длительную эксплуатацию в условиях интенсивных нагрузок.

Основные технические характеристики

Электромагнитный клапан SMC VX232DGX347F ориентирован на использование в пневматических и газовых системах. Он обладает рядом критически важных параметров, определяющих его эффективность и надежность:

рабочая среда — воздух, инертные газы или жидкости с низкой вязкостью (при условии совместимости с материалами клапана);
тип конструкции — нормально закрытый (при отсутствии напряжения клапан закрыт и не пропускает поток);
тип управления — прямого действия, не требующий давления на входе для открытия;
диапазон рабочего давления — от 0 до 1 МПа, что позволяет применять клапан в большинстве стандартных пневматических систем;
номинальный диаметр условного прохода — около 3,5 мм, что обеспечивает баланс между пропускной способностью и компактностью;
напряжение питания катушки — 24 В постоянного тока (DC);
стандартная мощность катушки — в пределах 2 Вт, с возможностью применения моделей с пониженным энергопотреблением;
тип подключения — резьбовое, чаще всего с унифицированной метрической или G-резьбой;
материалы корпуса — латунь, устойчивая к коррозии и механическим повреждениям; элементы уплотнения — FKM или EPDM в зависимости от назначения;
степень защиты корпуса — IP65, допускающая монтаж в зонах с повышенной влажностью и пылеобразованием;
диапазон температур рабочей среды — от –10 до +60 C при условии отсутствия замерзания.

Принцип действия

Клапан SMC VX232DGX347F представляет собой устройство с прямым электромагнитным управлением. Работа клапана основана на притяжении якоря электромагнитной катушкой. В нормальном состоянии, когда катушка обесточена, плунжер клапана прижат к седлу, полностью перекрывая поток. При подаче напряжения на обмотку катушки создаётся магнитное поле, которое втягивает якорь внутрь сердечника. Это приводит к подъему плунжера и открытию прохода для среды. После снятия напряжения возвратная пружина возвращает плунжер в исходное положение, закрывая канал. Отсутствие необходимости в наличии минимального давления на входе делает этот тип клапана особенно подходящим для работы с вакуумом или при низком давлении.

Рабочие режимы и эксплуатационные условия

Клапан может использоваться как в непрерывном, так и в циклическом режиме, в зависимости от требований системы:

в импульсных режимах клапан быстро открывается и закрывается в течение коротких интервалов времени, что актуально для систем дозирования;
в режиме удержания клапан остаётся открытым продолжительное время — например, при постоянной подаче воздуха на исполнительный орган;
в условиях длительной обесточенности клапан остаётся закрытым, минимизируя утечку и обеспечивая безопасность системы;
при установке с импульсным управлением возможно использовать схемы с пониженным энергопотреблением или импульсными драйверами, что снижает нагрев катушки.

Влажность окружающей среды и наличие пыли не оказывают негативного влияния при соблюдении класса защиты IP65 и корректном подключении. При эксплуатации на открытом воздухе рекомендуется дополнительное укрытие от прямого воздействия осадков и ультрафиолета.

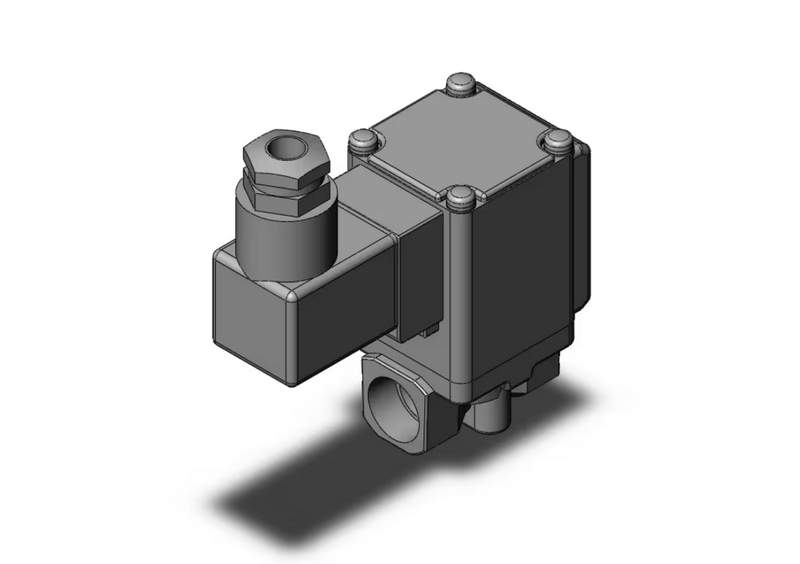

Конструктивные особенности

Клапан выполнен в корпусе из стойкой латунной заготовки с гальваническим покрытием для предотвращения окисления. Его компоновка обеспечивает простоту обслуживания и надежную герметизацию:

катушка легко снимается без разборки всей конструкции — фиксируется гайкой на сердечнике;
внутренний якорь и плунжер изготовлены из магнитонепроницаемой стали с повышенной стойкостью к износу;
встроенная возвратная пружина сохраняет стабильность закрытого положения даже при вибрации;
уплотнительные элементы могут быть адаптированы под среду — например, замена EPDM на FKM при работе с маслами или агрессивными газами;
при необходимости возможна установка ручного управления или ручного открытия для сервисных целей;
универсальное резьбовое соединение позволяет интеграцию в большинство стандартных пневматических магистралей без переходников.

Области применения

Благодаря своей универсальности, компактности и надежности, электромагнитный клапан SMC VX232DGX347F находит применение во множестве сфер:

в пневматических распределительных системах для управления подачей воздуха к цилиндрам и исполнительным механизмам;
в линиях подачи инертных газов на производственных участках;
в системах охлаждения и увлажнения, где требуется контроль расхода жидкости или воздуха;
в оборудовании пищевой и фармацевтической промышленности при наличии гигиенических модификаций;
в автоматике лабораторного оборудования, анализаторов и дозирующих установок;
в технологических установках, работающих с вакуумом или низким давлением;
в компактных автоматах и машинах, где важна экономия пространства и минимальное энергопотребление.

Преимущества использования

Использование данного клапана в составе автоматизированной системы обеспечивает ряд технических и эксплуатационных преимуществ:

высокая скорость срабатывания, что особенно важно при точных циклических операциях;
нечувствительность к перепадам давления и возможность работы в широком диапазоне условий;
надежная герметичность благодаря точной механической обработке седла и качественным уплотнителям;
возможность подбора различных типов уплотнений под нужды конкретной среды;
простой монтаж и замена благодаря модульной конструкции и стандартизированным подключениям;
длительный срок службы катушки и механической части даже при высокой частоте срабатываний;
экономия электроэнергии за счёт применения катушек с пониженным энергопотреблением.

Таким образом, электромагнитный клапан SMC VX232DGX347F представляет собой высокотехнологичное решение для управления потоками газов и жидкостей в различных отраслях промышленности. Его конструкция продумана до мелочей: от прочного корпуса до надёжной катушки и герметичных уплотнений. Простота обслуживания, широкий диапазон рабочих условий, а также гибкость в применении делают его универсальным элементом для современной автоматизации. При подборе и поставке аналогичных компонентов стоит ориентироваться на технические характеристики и реальные условия эксплуатации. Компания «Олниса» поможет подобрать необходимое решение, обеспечив быструю доставку по всей стране.
