Стабильная работа автоматических линий с клапаном VFS1120-5GB-01

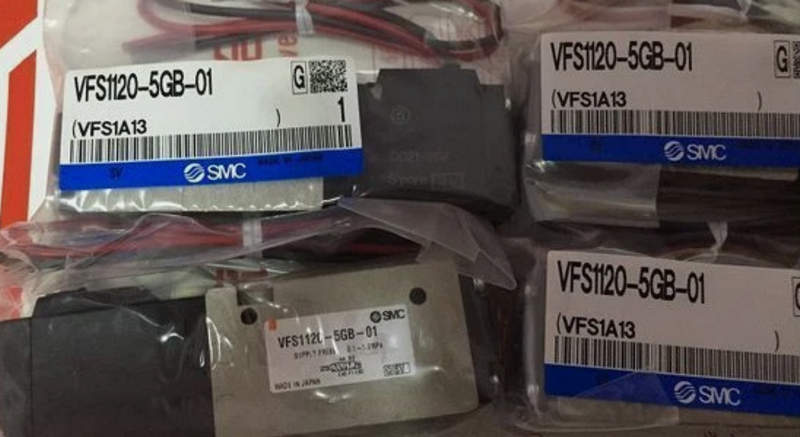

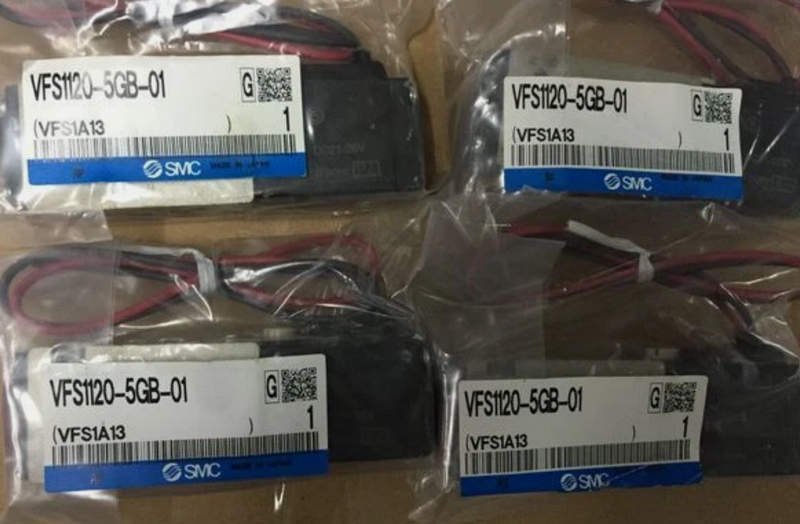

Электромагнитный клапан SMC VFS1120-5GB-01 представляет собой компактное, производительное и высоконадежное устройство, предназначенное для управления потоками сжатого воздуха в пневматических системах автоматизации. Эта модель входит в серию VFS1000, отличающуюся высокой плотностью монтажа, модулярной конструкцией и возможностью многопозиционного применения в распределительных узлах. Подобные клапаны востребованы в промышленной автоматике, на сборочных линиях, в робототехнике, в системах управления приводами и пневмоинструментом.

Технические характеристики и параметры

Подробные технические данные SMC VFS1120-5GB-01 позволяют оценить его возможности при проектировании и внедрении в систему:

• Способ управления: электромагнитный (с прямым пилотным управлением).
• Тип действия: 5/2 – пятипортовый, двухпозиционный клапан.
• Номинальное напряжение катушки: 24 В DC.
• Тип разъема: G-образный, с LED-индикацией и защитой от перенапряжения.
• Давление рабочей среды: от 0,2 до 0,7 МПа.
• Тип подключения: резьбовое – Rc 1/8 (01).
• Потребляемая мощность катушки: около 0,35 Вт с функцией экономии.
• Температурный диапазон эксплуатации: от −10 до +50 C (без конденсации влаги).
• Максимальная частота срабатываний: до 5 циклов в секунду.
• Время переключения: менее 10 мс.
• Масса: ориентировочно 120 г.
• Монтаж: на DIN-рейку, на панель или в коллекторе.

Конструкция и особенности исполнения

Модель VFS1120-5GB-01 спроектирована с акцентом на экономию пространства, снижение энергопотребления и модульность при установке. Корпус из легкого алюминиевого сплава имеет форму, облегчающую групповой монтаж. Катушка оснащена защитной схемой (диод и ZNR), предотвращающей повреждение электроники при обрыве питания. Разъем G-образной формы со встроенным LED-индикатором облегчает диагностику, особенно в условиях ограниченного доступа. Клапан допускает установку в составе многопозиционного распределительного модуля. Используемый монтажный интерфейс совместим с рядами до 20 клапанов на общей шине, что критически важно в компактных пневматических шкафах. Встроенный демпфер сокращает ударную нагрузку при переключении, снижая шум и вибрации.

Принцип работы и режимы функционирования

Работа клапана основана на принципе электропилотного управления. При подаче напряжения на катушку формируется магнитное поле, притягивающее якорь, который перемещает золотник в нужное положение. При снятии напряжения пружина возвращает золотник в исходное состояние. Это позволяет переключать направление потока сжатого воздуха между портами, обеспечивая управление пневмоцилиндрами и другими приводами. Клапан работает в двух режимах:

• Включенное состояние: питание подано, основной канал открыт, воздух поступает к исполнительному устройству.
• Выключенное состояние: питание снято, золотник возвращается, направление потока изменяется, обеспечивая сброс давления или обратный ход.

Благодаря высокой скорости переключения и малому времени отклика клапан подходит для быстродействующих циклов управления.

Пневматическая схема и функциональная логика

Конфигурация 5/2 означает наличие пяти пневматических портов и двух устойчивых положений золотника:

• Два рабочих выхода (A и B), подключаемые к исполнительным органам;
• Один вход (P), к которому подается сжатый воздух;
• Два выхода сброса (R и S) для удаления воздуха после срабатывания.

В зависимости от положения золотника воздух поступает либо на выход A, либо на выход B, а противоположная сторона цилиндра соединяется с атмосферой. Это обеспечивает полный цикл перемещения штока в обе стороны.

Преимущества конструкции и эксплуатационные достоинства

Электромагнитный клапан VFS1120-5GB-01 обладает рядом конкурентных преимуществ, которые делают его привлекательным выбором для инженеров:

• Компактность и легкость;
• Минимальное энергопотребление при высокой частоте срабатываний;
• Повышенная надежность за счет встроенной защиты катушки и демпфера;
• Простая интеграция в коллекторные группы;
• Универсальность в монтаже – как одиночном, так и модульном;
• Подходит для автоматизированных линий с высокими требованиями к цикличности.

Дополнительный бонус – унификация с другими компонентами серии VFS, позволяющая стандартизировать технические решения в рамках одного проекта.

Типичные области применения

Клапан применяется в самых различных отраслях промышленности. Он показывает отличные характеристики в системах, где важны быстродействие и надежность:

• Автоматические сборочные линии;
• Роботизированные ячейки;
• Упаковочные машины;
• Манипуляторы и пневматические захваты;
• Системы позиционирования и сортировки;
• Лабораторное оборудование и специальные станки.

Благодаря широкому диапазону напряжений, простому управлению и надежности, клапан хорошо вписывается в концепцию энергосберегающей автоматизации.

Таким образом, электромагнитный клапан SMC VFS1120-5GB-01 — это сбалансированное решение для задач, где требуются надежность, высокая скорость переключения и возможность плотной установки в системах с множеством каналов. Он идеально подходит для промышленных автоматизированных комплексов, сокращая время цикла, минимизируя энергозатраты и упрощая техническое обслуживание. Благодаря возможности поставки через «Олниса», заказчик получает не только качественный компонент, но и оперативную консультацию, грамотный подбор и быструю доставку в любой регион.
