Источник бесперебойного питания ExeGate SineTower SN 600 для защиты техники
ExeGate SineTower SN-600 — линейно-интерактивный источник бесперебойного питания с чистой синусоидой на выходе. Он поддерживает питание подключённого оборудования при отключении электричества и корректирует напряжение при его отклонениях от нормы. Модель рассчитана на нагрузку до 360 Вт и оснащена встроенной аккумуляторной батареей на 12 В ёмкостью 7,2 А·ч.
Технические характеристики
ИБП применяют для защиты оборудования, которому важны стабильное напряжение и непрерывная работа при кратковременных перебоях сети. Чистая синусоидальная форма выходного сигнала позволяет использовать устройство, в частности, с котлами, насосами и другими нагрузками, чувствительными к форме питающего напряжения. При подключении необходимо учитывать два предела мощности: 600 В·А полной и 360 Вт активной. Нагрузка должна укладываться в оба значения. Основные параметры модели:
- полная выходная мощность — 600 В·А, активная — 360 Вт;
- номинальное входное напряжение — 220 В ±5%;
- диапазон входного напряжения для работы от сети — 145–275 В;
- частота входной сети — 45–65 Гц;
- выходной сигнал — чистая синусоида;
- напряжение на выходе в батарейном режиме — 220 В ±5%;
- типичное время переключения на аккумулятор — 2–6 мс, максимальное — 10 мс;
- аккумулятор — герметичный свинцово-кислотный, 12 В, 7,2 А·ч;
- выходные разъёмы — две розетки Schuko;
- КПД в сетевом режиме — более 95%;
- температура эксплуатации — от 0 до +40 C, степень защиты корпуса — IP20.
Значение 7,2 А·ч характеризует ёмкость встроенной батареи, но само по себе не определяет продолжительность автономной работы. Она зависит от фактической мощности нагрузки, состояния аккумулятора и условий эксплуатации. Поэтому при расчёте резерва питания следует исходить из параметров конкретного подключённого оборудования.
Устройство и принцип работы

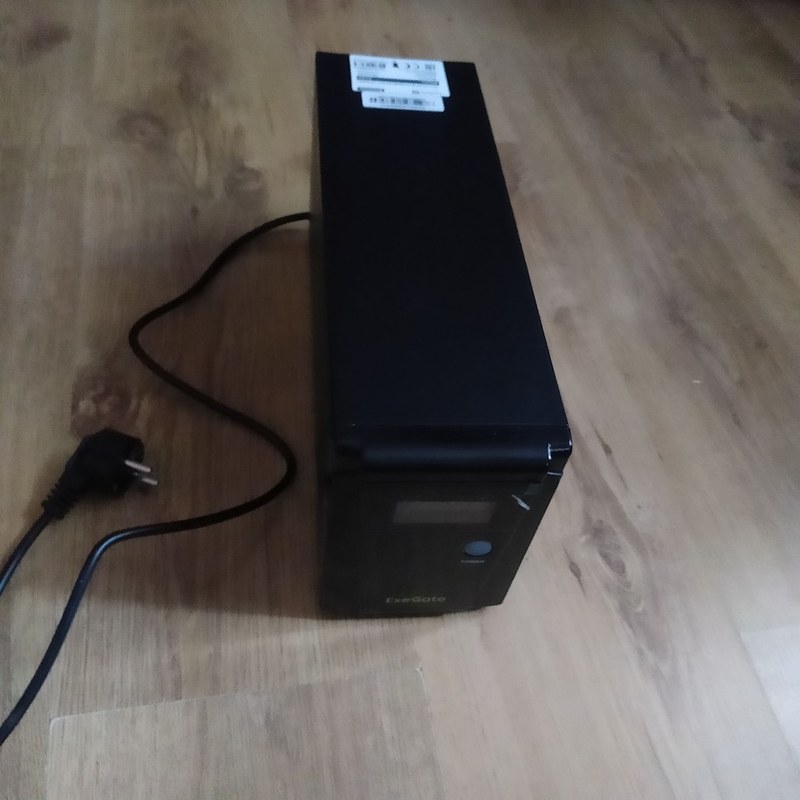

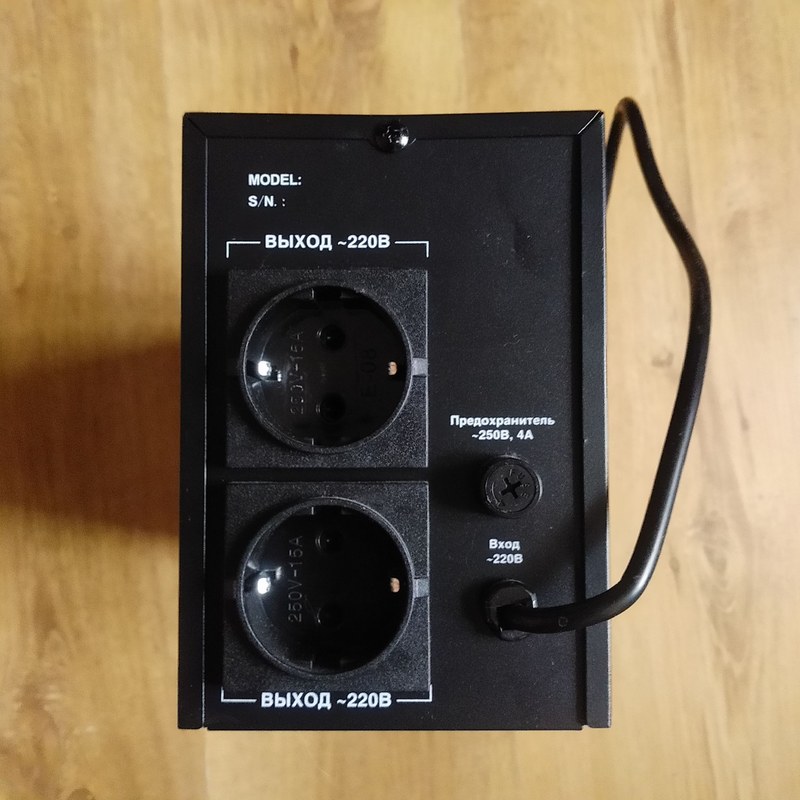

Конструкция объединяет зарядное устройство, аккумулятор, систему автоматического регулирования напряжения, инвертор и электронную защиту. Корпус выполнен из стали; для индикации предусмотрен LCD-дисплей. Подключение к сети выполняется несъёмным кабелем длиной 0,8 м с заземлённой вилкой, а питание нагрузки подаётся через две розетки Schuko. В штатном режиме нагрузка получает питание от внешней сети, а встроенный AVR корректирует входное напряжение. Если оно выходит за допустимый для сетевого режима диапазон или питание пропадает, устройство переходит на аккумулятор. Инвертор преобразует постоянный ток батареи в переменный с чистой синусоидой. Переключение занимает типично 2–6 мс; в спецификации максимальное время указано как 10 мс. ИБП также поддерживает холодный старт — включение от батареи при отсутствии напряжения во внешней сети. Для защиты подключённой техники предусмотрены функции, ограничивающие последствия сетевых помех, короткого замыкания, перегрузки, перегрева, перезаряда и глубокого разряда аккумулятора. В сетевом режиме при нагрузке свыше 110% заявлено отключение через пять минут. Эта характеристика не означает, что длительная работа с превышением допустимой мощности является штатным режимом.
Монтаж и эксплуатация
SN-600 предназначен для вертикальной установки в помещении. При монтаже корпус размещают на устойчивой поверхности, оставляя свободное пространство для отвода тепла и доступа к розеткам. Устройство рассчитано на эксплуатацию при температуре от 0 до +40 C и относительной влажности 10–90%. Степень защиты IP20 предполагает установку в сухом месте, без воздействия воды и токопроводящей пыли. Перед подключением проверяют суммарную мощность приборов и соответствие их вилок выходным розеткам. Нельзя превышать активную мощность 360 Вт или полную мощность 600 В·А. Для оборудования с электродвигателями следует учитывать пусковые токи: кратковременный стартовый пик может оказаться выше установившейся потребляемой мощности. Также необходимо обеспечить исправное заземление и периодически проверять состояние аккумулятора, поскольку его ёмкость со временем уменьшается.
Таким образом, ExeGate SineTower SN-600 сочетает линейно-интерактивную схему, автоматическую коррекцию напряжения и инвертор с чистой синусоидой. Мощность 600 В·А / 360 Вт, встроенная батарея 12 В / 7,2 А·ч и две розетки Schuko позволяют использовать его для локального резервного питания совместимой маломощной техники. При эксплуатации основными условиями остаются соблюдение предельной мощности, подходящий температурный режим и учёт ограниченного запаса энергии аккумулятора. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены решения для оснащения промышленных и инженерных объектов.
