ИБП ExeGate ServerRM EX293850RUS 1000 ВА: надежная защита оборудования от перебоев электропитания

ExeGate ServerRM EX293850RUS — линейно-интерактивный источник бесперебойного питания мощностью 1000 ВА и 650 Вт. Он поддерживает питание подключённой аппаратуры при отключении сети и корректирует часть отклонений напряжения без перехода на аккумуляторы. Модель выполнена в корпусе высотой 2U для установки в 19-дюймовую стойку и рассчитана на защиту серверного и сетевого оборудования, систем хранения данных и другой электроники.

Основные характеристики

ИБП применяется там, где кратковременный перебой питания может прервать вычисления, нарушить обмен данными или привести к потере результатов работы. Номинал 1000 ВА показывает полную мощность, а ограничение 650 Вт — предельную активную нагрузку. При подключении нескольких устройств учитываются оба значения: суммарная нагрузка не должна превышать ни одно из них. Основные параметры модели следующие:

• тип — линейно-интерактивный ИБП с однофазным входом и выходом,
• номинальная полная мощность — 1000 ВА,
• максимальная активная мощность — 650 Вт,
• номинальное входное напряжение — 230 В,
• рабочий диапазон входного напряжения — 140–300 В,
• выходное напряжение — 230 В ±10%,
• частота на входе и выходе — 50/60 Гц,
• форма напряжения при работе от батарей — ступенчатая аппроксимация синусоиды,
• время переключения на аккумуляторный режим — 2–6 мс, не более 10 мс,
• выходные разъёмы — две розетки Schuko и три разъёма IEC C13,
• аккумуляторный блок — две свинцово-кислотные батареи 12 В, 7,2 А·ч каждая,
• высота корпуса — 2U, предусмотрена установка в 19-дюймовую стойку.

Ёмкость батарей и время автономной работы не следует трактовать как фиксированную продолжительность поддержки нагрузки: фактический результат зависит от её мощности, состояния аккумуляторов и условий эксплуатации. При увеличении нагрузки время работы от батарей сокращается.

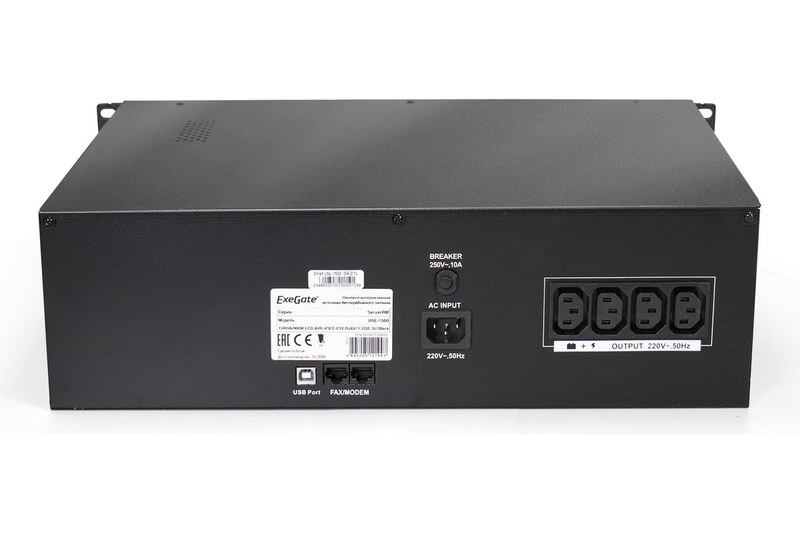

Конструкция и интерфейсы

В корпусе сочетаются силовая часть, система управления, дисплей, коммутационные элементы и внутренние аккумуляторы. Форма корпуса позволяет разместить устройство в серверной стойке, где его можно включить в общую систему резервированного электропитания. Основные функциональные узлы и элементы модели:

• автоматический регулятор напряжения AVR для коррекции сетевых отклонений,
• инвертор, формирующий переменное напряжение при питании от аккумуляторов,
• зарядное устройство и система контроля аккумуляторного блока,
• цветной ЖК-дисплей для отображения состояния ИБП,
• порт USB для связи с компьютером,
• две розетки Schuko и три выхода IEC C13 для подключения нагрузки,
• звуковая сигнализация изменения режима и аварийных состояний,
• защита от перегрузки, короткого замыкания, импульсных помех и глубокого разряда аккумуляторов.

Дисплей помогает оценивать входное и выходное напряжение, уровень заряда батареи и нагрузку. USB-интерфейс используется для передачи данных на компьютер; возможности автоматического завершения работы зависят от поддерживаемого программного обеспечения и настроек подключённой системы.

Принципы и режимы работы

При наличии сети ИБП передаёт питание подключённой аппаратуре и отслеживает параметры входного напряжения. Если оно выходит за установленные пределы, устройство корректирует его с помощью AVR. При серьёзном провале или исчезновении сетевого питания ИБП переключается на внутренние аккумуляторы, а инвертор поддерживает напряжение на выходах. Основные режимы работы:

• сетевой режим с подачей питания от электросети и коррекцией напряжения,
• аккумуляторный режим при пропадании или значительном ухудшении сетевого питания,
• режим зарядки батарей после восстановления сети,
• режим сигнализации при перегрузке или неисправном состоянии.

Поскольку модель относится к линейно-интерактивному типу, она не выполняет непрерывное двойное преобразование энергии. Между сетью и батарейным режимом происходит переключение; паспортное время составляет несколько миллисекунд. Большинство серверных блоков питания рассчитано на кратковременное прерывание, однако совместимость конкретной нагрузки следует оценивать с учётом её характеристик.

Монтаж и эксплуатация

Для штатной работы корпус закрепляют в стойке, обеспечивая надёжную фиксацию и свободный доступ воздуха к вентиляционным отверстиям. Силовые кабели подключают к предусмотренным выходам, не превышая пределы 1000 ВА и 650 Вт. Подключённые потребители должны соответствовать параметрам выходного напряжения и форме сигнала при работе от батарей. При эксплуатации учитываются следующие условия:

• устройство размещают в сухом помещении с рабочей температурой от 0 до 40 C,
• не допускают перекрытия вентиляционных отверстий и перегрева корпуса,
• не подключают нагрузку, суммарная мощность которой выше допустимой,
• периодически проверяют состояние батарей и реакцию ИБП на пропадание сети,
• после транспортировки или длительного хранения дают аккумуляторам зарядиться перед расчётной нагрузкой.

Встроенные свинцово-кислотные аккумуляторы являются расходным компонентом: со временем их ёмкость уменьшается, поэтому автономность может снижаться. Ступенчатая аппроксимация синусоиды также ограничивает применение с оборудованием, которому требуется чистая синусоидальная форма напряжения; такую совместимость проверяют по требованиям конкретного потребителя.

Практическое применение

Стоечное исполнение и набор выходов позволяют использовать EX293850RUS в телекоммуникационных шкафах, небольших серверных и узлах локальной сети. К нему могут подключаться серверы, маршрутизаторы, коммутаторы, терминалы и системы хранения данных, если их суммарная потребляемая мощность укладывается в параметры ИБП. Наличие как Schuko, так и IEC C13 упрощает размещение оборудования с разными типами сетевых шнуров. При проектировании резервирования следует учитывать не только рабочее потребление, но и пусковые токи, характер нагрузки и время, необходимое для корректного завершения процессов.

Таким образом, ExeGate ServerRM EX293850RUS объединяет автоматическую коррекцию напряжения, резервное питание от двух аккумуляторов, мониторинг через цветной дисплей и стоечный корпус высотой 2U. При мощности 1000 ВА и 650 Вт он подходит для защиты серверного и сетевого оборудования умеренной нагрузки, если его потребности совместимы со ступенчатой формой выходного сигнала в аккумуляторном режиме. Компания «Олниса» выступает поставщиком промышленного оборудования на территории России и стран СНГ. В её ассортименте представлены решения для электропитания, автоматизации и оснащения производственных объектов. Поставка ИБП ExeGate ServerRM EX293850RUS позволяет включить оборудование этой серии в инфраструктуру, где требуется резервирование питания для серверных и сетевых устройств.
