Температурный датчик ESBE: точность измерений и стабильность работы
Датчик ESBE — элемент автоматизированной системы отопления, который измеряет температуру воды, воздуха или поверхности трубопровода и передаёт данные регулятору. По этому сигналу контроллер управляет смесительным клапаном, насосом или источником тепла.
Технические характеристики
Электрические параметры определяют, сможет ли датчик корректно взаимодействовать с контроллером. Для выбранной модели следует сверять рабочий температурный диапазон, тип чувствительного элемента, его номинальную характеристику, длину кабеля и условия эксплуатации. Если артикул неизвестен, точные значения указывать нельзя: они могут различаться даже у датчиков одного производителя. При оценке технических данных учитывают следующие параметры:
- измеряемая величина — температура, выраженная в градусах Цельсия,
- тип чувствительного элемента — резистивный или иной, предусмотренный конкретным исполнением,
- выходной сигнал — изменение электрического сопротивления либо другой сигнал, совместимый с входом контроллера,
- рабочий диапазон температур — устанавливается документацией на конкретную модель,
- длина соединительного кабеля и допустимое расстояние до регулятора,
- условия окружающей среды и степень защиты корпуса, если они указаны изготовителем.
В резистивном датчике температура преобразуется в изменение сопротивления. Регулятор интерпретирует электрический параметр по заданной характеристике и получает температурное значение. У разных типов чувствительных элементов зависимость сопротивления от температуры различается, поэтому датчик с неподходящей характеристикой способен передавать контроллеру ошибочные данные даже при исправной проводке.
Конструкция и принцип работы

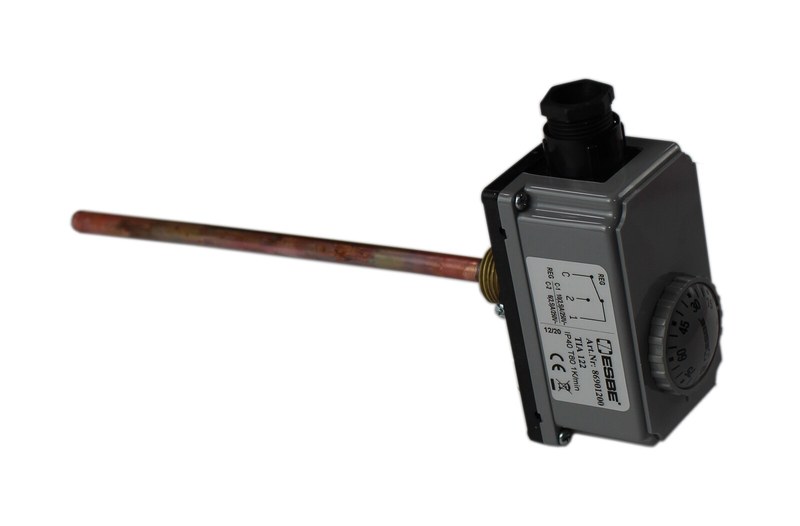

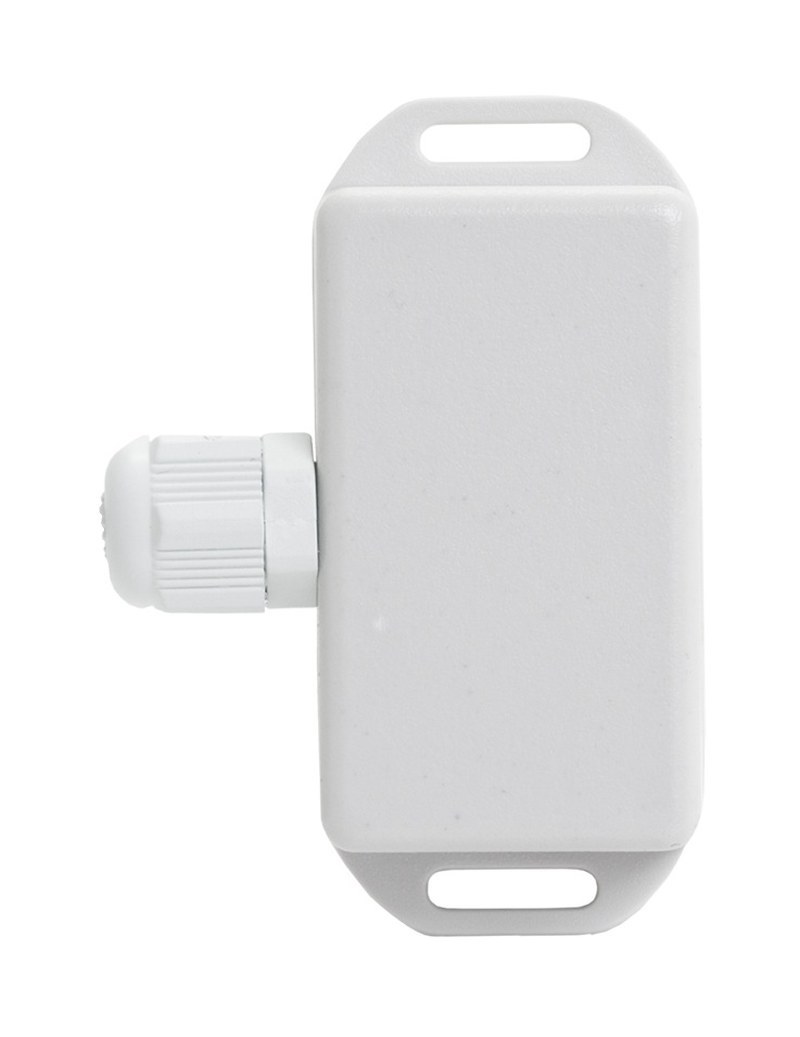

Конструкция зависит от места измерения. Обычно в ней предусмотрены чувствительный элемент, корпус или защитная оболочка и выводы для подключения. У погружного исполнения чувствительный элемент размещён в зонде; накладной вариант рассчитан на контакт с поверхностью трубы, а наружный корпус предназначен для размещения в окружающей среде. Материалы и степень защиты необходимо проверять по документации конкретного изделия. Работа системы проходит последовательно:
- чувствительный элемент реагирует на изменение температуры,
- электрический параметр элемента изменяется в соответствии с его характеристикой,
- сигнал поступает на совместимый вход контроллера,
- регулятор сравнивает измеренное значение с заданным или расчётным,
- контроллер подаёт команду исполнительному устройству отопительной системы.
При погодозависимом регулировании наружная температура используется для изменения температуры теплоносителя по заданному алгоритму. При измерении температуры подачи регулятор получает сведения о фактическом состоянии контура и может корректировать положение смесительного клапана. Сам датчик обычно не управляет клапаном напрямую: решение принимает контроллер.
Подключение и эксплуатация
Правильное расположение датчика влияет на точность измерения. Наружный датчик устанавливают так, чтобы на него не воздействовали прямое солнце и локальные источники тепла. Комнатный размещают в зоне, отражающей условия обслуживаемого помещения, вдали от сквозняков и нагретых приборов. Накладной датчик должен плотно прилегать к очищенной поверхности трубы; теплоизоляция участка вокруг него снижает влияние окружающего воздуха. При монтаже и эксплуатации учитывают несколько условий:
- схему подключения сверяют с инструкцией к датчику и контроллеру,
- для погружного исполнения используют предусмотренную точку установки и подходящую гильзу,
- кабель прокладывают с учётом возможных электрических помех и требований изготовителя,
- соединения защищают от влаги и механических повреждений в соответствии с условиями размещения,
- перед вводом в работу проверяют подключение и сопоставляют показания с ожидаемой температурой объекта.
При неисправности датчика контроллер может отображать ошибку, переходить в предусмотренный аварийный режим или получать недостоверные значения. Конкретная реакция определяется настройками регулятора. Поэтому диагностика должна учитывать не только сам чувствительный элемент, но также проводку, клеммы и совместимость с контроллером.
Области применения
Температурные датчики ESBE применяют в системах, где автоматика регулирует распределение тепла и поддерживает заданные параметры отопления. Они используются в котельных, тепловых пунктах, системах водяного отопления и контурах со смесительными клапанами. Наружное измерение подходит для погодозависимого управления, а контроль температуры в подающей линии помогает регулировать работу отдельного контура. В производственных и коммерческих зданиях датчики могут входить в состав систем отопления помещений, складов и технологических участков с водяным теплоносителем. Применение конкретной модели определяется её характеристиками и совместимостью с установленным регулятором.
Таким образом, датчик ESBE передаёт контроллеру сведения о температуре наружного воздуха, помещения или отопительного контура. Его конструкция и принцип монтажа зависят от точки измерения, а электрическая характеристика должна соответствовать входу регулятора. Поэтому технические параметры следует устанавливать по полному обозначению модели. Температурное измерение позволяет автоматике поддерживать заданный режим отопления и своевременно корректировать работу исполнительных устройств. Компания «Олниса» выступает поставщиком промышленного оборудования для предприятий и организаций России и стран СНГ.
