Блок питания ExeGate 600NPX: конструкция, принцип работы и функциональные возможности
ExeGate 600NPX — блок питания форм-фактора ATX с максимальной выходной мощностью 600 Вт. Он преобразует переменный ток электросети в стабилизированные напряжения, необходимые для работы материнской платы, процессора, накопителей и других компонентов вычислительной системы. В промышленной среде такая модель может применяться в стандартных ПК, рабочих станциях и компьютерных узлах автоматизации, если их энергопотребление и условия эксплуатации соответствуют возможностям устройства.
Технические характеристики
Блок предназначен для питания компонентов, использующих линии постоянного напряжения +12, +5 и +3,3 В. Наибольшая часть мощности приходится на линию +12 В, которая питает процессор и видеокарту. Модель рассчитана на установку в корпус с посадочным местом ATX и подключение к однофазной сети переменного тока. Основные параметры ExeGate 600NPX:
- Форм-фактор — ATX 12V v2.3;
- входной ток — до 8 А;
- максимальная мощность линии +12 В — 500 Вт;
- ток по каждой из двух линий +12V1 и +12V2 — до 23 А;
- максимальная суммарная мощность линий +3,3 и +5 В — 150 Вт;
- мощность линии +5Vsb — 12 Вт, ток — до 2,5 А;
- заявленная наработка на отказ — 120 000 часов;
- габариты — 150 × 86 × 140 мм, масса — около 0,92 кг.
Параметры определяют общий класс нагрузки, для которой предназначен блок. Суммарная мощность двух линий +12 В ограничена значением 500 Вт, поэтому при расчёте системы необходимо учитывать совокупное потребление процессора, видеокарты и других устройств, а не только номинал 600 Вт. Максимальный КПД 75 % показывает, что часть потребляемой из сети энергии рассеивается в виде тепла; это следует учитывать при оценке энергопотребления и вентиляции корпуса.
Конструкция и подключение

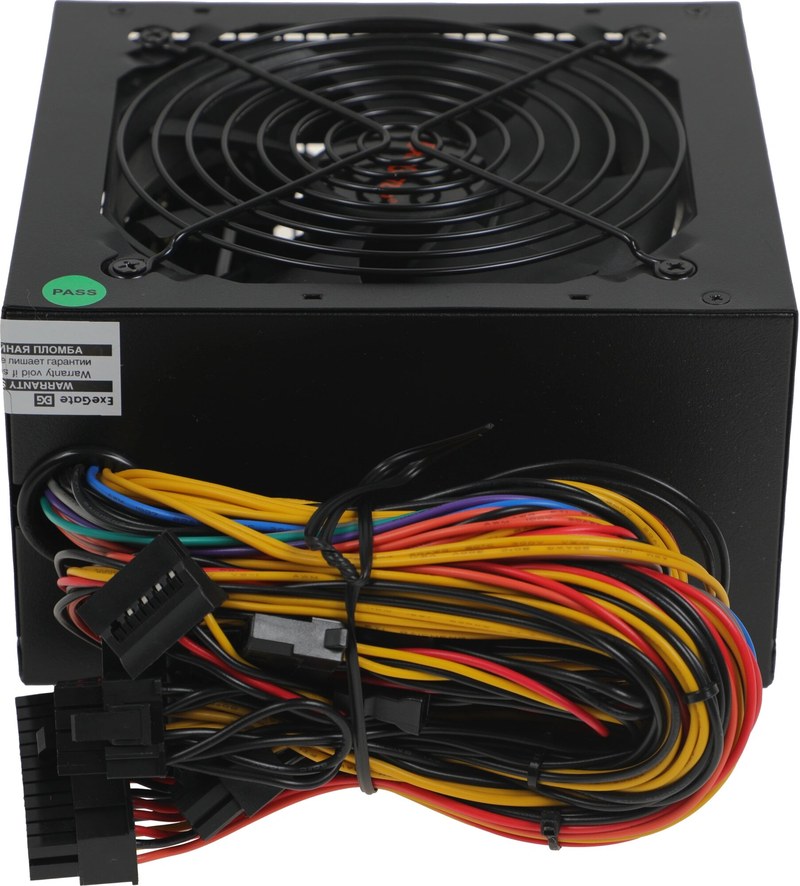

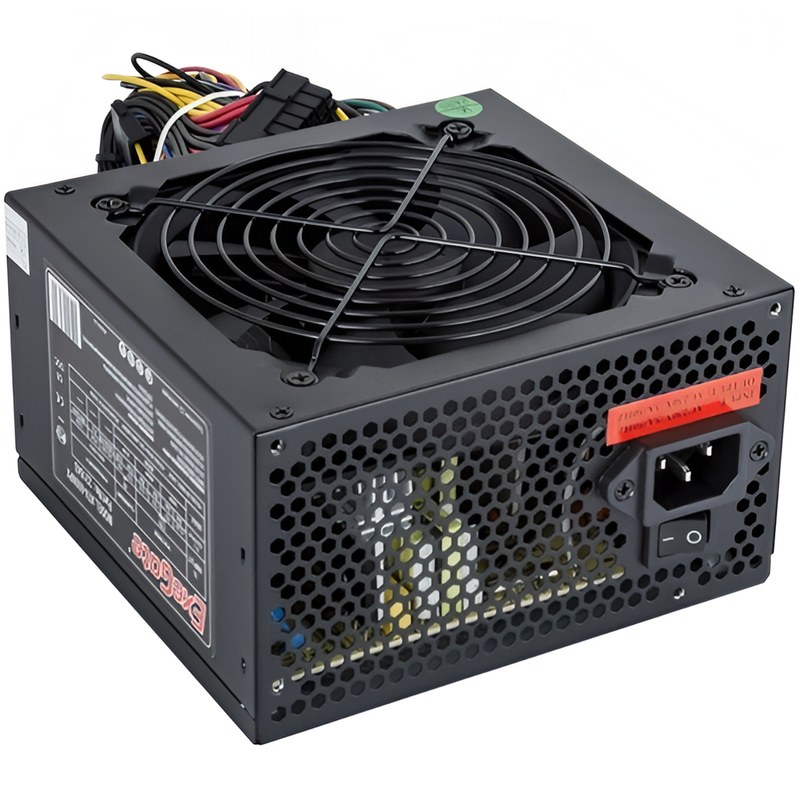

ExeGate 600NPX выполнен в металлическом корпусе ATX. Внутри размещены преобразовательные узлы, элементы фильтрации и защиты, а также вентилятор диаметром 120 мм. Вентилятор отводит тепло от силовых компонентов; фактический уровень шума зависит от температуры и нагрузки. Для подключения системных компонентов предусмотрены следующие разъёмы:
- два разъёма PCI-E формата 6+2 pin;
- пять разъёмов SATA для накопителей и совместимого оборудования;
- три разъёма IDE (Molex) для периферийных устройств.
Такой набор позволяет подключить основные узлы настольного компьютера без переходников при условии совместимости разъёмов и достаточной длины кабелей для выбранного корпуса. Перед монтажом проверяют посадочные места, расположение кабельных вводов и требования комплектующих к питанию. Сам блок закрепляют штатными винтами в отсеке корпуса, а кабели прокладывают так, чтобы они не перекрывали вентилятор и воздушные каналы.
Принцип работы и защита
Блок питания преобразует сетевое напряжение в постоянные напряжения, распределяемые по выходным линиям. Линия +12 В используется наиболее мощными потребителями, тогда как +5 и +3,3 В обслуживают отдельные узлы платы и периферии. Линия +5Vsb обеспечивает дежурное питание, когда компьютер выключен, но остаётся подключённым к сети. В спецификации указаны следующие виды защиты:
- SCP — защита от короткого замыкания;
- OVP — от превышения выходного напряжения;
- OPP/OLP — от перегрузки по мощности;
- OTP — от перегрева;
- SIP — защита от импульсных помех.
Защитные схемы предназначены для отключения или ограничения работы блока при соответствующих аварийных условиях. Они дополняют корректный подбор нагрузки, но не заменяют защиту электросети и соблюдение правил монтажа. Производитель указывает соответствие модели ряду сертификатов, включая CE, FCC и EAC.
Эксплуатация и применение
ExeGate 600NPX подходит для настольных компьютеров и вычислительных узлов, в которых требуется стандартное подключение ATX и мощность в пределах характеристик модели. В промышленной системе он может питать обычный компьютер, используемый как операторская станция, локальный сервер или узел обработки данных. При этом модель не является специализированным промышленным источником питания: она не предназначена для установки на DIN-рейку, непосредственного питания цепей управления или работы вне указанного температурного диапазона. При эксплуатации учитывают несколько условий:
- суммарная нагрузка не должна превышать 600 Вт, а потребление по +12 В — 500 Вт;
- нагрузку отдельных линий следует соотносить с указанными для них токами;
- вентиляционные отверстия и пространство перед вентилятором должны оставаться свободными;
- температура окружающей среды должна находиться в диапазоне от 0 до +40 C;
- подключение выполняют при отключённом от электросети оборудовании;
- перед запуском проверяют фиксацию разъёмов и отсутствие повреждений кабелей.
Особенно важно оценивать потребление видеокарты и процессора при совместной работе: наличие двух разъёмов PCI-E само по себе не подтверждает достаточность блока для любой конфигурации. Тепловой режим также зависит от вентиляции корпуса и длительности высокой нагрузки.
Таким образом, ExeGate 600NPX — блок питания ATX мощностью до 600 Вт с двумя линиями +12 В, набором разъёмов для типовой компьютерной сборки и защитами от основных электрических аварийных режимов. Его возможности определяются пределом 500 Вт по +12 В, максимальным КПД 75 % и рабочей температурой до +40 C. Устройство может использоваться в вычислительных системах промышленного назначения, если нагрузка, условия размещения и способ монтажа соответствуют его характеристикам. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте компании представлены компоненты для оснащения предприятий и технических систем. ExeGate 600NPX относится к оборудованию, применяемому в составе компьютерных узлов и рабочих мест.
