Блок питания ExeGate XP450 в составе современной компьютерной системы
ExeGate XP450 — компьютерный блок питания форм-фактора ATX мощностью до 450 Вт. Он преобразует переменный ток сети в стабилизированные линии постоянного напряжения, необходимые материнской плате, процессору, накопителям и другим компонентам компьютера. В промышленной среде такой блок может применяться в обычных рабочих станциях, операторских компьютерах и диагностических стендах, если их нагрузка соответствует его возможностям.
Технические характеристики
Блок распределяет питание по нескольким выходным линиям. При оценке совместимости важно учитывать не только общую мощность 450 Вт, но и допустимую нагрузку на отдельные линии, прежде всего на +12 В, от которой питаются процессор и видеокарта. Для версии XP450, представленной в спецификации производителя, указаны следующие параметры:
- форм-фактор ATX 12V версии 2.3;
- входное напряжение — 115–253 В переменного тока;
- максимальная заявленная эффективность — 76%;
- две линии +12 В с током до 16 А каждая, суммарная мощность по +12 В — до 350 Вт;
- выходы +3,3 В и +5 В — до 21 А и 15 А соответственно, их общая мощность ограничена 103 Вт;
- рабочая температура — от 0 до +40 C.
Показатель 450 Вт характеризует предельную суммарную мощность, но не означает, что всю её можно получить по любой линии. Ограничение 350 Вт по +12 В нужно учитывать при расчёте нагрузки процессора и видеокарты. Разные исполнения XP450 могут отличаться комплектом кабелей и разъёмов, поэтому перед установкой необходимо сверить артикул и маркировку конкретного экземпляра.
Конструкция и принцип работы

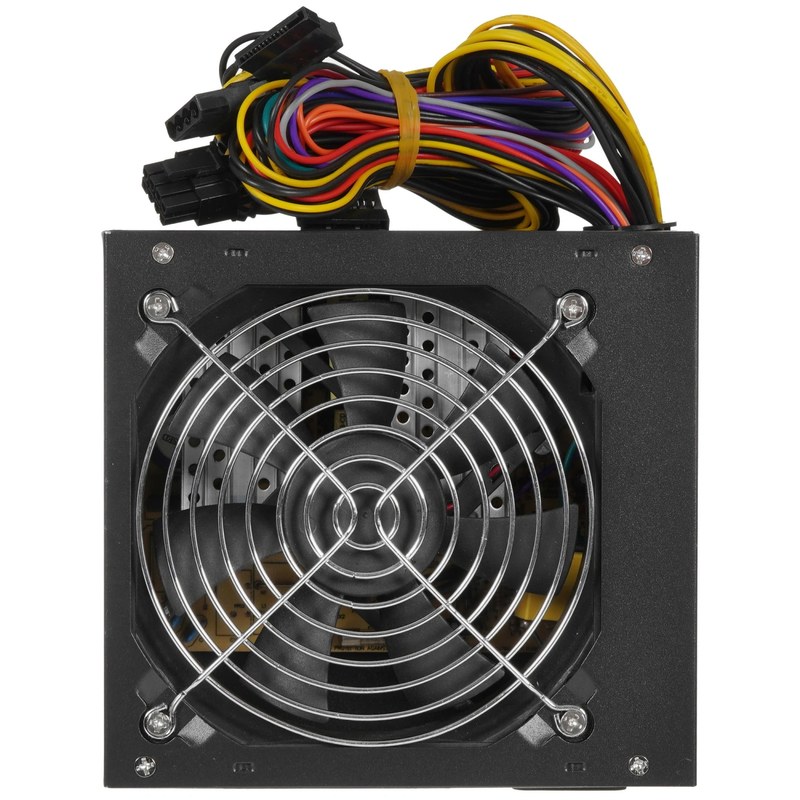

В корпусе ATX размещены преобразовательная схема, плата с электронными компонентами, кабельные выходы и система воздушного охлаждения. Сетевой ток проходит через входную часть блока, затем преобразуется в постоянное напряжение и распределяется по выходным линиям. Разъём ATX подключается к материнской плате, отдельный кабель CPU подаёт питание на процессор, а SATA и Molex используются для накопителей и совместимой периферии. Охлаждение обеспечивает вентилятор диаметром 120 мм. Он удаляет тепло, возникающее при работе преобразователя и силовых компонентов. Производитель указывает уровень шума 30–35 дБА; фактическое восприятие шума зависит от нагрузки, корпуса и расположения блока. В спецификации перечислены следующие виды защиты:
- SCP — от короткого замыкания;
- OVP и UVP — от повышенного и пониженного выходного напряжения;
- OTP — от перегрева;
- SIP — от импульсных помех на входе.
Такие схемы защиты снижают риск повреждения блока и подключённых узлов при ряде нештатных режимов, однако не заменяют корректный расчёт нагрузки и соблюдение правил электромонтажа.
Подключение и эксплуатация

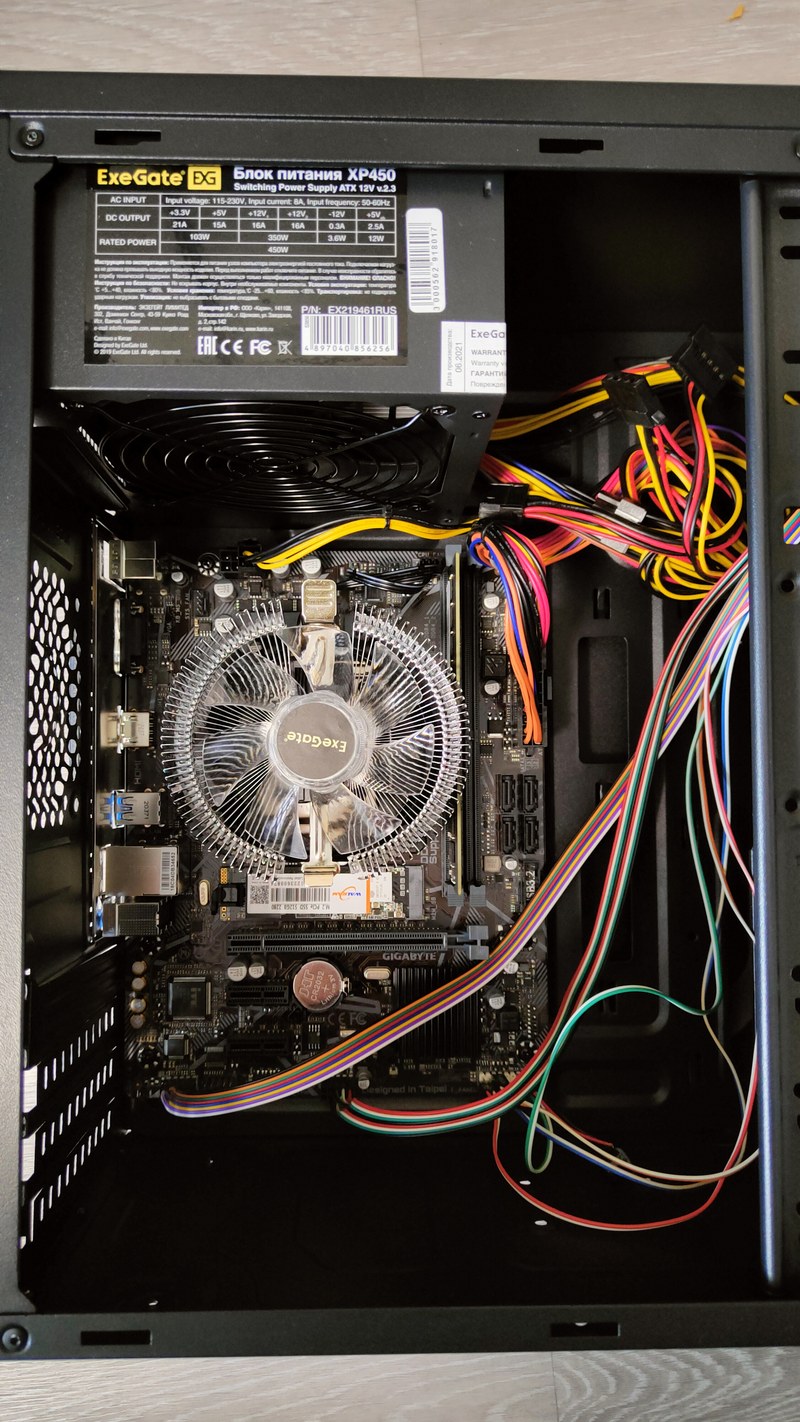

ExeGate XP450 устанавливается в стандартное посадочное место корпуса ATX и закрепляется винтами. Перед подключением проверяют соответствие разъёмов материнской плате и другим компонентам. Кабели не следует натягивать, пережимать панелями корпуса или прокладывать рядом с подвижными элементами вентиляторов. При эксплуатации необходимо обеспечить свободный доступ воздуха к решёткам блока и учитывать предельную температуру окружающей среды +40 C. Пыль на вентиляционных отверстиях ухудшает отвод тепла, поэтому корпус и воздушные каналы периодически очищают при отключённом питании. Блок не предназначен для работы вне компьютера или подключения к промышленным нагрузкам, если такая нагрузка требует специальных условий электрической изоляции, повышенной защиты от среды либо иных параметров, не заявленных для данной модели.
Применение и ограничения
Модель подходит для настольных компьютеров, используемых для офисных задач, диспетчерского контроля, работы с документацией и запуска прикладного программного обеспечения. Её также можно использовать в диагностических или измерительных рабочих станциях, когда состав установленного оборудования укладывается в ограничения по мощности и разъёмам. Для тяжёлых вычислительных систем и конфигураций с энергоёмкой видеокартой необходимо отдельно проверить суммарное потребление компонентов по линии +12 В. Недостаточно ориентироваться на маркировку «450 Вт»: важны пиковая нагрузка, распределение мощности между линиями и наличие подходящих кабелей. У разных ревизий XP450 комплектация разъёмов может различаться, поэтому совместимость конкретной сборки следует оценивать по её фактическому исполнению.
Таким образом, ExeGate XP450 выполняет преобразование сетевого напряжения в выходные линии питания, необходимые для работы настольного компьютера. Его мощность составляет до 450 Вт, а суммарная нагрузка по +12 В ограничена 350 Вт. Эти параметры делают модель применимой в системах с умеренным энергопотреблением при условии проверки нагрузки и разъёмов конкретной версии. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В её ассортименте представлены решения для оснащения предприятий, рабочих мест и технических систем. ExeGate XP450 может входить в поставку оборудования для компьютерных рабочих станций, если его характеристики соответствуют требованиям конкретной конфигурации.
