ИБП ExeGate Power Smart EP212519RUS — надежная защита оборудования от перебоев электропитания

ExeGate EP212519RUS — линейно-интерактивный источник бесперебойного питания (ИБП), известный также под обозначением SpecialPro Smart LLB-1000. Несмотря на формулировку «блок питания» в теме, это устройство не преобразует сетевое напряжение для питания компонентов компьютера напрямую: оно защищает подключённую нагрузку от перебоев и помогает сохранить её работоспособность при кратковременном отключении электричества. Модель рассчитана на общую и активную нагрузку до 1000 ВА и 650 Вт. ИБП подходит для питания средств автоматизации, вычислительной и сетевой техники, а также другого оборудования, которому требуется время для корректного завершения работы или перехода на резервное питание. Встроенный автоматический регулятор напряжения корректирует его отклонения без постоянного перехода на аккумуляторы.

Технические характеристики

Устройство поддерживает подключённую нагрузку при перебоях электроснабжения и сглаживает влияние некоторых нарушений качества сети. Максимальная мощность ограничивает суммарную нагрузку: при расчёте учитываются и ватты, и вольт-амперы, поэтому ориентироваться только на один показатель нельзя. Основные параметры модели:

• Номинальная полная мощность — 1000 ВА,
• активная мощность — 650 Вт,
• номинальное входное напряжение — 230 В,

• диапазон входного напряжения при работе от сети — 140–300 В,
• выходное напряжение — 220 В ±10%,
• входная частота — 50/60 Гц ±5%,
• выходная частота — 50/60 Гц ±1%,
• КПД в сетевом режиме — более 95%,
• время переключения на батареи — обычно 4–8 мс, максимально 13 мс,
• аккумуляторная группа — две герметичные свинцово-кислотные батареи 12 В, 7,2 А·ч каждая,
• время восстановления заряда до 90% — ориентировочно 4–6 часов,
• размеры корпуса — 123 × 189 × 345 мм,
• масса нетто — около 9,3 кг,
• степень защиты корпуса — IP20.

Автономность зависит от потребляемой мощности и состояния аккумуляторов. Для этой модели заявлено около 16,4 минуты при нагрузке 30%, 8,4 минуты при 50%, 4,2 минуты при 70% и 1,2 минуты при полной нагрузке. Эти значения показывают, что устройство предназначено прежде всего для кратковременного резервирования, а не для длительной автономной работы мощных потребителей.

Конструкция и основные узлы

В корпусе размещены силовые цепи, аккумуляторный блок, элементы автоматического регулирования, коммутации и контроля. Стальной корпус повышает механическую прочность и подходит для установки в помещениях с обычными условиями эксплуатации. Охлаждение и свободное пространство вокруг устройства важны для отвода тепла от силовых компонентов и батарей. К основным функциональным узлам относятся:

• входная цепь с сетевым кабелем длиной 1,2 м и вилкой с защитным контактом,
• узел автоматического регулирования напряжения AVR,
• инвертор для преобразования энергии аккумуляторов в переменное напряжение,
• две необслуживаемые герметичные свинцово-кислотные батареи,

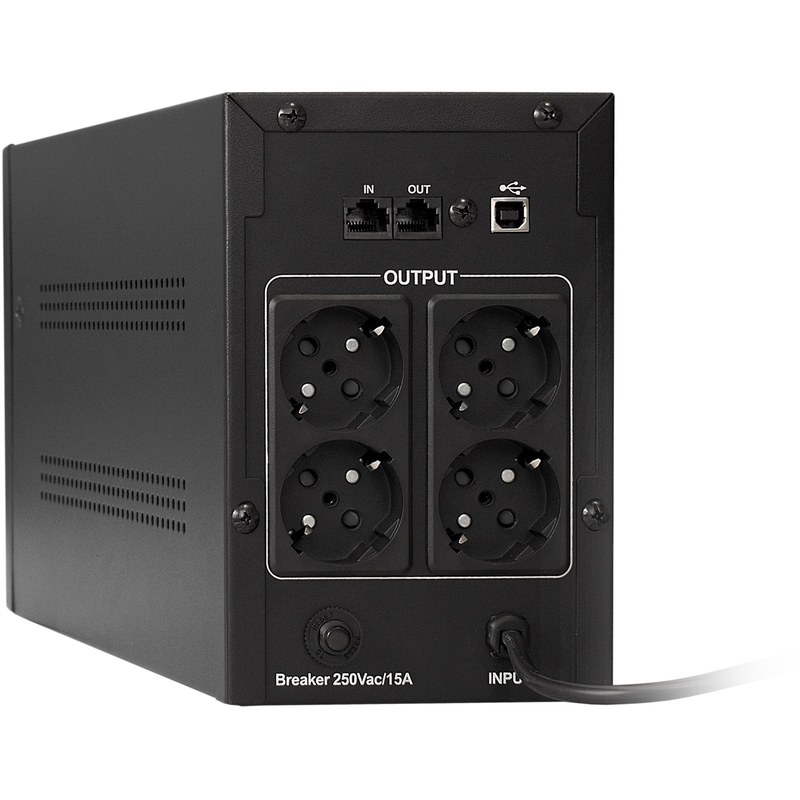

• четыре выходные розетки Schuko, каждая с резервированием от батареи,
• USB-интерфейс для связи с компьютером,

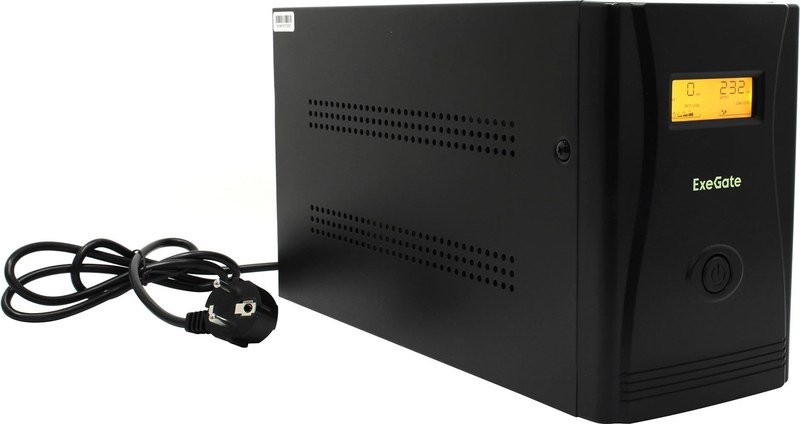

• LCD-дисплей для отображения состояния устройства,
• цепи фильтрации сетевых помех и защиты линии передачи данных.

Порты RJ-45 предназначены для защиты подключённой линии передачи данных от импульсных помех; они не заменяют сетевой коммутатор или маршрутизатор. Все четыре розетки получают резервное питание от аккумуляторов, поэтому пользователю следует распределять между ними нагрузку с учётом общего предела мощности ИБП.

Принципы и режимы работы

В нормальном режиме нагрузка получает питание от сети через внутренние цепи ИБП. AVR корректирует пониженное или повышенное входное напряжение, удерживая выход в установленном диапазоне. Такая коррекция помогает уменьшить число циклов разряда аккумуляторов при нестабильной сети. При исчезновении сетевого напряжения или выходе его параметров за пределы рабочего диапазона устройство переключает питание на инвертор. Инвертор формирует переменное напряжение с аппроксимированной ступенчатой синусоидой. Для оборудования с импульсными источниками питания эта форма часто применима, однако совместимость конкретной нагрузки следует оценивать по её требованиям к электропитанию. Основные режимы и функции ИБП:

• работа от сети с фильтрацией помех и коррекцией напряжения,
• питание нагрузки от аккумуляторов при нарушении электроснабжения,
• холодный запуск от батарей при отсутствии сети,
• автоматический перезапуск после восстановления сетевого питания,
• индикация параметров и состояния на LCD-дисплее,
• звуковые и визуальные предупреждения о переходе на батареи, низком заряде и неисправности.

При перегрузке в сетевом режиме предусмотрено отключение после пяти минут, если нагрузка превышает 110% допустимого уровня. Это защитный механизм, а не штатный режим эксплуатации: длительная работа с перегрузкой может привести к отключению оборудования и ускоренному износу аккумуляторов.

Подключение и эксплуатация

ИБП устанавливают вертикально на ровную устойчивую поверхность, оставляя пространство для вентиляции. Корпус рассчитан на применение внутри помещений: класс защиты IP20 не предусматривает защиту от воды, пыли и атмосферных воздействий. Рабочая температура составляет 0–40 C, относительная влажность — 0–90% при отсутствии конденсации. Перед подключением оценивают суммарную мощность оборудования и предусматривают запас относительно пределов 1000 ВА и 650 Вт. Нагрузку подключают к выходным розеткам, после чего ИБП соединяют с заземлённой электросетью. USB-подключение используют для мониторинга и корректного завершения работы компьютера или другого совместимого оборудования. Для USB-функций производитель предусматривает код активации программного обеспечения. Во время эксплуатации важно обеспечить доступ воздуха к корпусу и не закрывать вентиляционные отверстия. Аккумуляторы имеют ограниченный срок службы: их фактическая автономность уменьшается с возрастом, при частых глубоких разрядах и повышенной температуре. Состояние батарей проверяют периодически, а замену выполняют с соблюдением полярности и требований руководства. При длительном хранении устройство периодически подключают к сети для поддержания заряда.

Сферы применения

Модель может использоваться там, где кратковременный провал питания способен нарушить работу вычислительной или управляющей системы. В производственной среде её применяют для защиты рабочих станций операторов, сетевых узлов, регистраторов, контроллеров и периферийных устройств, если их суммарное потребление соответствует допустимым параметрам ИБП. К типичным задачам относятся:

• предотвращение внезапного отключения рабочей станции при кратком пропадании сети,
• сохранение связи сетевого оборудования на время переключения питания,
• защита приборов и электроники от импульсных помех,
• выигрыш времени для сохранения данных и штатного завершения процессов.

Устройство не следует рассматривать как источник длительного резервного питания для двигателей, нагревателей и других нагрузок с высоким пусковым током. Оно также не заменяет промышленный ИБП с расширенным временем автономной работы, если процесс требует продолжительного поддержания нагрузки. Ступенчатая аппроксимация синусоиды и ограничения по мощности должны учитываться при подключении оборудования с чувствительными источниками питания.

Таким образом, ExeGate EP212519RUS объединяет линейно-интерактивную схему, автоматическую регулировку напряжения, LCD-индикацию, USB-интерфейс и аккумуляторный резерв. При мощности до 1000 ВА и 650 Вт модель обеспечивает кратковременную поддержку совместимой нагрузки и позволяет снизить риск потери данных или остановки оборудования из-за перебоев сети. Для производственных систем её возможности определяются суммарной мощностью потребителей, требуемым временем автономной работы и совместимостью нагрузки с формой выходного напряжения. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте поставок представлены решения для оснащения предприятий и производственных объектов, включая оборудование для электропитания и защиты подключённых систем.
