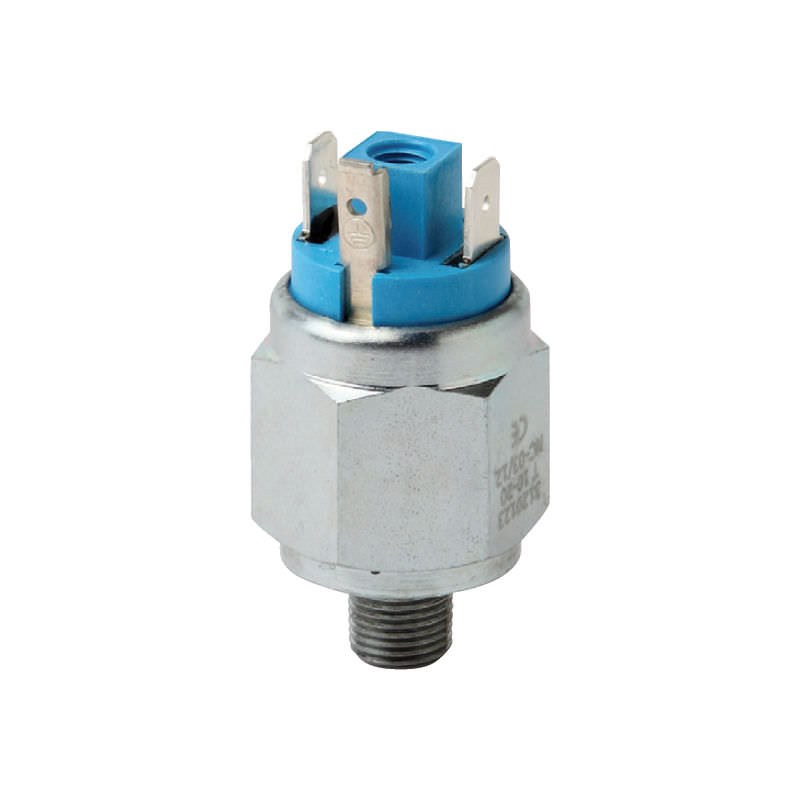

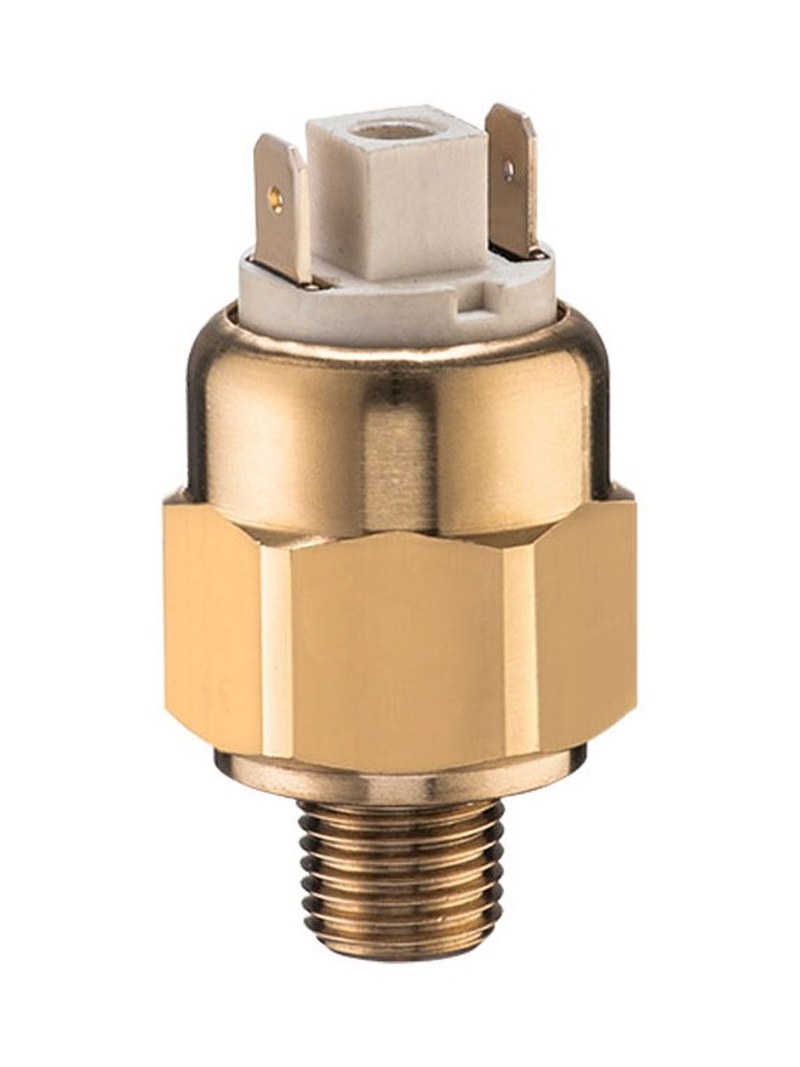

Датчик давления Euroswitch 35711269: надежное решение для промышленного контроля
Euroswitch 35711269 относится к электромеханическим вакуумным выключателям серии 357. Устройство реагирует на достижение заданного уровня разрежения и переключает электрический контакт. Такой сигнал можно использовать для включения или отключения оборудования, аварийного оповещения и контроля состояния вакуумной линии. В отличие от аналогового преобразователя давления, выключатель не передаёт непрерывное измеренное значение: он сообщает системе управления о достижении порога.
Технические характеристики
Вакуумный выключатель преобразует изменение давления в механическое воздействие на чувствительный элемент, а затем — в переключение электрической цепи. Уставку можно задать в пределах рабочего диапазона, поэтому устройство подходит для контроля конкретной точки срабатывания, например при создании разрежения или при его потере. Основные характеристики серии 357:
- чувствительный элемент — мембрана,
- диапазон настройки — от −50 до −900 мбар; конкретная уставка и допуск зависят от исполнения,
- тип контакта — нормально разомкнутый или нормально замкнутый,
- максимальное коммутируемое напряжение — 48 В переменного или постоянного тока,
- максимальный коммутируемый ток — 0,5 А; в каталоге для отдельных исполнений указана возможность заказа варианта на 2 А,
- электрическое подключение — плоские выводы Faston 6,3 × 0,8 мм; для варианта 357V предусмотрена прижимная пластина,
- корпус — латунь; исполнение из нержавеющей стали доступно по запросу,
- предельная температура рабочей среды — от 80 до 120 C в зависимости от материала мембраны,
- максимальное рабочее давление — 10 бар, предельное давление — 15 бар,
- степень защиты базового исполнения — IP00, поэтому защита от пыли и влаги зависит от установленного колпачка или разъёма,
- масса изделия — около 90 г.
В каталоге для серии указаны две настройки: −50...−500 мбар с допуском ±50 мбар и −100...−900 мбар с допуском ±100 мбар. Для кода 35711269 важно сверить точную уставку, резьбу и электрическое исполнение по маркировке и документации поставляемого изделия: параметры серии охватывают несколько вариантов.
Конструкция и принцип работы
Основу устройства составляет мембрана, отделяющая полость, соединённую с контролируемой линией, от механизма переключения. При изменении разрежения мембрана перемещается и воздействует на пружинный механизм. Когда давление достигает заданного порога, механизм переключает контакт. После обратного изменения давления контакт возвращается в исходное состояние; разница между точками срабатывания и возврата формирует гистерезис и предотвращает частые переключения при небольших колебаниях сигнала. Основные конструктивные узлы выполняют следующие функции:
- резьбовой штуцер соединяет выключатель с вакуумной линией,
- мембрана воспринимает перепад давления и передаёт усилие механизму,
- пружина задаёт сопротивление мембране и участвует в формировании порога,
- регулировочный винт изменяет уставку срабатывания,
- контактная группа переключает внешнюю электрическую цепь,
- выводы Faston или прижимная пластина обеспечивают подключение проводников.
Уставка задаётся механически регулировочным винтом. При её изменении следует ориентироваться на фактическое значение порога в системе, а не только на положение винта: точность настройки зависит от исполнения, условий измерения и скорости изменения давления. Каталог Euroswitch отдельно указывает, что настройка при повышении и понижении давления может различаться.
Подключение и эксплуатация
Выключатель устанавливают на предусмотренное для него присоединение вакуумной линии. Резьбу и способ уплотнения проверяют до монтажа; чрезмерное усилие при затяжке может повредить штуцер или корпус. Устройство следует размещать так, чтобы оно не подвергалось ударам, сильной вибрации и нагрузке от присоединённых трубок. Электрические параметры ограничивают применение устройства в цепи: напряжение не должно превышать 48 В, а ток — номинального значения конкретного исполнения. Если контакт управляет нагрузкой с пусковым током или значительной индуктивностью, коммутацию выполняют через промежуточное реле, подобранное для этой нагрузки. Подключение выполняют при снятом напряжении, а открытые контакты защищают от случайного замыкания. Перед вводом в работу проверяют герметичность соединения, соответствие среды материалу мембраны и правильность настройки. Базовое исполнение имеет IP00, поэтому его нельзя считать защищённым от попадания воды или пыли без соответствующего аксессуара. Материал мембраны и допустимая температура рабочей среды должны соответствовать конкретной среде и режиму установки.
Области применения
Euroswitch 35711269 используют там, где управляющей системе достаточно дискретного сигнала о достижении вакуумного порога. Выключатель может участвовать в автоматическом запуске, остановке или блокировке оборудования, а также в формировании сигнала о нарушении режима. Типовые задачи включают:
- контроль разрежения в вакуумных линиях,
- сигнализацию о потере вакуума,
- управление отдельными этапами технологического цикла,
- контроль работы пневматических и вакуумных узлов,
- передачу сигнала на реле или контроллер в составе оборудования.
При проектировании системы важно различать вакуумный выключатель и датчик с аналоговым выходом. Euroswitch 35711269 переключает контакт при достижении уставки; для регистрации текущего значения давления на всём протяжении диапазона требуется преобразователь с аналоговым сигналом.
