ИБП ExeGate NEO NNB-850: стабильное электроснабжение и защита подключенных устройств
ExeGate NEO NNB-850.LED.AVR.8SH.CH — линейно-интерактивный источник бесперебойного питания мощностью 850 ВА, или 510 Вт. Он поддерживает питание подключённой техники при кратковременных перебоях в сети, помогает компенсировать отклонения напряжения и фильтрует некоторые помехи. Модель рассчитана прежде всего на компьютерную, офисную и маломощную электронную аппаратуру. В промышленной среде её можно применять для отдельных периферийных устройств и некритичных маломощных нагрузок, если их требования к форме напряжения и времени автономной работы соответствуют возможностям ИБП.
Технические параметры
NNB-850 сочетает работу от сети с автоматическим переходом на аккумулятор при нарушении электроснабжения. Встроенный автоматический регулятор напряжения AVR корректирует входное напряжение без постоянного перехода на батарею. Модель имеет восемь выходных розеток, причём все они обеспечивают батарейное резервирование. Основные параметры устройства:
- полная выходная мощность — 850 ВА,
- активная выходная мощность — 510 Вт,
- номинальное входное и выходное напряжение — 220 В,
- диапазон входного напряжения для работы от сети — 140–300 В,
- входная частота — 50 ± 5 Гц,
- выходная частота — 50 ± 1 Гц,
- КПД при работе от сети — более 95 %,
- время переключения на аккумулятор — обычно 2–6 мс, максимально 10 мс,
- форма выходного сигнала при работе от батареи — ступенчатое приближение синусоиды,
- аккумулятор — герметичный свинцово-кислотный, 12 В, 9 А·ч,
- типичное время заряда до 90 % — 4–6 часов,
- габариты — 197 × 117 × 275 мм,
- масса — 5,3 кг,
- класс защиты корпуса — IP20,
- рабочая температура — от 0 до +40 C.
Показатели ВА и Вт описывают разные ограничения. Значение 850 ВА характеризует полную мощность, а 510 Вт — предельную активную мощность нагрузки. При подключении оборудования учитывают оба параметра и оставляют запас, чтобы пусковые токи и кратковременные скачки потребления не приводили к перегрузке. Фактическое время автономной работы зависит от суммарной мощности потребителей и состояния аккумулятора; номинал 9 А·ч сам по себе не определяет продолжительность резервирования для конкретной нагрузки.
Конструкция и индикация
Устройство выполнено в пластиковом корпусе чёрного цвета. На корпусе размещены восемь розеток Schuko, четыре порта USB Type-A 2.0 и светодиодные индикаторы. USB-порты предназначены для питания совместимых маломощных устройств; их наличие не означает, что через них можно контролировать работу ИБП с компьютера. Основные узлы модели выполняют следующие функции:
- входной сетевой фильтр снижает воздействие импульсных и высокочастотных помех,
- AVR корректирует отклонения напряжения в рабочем сетевом диапазоне,
- инвертор формирует выходное напряжение при работе от аккумулятора,
- зарядное устройство восстанавливает заряд встроенной батареи после её разряда,
- герметичный аккумулятор накапливает энергию для кратковременного резервирования,
- восемь выходных розеток подают питание на подключённую нагрузку,
- светодиодная индикация показывает режим работы или неисправность.
В документации указаны оранжевая мигающая индикация батарейного режима и красный индикатор неисправности. Звуковая сигнализация сообщает о переходе на аккумулятор и изменении состояния питания. Корпус имеет степень защиты IP20, поэтому аппарат предназначен для сухих закрытых помещений без воздействия воды и пыли в значительных количествах.
Принципы и режимы работы
В нормальном режиме нагрузка получает питание от электросети, а аккумулятор поддерживается в заряженном состоянии. Если напряжение выходит за пределы диапазона сетевой работы или пропадает, ИБП переключает выход на инвертор, использующий энергию батареи. Заявленное типичное время перехода составляет 2–6 мс. Оно позволяет большинству компьютерных блоков питания продолжить работу без перезапуска, но совместимость зависит от характеристик конкретного потребителя. Основные режимы и функции NNB-850:
- работа от сети с регулированием напряжения посредством AVR,
- питание нагрузки от аккумулятора при нарушении электроснабжения,
- фильтрация сетевых помех и подавление импульсных перенапряжений,
- индикация батарейного режима и неисправности,
- холодный старт — включение ИБП без присутствия напряжения в сети,
- защита от перегрузки и аварийных электрических воздействий.
При отключении сети выходное напряжение имеет ступенчатую аппроксимацию синусоиды, а не чистую синусоидальную форму. Поэтому перед подключением оборудования с электродвигателями, трансформаторными блоками питания, насосами, компрессорами или повышенными требованиями к форме напряжения следует проверить допустимость такого сигнала в документации самого оборудования. По мощности и типу выходного напряжения NNB-850 не следует рассматривать как источник для крупных технологических установок или критичных производственных приводов.
Подключение и эксплуатация

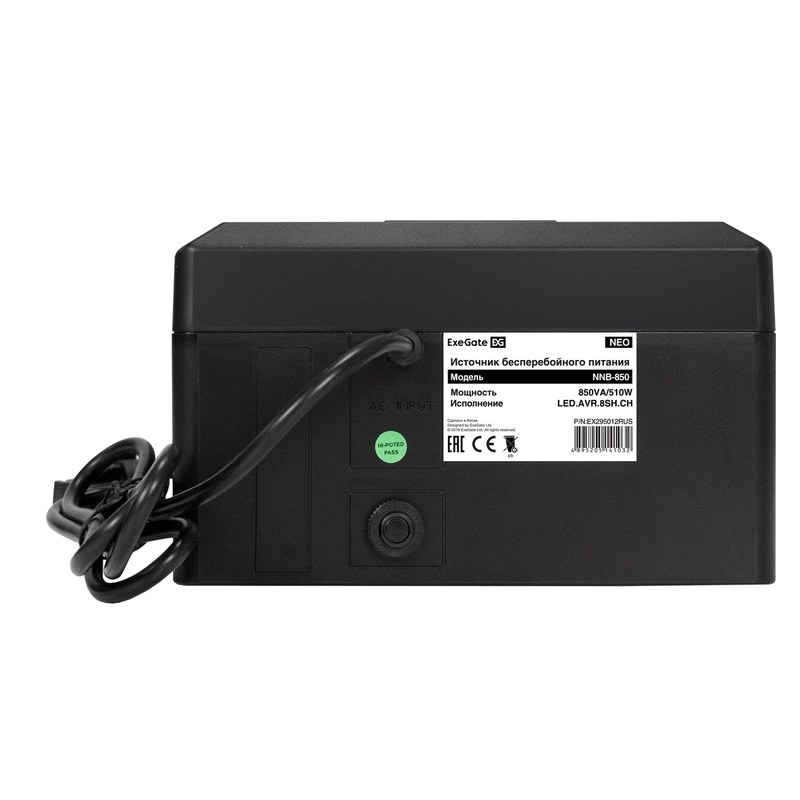

ИБП подключается к однофазной сети через несъёмный кабель с заземлённой вилкой. До подключения нагрузки требуется разместить аппарат на ровной устойчивой поверхности, оставить свободное пространство вокруг корпуса для отвода тепла и убедиться, что розетка имеет исправный защитный контакт. Не рекомендуется закрывать вентиляционные отверстия или размещать устройство рядом с источниками тепла и влаги. При вводе в работу учитывают следующие правила:
- суммарная нагрузка не должна превышать 510 Вт и 850 ВА,
- потребители распределяют по розеткам с учётом их мощности и пусковых токов,
- после разряда батарее дают время на восстановление заряда,
- рабочую температуру поддерживают в пределах от 0 до +40 C,
- время автономной работы проверяют под фактической нагрузкой,
- не подключают оборудование, которому необходима чистая синусоида, без подтверждения совместимости.
Аккумулятор является расходным элементом: его ёмкость постепенно уменьшается из-за старения, температуры и циклов разряда. Если при прежней нагрузке время резервирования заметно сокращается, батарея может требовать замены. Возможность самостоятельной или горячей замены в открытых технических характеристиках модели не подтверждена, поэтому порядок обслуживания следует сверять с руководством конкретной поставки.
Таким образом, ExeGate NEO NNB-850.LED.AVR.8SH.CH — компактный линейно-интерактивный ИБП с мощностью 510 Вт, AVR, восемью батарейными розетками и аккумулятором 12 В, 9 А·ч. Его возможности соответствуют резервированию компьютерной и другой совместимой маломощной аппаратуры при кратковременных перебоях питания. При эксплуатации необходимо учитывать предел активной мощности, время автономной работы и ступенчатую форму выходного сигнала. Компания «Олниса» поставляет промышленное оборудование на территории России и стран СНГ. В ассортименте поставок представлены устройства для оснащения предприятий, производственных площадок и инженерной инфраструктуры. ИБП ExeGate NEO NNB-850 относится к оборудованию, применяемому для резервирования питания совместимых электронных нагрузок.
