ИБП ExeGate SpecialPro — стабильная работа техники при перебоях электросети

ExeGate SpecialPro — семейство линейно-интерактивных источников бесперебойного питания, предназначенных для сохранения электроснабжения вычислительной, телекоммуникационной и управляющей аппаратуры при отклонениях параметров сети. Устройство размещается между однофазной линией и нагрузкой, контролирует входное напряжение, корректирует его встроенным автоматическим регулятором и при недопустимом провале либо исчезновении сети переводит потребителей на аккумуляторно-инверторный тракт.

Технические характеристики

Параметры UNB-800 определяют допустимые режимы включения, совместимость с нагрузкой и требования к питающей линии. Ключевые значения конкретной модификации представлены ниже:

• полная мощность — 800 ВА,
• активная мощность — 480 Вт,
• допустимая частота на входе — 45–65 Гц,
• номинальное выходное напряжение — 220 В,
• выходной диапазон в сетевом режиме — 198–242 В,
• типичное время переключения — 2–6 мс, предельное — 10 мс,
• аккумулятор — герметичный необслуживаемый свинцово-кислотный, 12 В, 9 А·ч,
• восстановление заряда до 90 % — за 4–6 часов.

Особенности конструкции

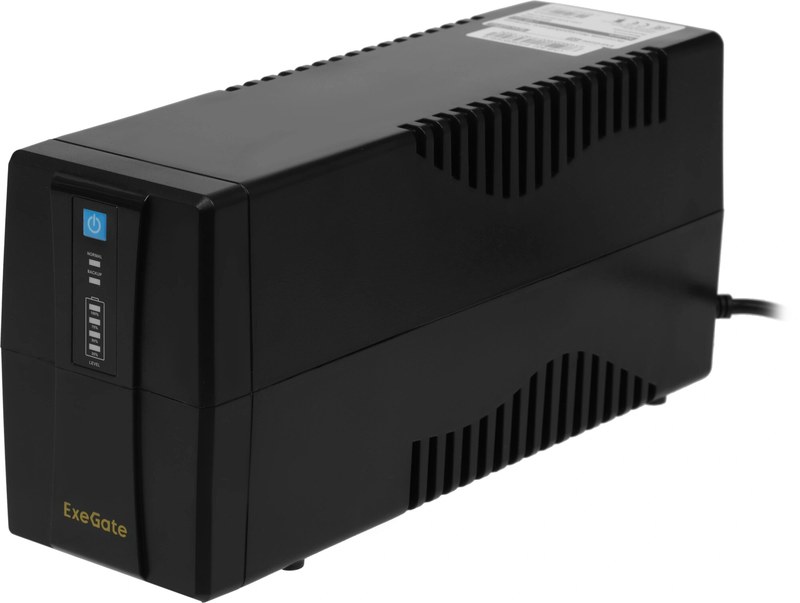

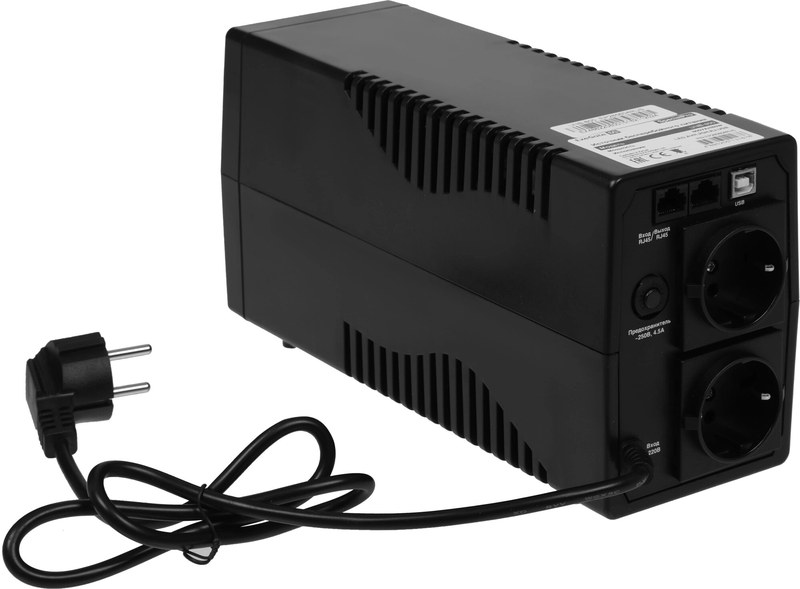

Функциональная структура ИБП объединяет входной фильтр, автоматический регулятор напряжения AVR, зарядное устройство, аккумулятор, инвертор, коммутационный узел, цепи контроля и выходную группу. AVR изменяет уровень напряжения без расходования энергии батареи, когда сеть остается в корректируемом диапазоне. Такое решение сокращает число аккумуляторных циклов при продолжительных просадках и завышенном напряжении, характерных для нагруженных распределительных линий. Герметизированная свинцово-кислотная батарея работает в буферном режиме: при наличии сети зарядный узел поддерживает ее готовность, а при аварии энергия поступает к инвертору. Долив воды не требуется, но следует контролировать температуру и остаточную емкость. Вентиляционные проемы корпуса нельзя перекрывать. Компоновка выходов зависит от P/N. У исполнения EX292592RUS предусмотрены одна розетка Schuko и два разъема IEC C13. Наличие иных сочетаний у одноименных вариантов UNB-800 требует сверки кода поставки до включения нагрузки. Сетевой ввод выполнен несъемным кабелем с евровилкой. Индикация и звуковая сигнализация сообщают о сетевом, батарейном и аварийном состояниях, позволяя оператору оценить режим без вскрытия корпуса.

Принцип работы

Алгоритм преобразования энергии зависит от качества входной сети. Последовательность процессов можно представить следующим образом:

• при нормальном напряжении нагрузка питается от сети через фильтрующие и коммутационные цепи,
• при умеренном отклонении AVR повышает или понижает уровень без перехода на аккумулятор,
• при выходе параметров за допустимую область контроллер отключает сетевой тракт,
• постоянное напряжение батареи преобразуется инвертором в переменное выходное,
• после восстановления устойчивой сети нагрузка возвращается на основной тракт,
• зарядное устройство компенсирует израсходованную емкость аккумулятора.

Миллисекундное переключение приемлемо для компьютерных блоков питания с достаточным временем удержания напряжений. В автономном режиме формируется ступенчатая аппроксимация синусоиды. Поэтому совместимость электродвигателей, трансформаторов и устройств с повышенным пусковым током проверяют отдельно.

Защитные функции и контроль режима

Защита источника должна рассматриваться совместно с аппаратами распределительного щита, заземлением и ограничением мощности подключенных устройств. Рабочий контроль охватывает следующие условия:

• недопущение превышения полной и активной мощности,
• контроль глубокого разряда аккумулятора,
• фильтрация импульсных помех и подавление кратковременных выбросов,
• звуковое оповещение о переходе на резерв и аварийных состояниях,
• возврат к сетевому питанию после стабилизации входных параметров.

Эксплуатация и области применения

Перед вводом в работу проверяют номиналы нагрузки, кабели, условия теплообмена и розеточную группу. После длительного хранения батарее дают восстановить заряд. Нагрузку распределяют с резервом, исключают каскадное соединение ИБП и не применяют разветвители неопределенного качества. Основные области применения серии:

• контроллеры локальной автоматизации и диспетчерские панели,
• кассовые узлы, регистраторы и периферийные вычислительные устройства,
• маломощные серверные компоненты в пределах параметров выбранной модели.

При выборе учитывают ватты и вольт-амперы, характер потребления, требуемую автономность и тип соединителей. Запас снижает нагрев силовых компонентов. Для нагрузки, которой нужна чистая синусоида либо нулевое время переключения, применяют ИБП другой топологии.

Таким образом, ExeGate SpecialPro — линейно-интерактивная платформа для защиты совместимой электроники от исчезновения питания и отклонений напряжения. Связка AVR, батареи, инвертора и переключателя обеспечивает стабилизацию без лишнего разряда и резервирование при аварии. Для корректного применения проверяют P/N, оба ограничения мощности, форму автономного сигнала и разъемы. Компания «Олниса» осуществляет поставку источников бесперебойного питания ExeGate SpecialPro и другого промышленного оборудования. Поставка выполняется для оснащения производственных, инфраструктурных и коммерческих объектов с учетом обозначения заказанной модификации.
