Источник бесперебойного питания ExeGate PowerExpert ULS 1000 LCD — контроль, защита и автономная работа

ExeGate PowerExpert ULS-1000 LCD представляет собой однофазный источник бесперебойного питания класса on-line для серверов, сетевых узлов, рабочих станций и управляющей электроники. Исполнение с P/N EP285646 сочетает полную мощность 1000 ВА с активной мощностью 1000 Вт. Коэффициент мощности 1 исключает разрыв между доступными значениями в вольт-амперах и ваттах. Двойное преобразование отделяет нагрузку от нестабильной сети: входное напряжение выпрямляется, а инвертор формирует новый сигнал с заданными параметрами. При исчезновении сети энергия поступает от аккумуляторов без коммутационной паузы. Схема защищает аппаратуру от провалов, импульсов и искажений синусоиды.

Технические характеристики

Основные параметры исполнения EP285646:

• топология — on-line с двойным преобразованием энергии,
• полная и активная мощность — 1000 ВА и 1000 Вт,
• номинальное входное напряжение — 230 В,
• рабочий входной диапазон — 110–300 В при нагрузке до 50 %, 143–300 В при нагрузке 50–75 %, 177–276 В при нагрузке 75–100 %,

• входная частота — 50/60 Гц с отклонением ±6 Гц,
• устанавливаемое выходное напряжение — 208, 220, 230 или 240 В,
• выходная частота — 50/60 Гц с точностью ±0,1 %,
• форма выходного сигнала — чистая синусоида,
• время переключения на аккумуляторы — 0 мс,
• КПД при работе от сети — более 96 %, от батарей — более 89 %,
• батареи — два герметичных элемента ExeGate HR 12-7.2 напряжением 12 В,
• ориентировочная автономность — 7,4 минуты при 50 %, 4,2 минуты при 70 % и 2,5 минуты при 100 % нагрузки,
• входной разъём — IEC C14, выходные разъёмы — шесть IEC 320 C13,
• габариты — 88 × 438 × 420 мм, монтажная высота — 2U,
• степень защиты корпуса — IP20, рабочая температура — 0–40 C.

Принцип двойного преобразования

В сетевом режиме выпрямитель преобразует переменный ток в постоянный и питает общую шину DC. От неё работает инвертор и заряжается аккумуляторная сборка. Инвертор синтезирует выходную синусоиду независимо от кратковременных изменений входной амплитуды. Нагрузка получает стабилизированное напряжение, пока параметры линии находятся в допустимой области. При выходе сети за рабочие пределы батареи поддерживают шину DC, а инвертор продолжает формировать сигнал. Нулевая пауза объясняется постоянным подключением потребителей к инвертору. После восстановления сети выпрямитель питает нагрузку, а зарядный узел восполняет ёмкость батарей током до 1 А. Статический байпас создаёт резервный путь при перегрузке или внутреннем нарушении, если параметры сети допускают переключение.

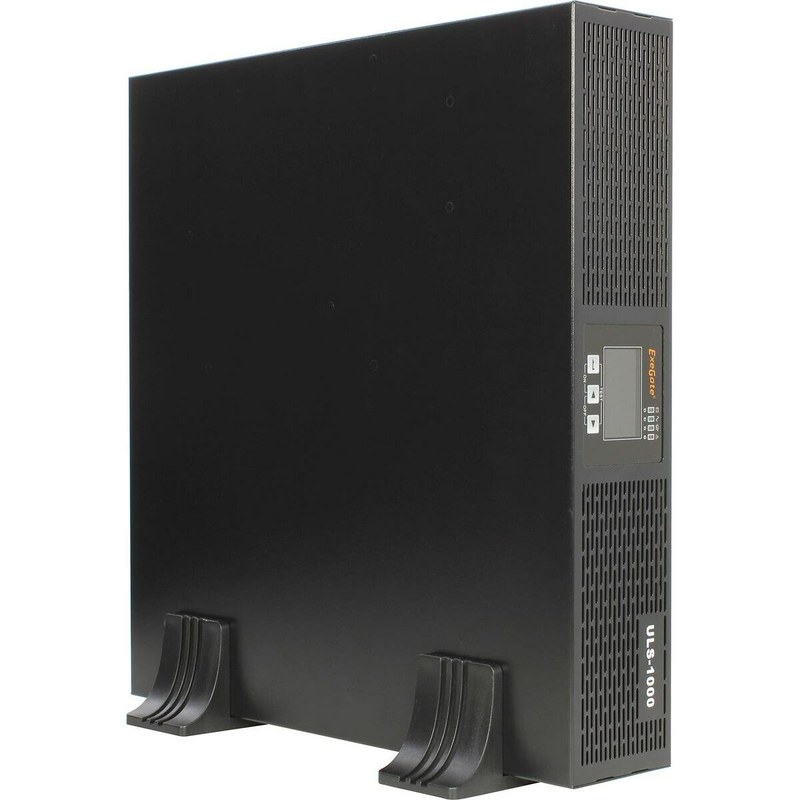

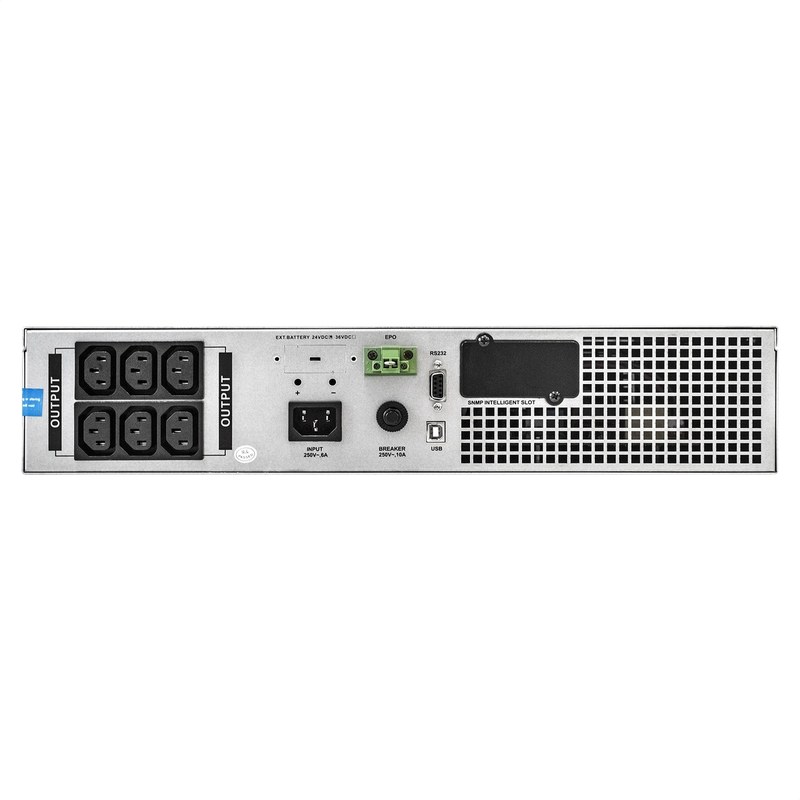

Стальной корпус высотой 2U допускает горизонтальный монтаж в 19-дюймовую стойку и вертикальную установку на опоры. Поворотный ЖК-блок сохраняет читаемость в обеих ориентациях. Принудительное охлаждение отводит тепло от силовых компонентов и батарей; вентиляционные зоны нельзя перекрывать. На тыльной панели находятся вход IEC C14, шесть розеток IEC 320 C13 с батарейной поддержкой, коммуникационные порты и слот SNMP. Разнесение силовых и сигнальных соединений упрощает прокладку кабелей. Герметичные свинцово-кислотные батареи не требуют долива электролита, но их ресурс зависит от температуры, глубины разрядов и хранения без подзаряда.

Контроль, интерфейсы и защита

ЖК-дисплей отображает состояние входа, выхода, нагрузки, батарей и режима. Индикация позволяет оценивать запас мощности и фиксировать аварии. Порты USB и RS-232 обеспечивают обмен данными с системой мониторинга. Слот SNMP поддерживает сетевое наблюдение после установки совместимой платы. Защита учитывает величину и длительность перегрузки. В сетевом режиме при 102–110 % отключение выполняется через 30 минут, при 110–130 % — через 10 минут, при 130–150 % — через 30 секунд, свыше 150 % — через 500 мс. От батарей интервалы сокращаются до 10 минут, 1 минуты, 10 секунд и 500 мс соответственно. Алгоритм допускает краткий пусковой процесс, но предотвращает перегрев инвертора.

Эксплуатационные требования

Перед подключением проверяют активную мощность и пусковые токи потребителей. Постоянная работа на пределе 1000 Вт нежелательна: запас снижает нагрев и учитывает изменение конфигурации. Автономность зависит от загрузки, возраста и температуры батарей, истории циклирования и остаточной ёмкости. К ключевым условиям корректной эксплуатации относятся:

• подключение к однофазной линии L, N и PE с исправным защитным проводником,
• соблюдение температурного диапазона и отсутствие конденсации влаги,
• сохранение свободного пространства у вентиляционных отверстий,
• исключение присоединения нагрузки с мощным повторно-кратковременным пуском без расчёта,
• периодическая проверка батарей и контроль прогнозируемого времени автономии,
• надёжная фиксация корпуса и кабелей при стоечном размещении,
• проверка выбранного выходного напряжения до включения ответственных потребителей.

Области применения

Модель рассчитана на оборудование, которому необходимы синусоидальное напряжение и непрерывное питание:

• серверы начального уровня и системы хранения данных,
• маршрутизаторы, коммутаторы и телекоммуникационные шлюзы,
• промышленные компьютеры и операторские станции,
• контроллеры автоматизации и устройства диспетчеризации,
• системы видеонаблюдения и контроля доступа,
• измерительные комплексы с допустимой нагрузкой в пределах мощности ИБП.

Таким образом, ExeGate PowerExpert ULS-1000 LCD с P/N EP285646 является on-line ИБП с коэффициентом мощности 1, нулевым временем перехода на батареи и чистой синусоидой. Широкий входной диапазон уменьшает число автономных включений, а стоечная либо вертикальная установка облегчает интеграцию. Интерфейсы USB, RS-232 и опциональный мониторинг обеспечивают контроль, тогда как ступенчатая защита ограничивает последствия перегрузки. Компания «Олниса» осуществляет поставку ExeGate PowerExpert ULS-1000 LCD и другого промышленного оборудования. Поставка выполняется для оснащения объектов энергетики, автоматизации, связи и вычислительной инфраструктуры.
