ИБП ExeGate FineLine SX500 LCD AVR 2SH — стабильное питание и автоматическая регулировка напряжения
ExeGate FineLine SX500 LCD AVR 2SH представляет собой линейно-интерактивный источник бесперебойного питания, предназначенный для защиты маломощной электронной аппаратуры от исчезновения сетевого напряжения, его продолжительных отклонений и кратковременных помех. Номинальная полная мощность устройства составляет 500 В·А, активная — 300 Вт. Такое соотношение определяет рациональную область применения модели: рабочие станции начального уровня, сетевые накопители, маршрутизаторы, кассовые узлы, системы связи и отдельные элементы автоматики.
Технические характеристики
Ключевые параметры модели представлены ниже:
- линейно-интерактивная схема преобразования,
- номинальная полная мощность 500 В·А,
- допустимая активная мощность 300 Вт,
- автоматическое регулирование сетевого напряжения AVR,
- две выходные розетки Schuko с защитным контактом,
- жидкокристаллический дисплей для контроля состояния,
- встроенная герметичная свинцово-кислотная батарея,
- ступенчатая аппроксимация синусоиды в автономном режиме,
- звуковая и визуальная сигнализация,
- возможность запуска при отсутствии входного напряжения.
Особенности конструкции

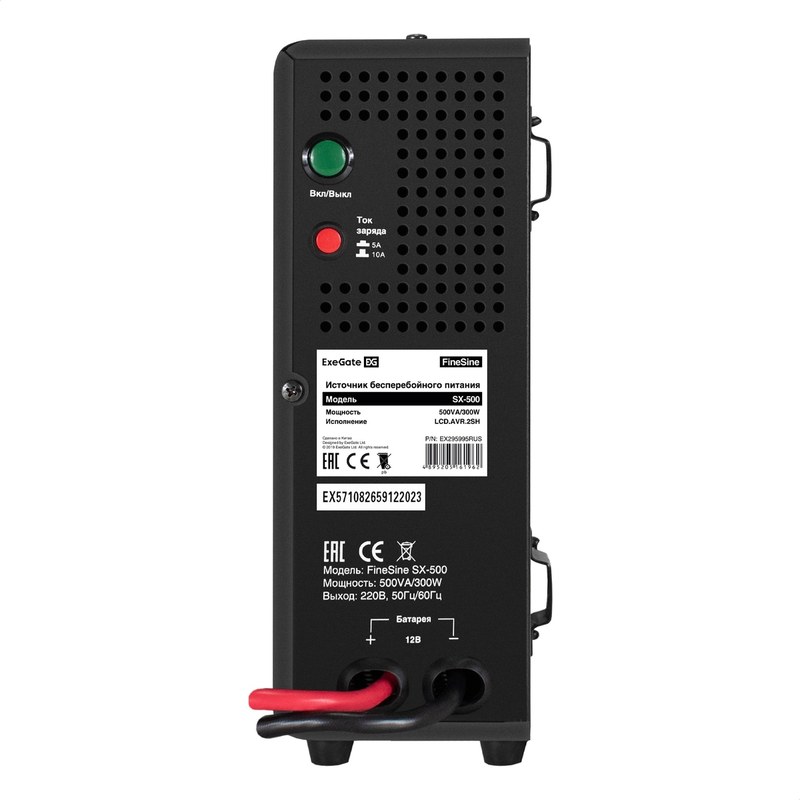

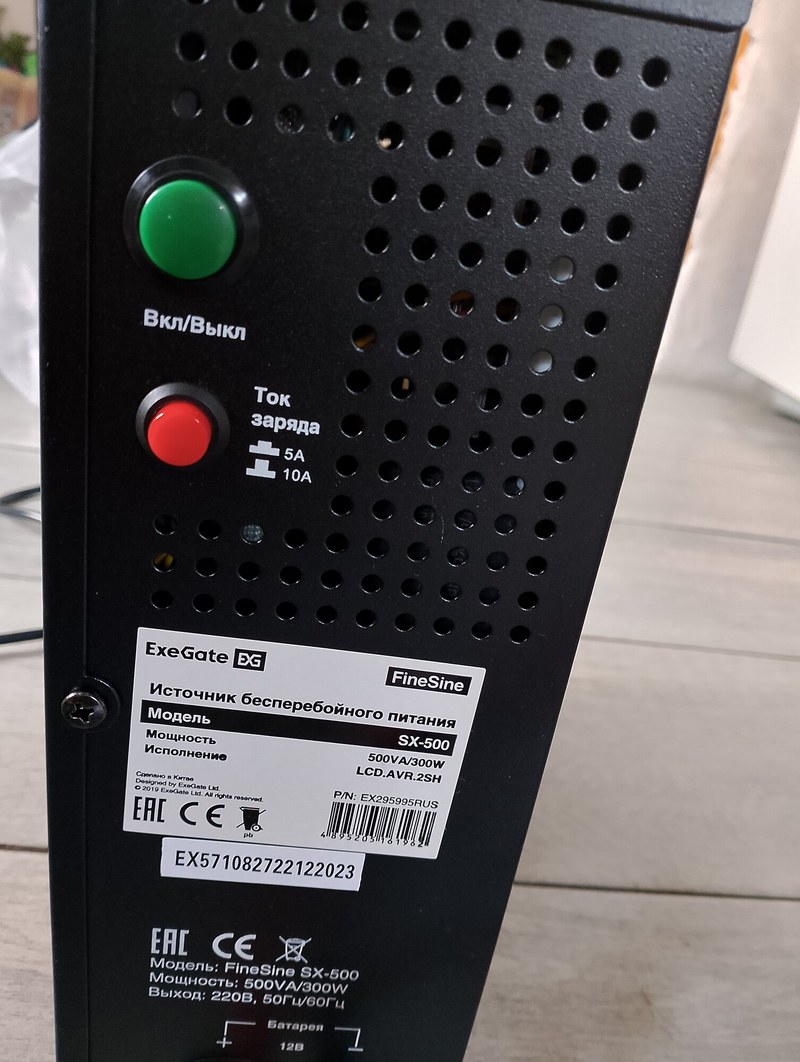

В корпусе размещены сетевой тракт, автотрансформатор AVR, инвертор, зарядный узел, аккумулятор, коммутационные элементы и управляющая электроника. Две розетки Schuko допускают непосредственное подключение оборудования с евровилками без кабелей-переходников IEC. Защитный контакт сохраняет заземление только при подключении самого ИБП к исправной трехпроводной сети. Использование разветвителей затрудняет контроль суммарной мощности и повышает вероятность перегрузки соединений. Фронтальный ЖК-экран отображает входные и выходные параметры, загрузку, режим работы и состояние батареи. Индикация помогает отличить сетевое питание от автономного, выявить перегрузку и оценить энергетический резерв. Звуковой сигнал сообщает о переходе на батарею и аварийных состояниях без постоянного наблюдения за экраном. Вентиляционные проемы участвуют в естественном отводе тепла, поэтому при установке нельзя перекрывать движение воздуха или располагать корпус рядом с источниками нагрева.
Принцип работы
При допустимом сетевом напряжении нагрузка получает энергию через входной тракт источника. Одновременно зарядное устройство поддерживает аккумулятор в готовом состоянии, а контроллер анализирует параметры питания. Если напряжение отклоняется от требуемого уровня, AVR переключает ступень автотрансформатора и компенсирует отклонение без расходования батареи. Режим особенно важен при продолжительных просадках, когда источник резервного типа часто переходил бы на автономное питание. При исчезновении сети или выходе ее параметров за рабочий диапазон управляющая схема переводит нагрузку на инвертор. Постоянное напряжение аккумулятора преобразуется в переменное, на выходе формируется ступенчато аппроксимированный сигнал. Переключение рассчитано на сохранение работы большинства импульсных блоков питания вычислительной и телекоммуникационной техники, однако модель не предназначена для потребителей, которым необходима чистая синусоида. После нормализации сети ИБП возвращается к штатному тракту и восполняет заряд. Рабочий цикл включает следующие процессы:
- непрерывный контроль входного напряжения и выходной цепи,
- коррекцию умеренных отклонений посредством AVR,
- автоматический переход на инвертор при аварии сети,
- преобразование энергии батареи в выходное переменное напряжение,
- сигнализацию автономной работы, перегрузки и малого заряда,
- отключение выхода при критическом разряде аккумулятора,
- возврат к сетевому режиму и восстановление емкости батареи.
Эксплуатация компонента
До включения необходимо проверить соответствие суммарной мощности потребителей возможностям ИБП. Предпочтительна аппаратура с электронными блоками питания и умеренным пусковым током. Лазерные принтеры, нагреватели, мощные электродвигатели, компрессоры и другие устройства с выраженным импульсным потреблением способны вызвать перегрузку или защитное отключение. Источник рассчитан на кратковременное резервирование и корректное завершение процессов, а не на продолжительное энергоснабжение оборудования. Основные требования к размещению и подключению сформулированы следующим образом:
- установка на устойчивой поверхности в сухом проветриваемом помещении,
- подключение к розетке с исправным защитным заземлением,
- сохранение свободного пространства у вентиляционных отверстий,
- распределение потребителей без превышения общего лимита мощности,
- исключение оборудования с мощными пусковыми токами,
- первичная зарядка аккумулятора после хранения или простоя,
- периодическая проверка автономного перехода под безопасной нагрузкой,
- отключение при запахе перегрева, деформации корпуса или необычном шуме.
Таким образом, ExeGate FineLine SX500 LCD AVR 2SH — компактный линейно-интерактивный ИБП на 500 В·А и 300 Вт, сочетающий автоматическую стабилизацию, аккумуляторное резервирование, информационный дисплей и две розетки Schuko. Модель применима для защиты маломощной вычислительной, сетевой и управляющей техники. Ее работоспособность обеспечивают корректный расчет нагрузки, свободная вентиляция, исправное заземление и регулярный контроль батареи. Компания «Олниса» осуществляет поставку ExeGate FineLine SX500 LCD AVR 2SH как поставщик промышленного оборудования. Поставка предназначена для объектов с резервированием питания локальных узлов.
