Система воздушного охлаждения ExeGate EE90 EX286149RUS — надежный отвод тепла

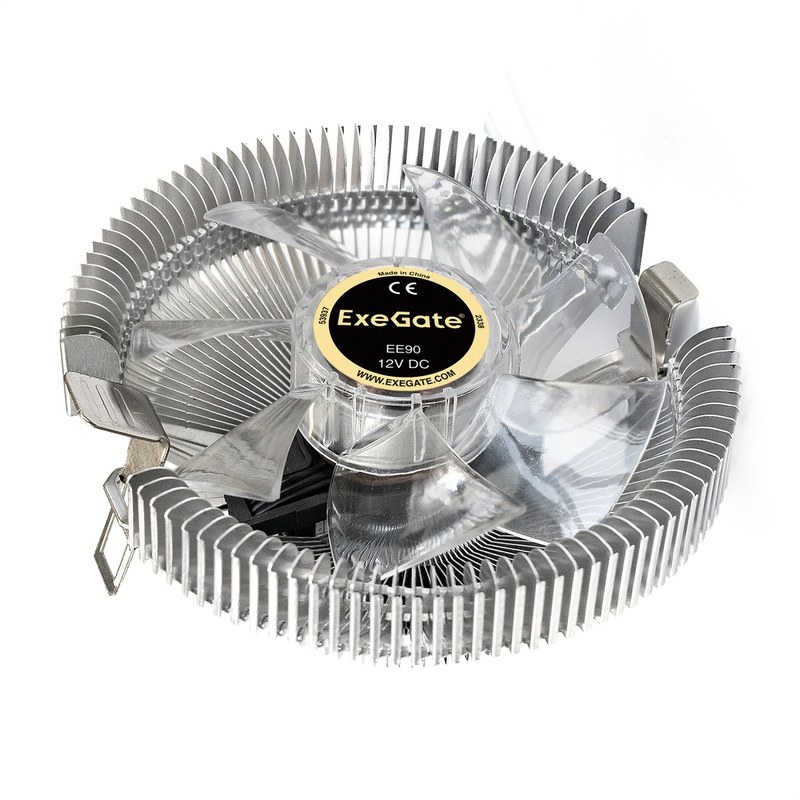

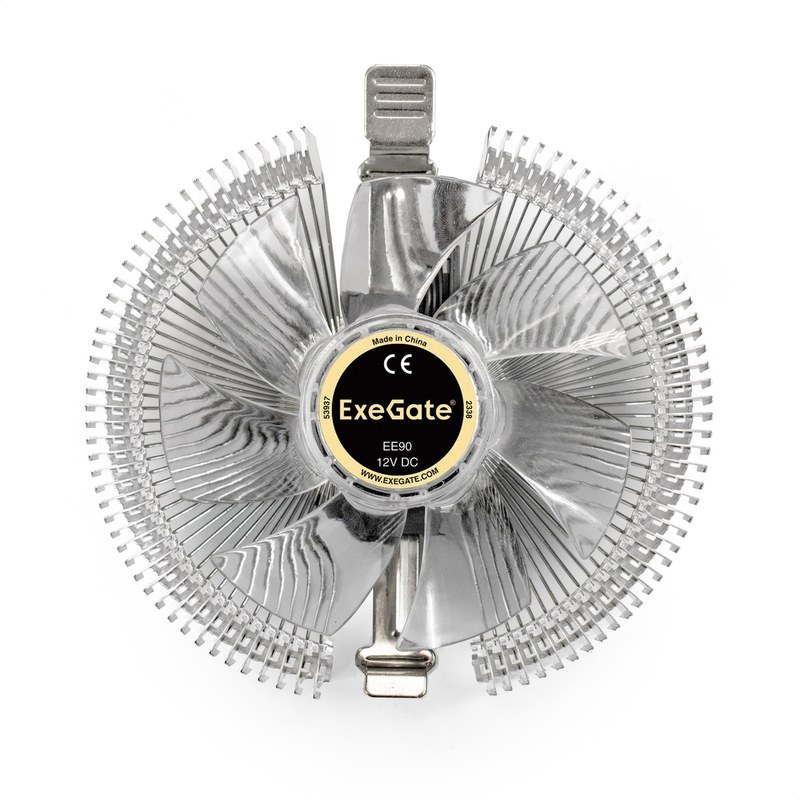

ExeGate EE90 представляет собой активную систему воздушного охлаждения, предназначенную для съёма тепла от центрального процессора. Конструкция объединяет металлический радиатор, вентилятор и узел крепления, формируя тепловую цепь от крышки процессора к воздуху. Для инженерной оценки устройства важны геометрия вентилятора и радиатора, качество теплового контакта, сопротивление воздушному потоку, стабильность частоты вращения. ExeGate EE90 ориентирован на эксплуатацию в системах, где требуется компактное принудительное охлаждение.
Технические характеристики
Рабочие свойства ExeGate EE90 определяются совокупностью тепловых, механических и электрических параметров. При эксплуатации учитывают соответствие кулера процессорному разъёму, допустимую высоту узла, расположение модулей памяти. Вентилятор формирует поток через оребрение радиатора, а эффективность системы зависит от качества прижима основания к теплораспределительной крышке процессора:
- активный воздушный принцип охлаждения,
- вентилятор типоразмера около 90 мм,
- радиаторная конструкция с развитой площадью теплообмена,
- питание вентилятора от разъёма системной платы,
- принудительное удаление нагретого воздуха из межрёберного пространства,
- механическое крепление в процессорной зоне,
- ориентация на настольные компьютерные системы,
- совместная работа с корпусной вентиляцией.
Для корректной тепловой работы критичны равномерность контакта, отсутствие перекоса при установке и сохранение расчётного прижимного усилия. Недостаточный прижим увеличивает тепловое сопротивление интерфейса между процессором и основанием, а чрезмерное усилие создаёт дополнительную нагрузку на печатную плату.
Особенности конструкции
Основу ExeGate EE90 образует металлический радиатор, который принимает тепловой поток от процессора и распределяет его по поверхности оребрения. Увеличенная площадь контакта рёбер с воздухом повышает интенсивность конвективного теплообмена. На радиаторе закреплён осевой вентилятор, создающий направленный поток через систему рёбер. Форма и шаг рёбер влияют на сопротивление канала, а расстояние между крыльчаткой и радиатором — на распределение скорости потока. При загрязнении межрёберного пространства пылью сопротивление возрастает, расход воздуха уменьшается, поэтому рабочая температура процессора может повышаться даже при сохранении штатной частоты вращения вентилятора.
Крепёжный механизм фиксирует устройство относительно сокета и создаёт стабильное усилие прижима. Между основанием радиатора и крышкой процессора наносится теплопроводящий интерфейс, заполняющий микронеровности сопрягаемых поверхностей. Термопаста уменьшает долю воздушных включений, имеющих повышенное тепловое сопротивление. Вентилятор включает корпус, статор электродвигателя, ротор с крыльчаткой, подшипниковый узел и кабель питания. Геометрия лопастей определяет соотношение между производительностью, статическим давлением и уровнем шума. Акустическая нагрузка также зависит от турбулентности, вибраций крепления и загрязнения крыльчатки.
Принцип работы
Тепло, выделяемое кристаллом процессора, проходит через корпус и теплораспределительную крышку, затем передаётся через слой термоинтерфейса к основанию ExeGate EE90. Далее энергия распространяется по материалу радиатора к рёбрам. Одновременно вентилятор создаёт воздушный поток, который омывает нагретые поверхности и уносит тепловую энергию в объём корпуса. Корпусная вентиляция выводит нагретый воздух наружу:
- передача тепла от процессора к основанию за счёт теплопроводности,
- распределение теплового потока по объёму радиатора,
- передача энергии от рёбер к проходящему воздуху,
- принудительное движение воздуха крыльчаткой,
- удаление нагретого потока из зоны процессора,
- вывод тепла из корпуса вентиляционной системой.
Тепловой режим устанавливается как равновесие между выделяемой процессором мощностью и способностью системы рассеивать её. При росте вычислительной нагрузки температура кристалла повышается, после чего автоматика системной платы может увеличивать обороты вентилятора. Алгоритм регулирования зависит от типа подключения и настроек BIOS или UEFI. При отсутствии управления скоростью вентилятор работает в режиме, определяемом напряжением питания.
Эксплуатационные особенности
Перед монтажом контактные поверхности очищают от загрязнений и остатков старого термоинтерфейса. Термопаста наносится тонким равномерным слоем, поскольку чрезмерная толщина увеличивает путь теплопередачи. После установки проверяют симметричность фиксации, положение кабеля вентилятора и отсутствие механического конфликта с модулями памяти и другими компонентами. В процессе эксплуатации состояние системы оценивают по температуре процессора, частоте вращения вентилятора и уровню шума. Рост температуры при прежней нагрузке может указывать на запыление радиатора, ухудшение теплового контакта или снижение производительности вентилятора. Периодическая очистка оребрения и крыльчатки поддерживает расчётную аэродинамику. ExeGate EE90 должен работать совместно с общей схемой воздушных потоков корпуса. Приточные вентиляторы подают более холодный воздух, процессорный кулер передаёт в него тепло, а вытяжные устройства удаляют нагретую массу наружу. Застойная зона около сокета снижает эффективность кулера, поэтому кабели и крупные платы не должны перекрывать основные пути движения воздуха.
Таким образом, ExeGate EE90 является компактным активным узлом процессорного охлаждения, в котором результат определяется согласованной работой радиатора, вентилятора, крепления и теплового интерфейса. Для стабильной эксплуатации необходимы правильный монтаж, достаточный прижим, чистое оребрение и организованный воздухообмен внутри корпуса. Инженерная оценка устройства должна учитывать полный тепловой тракт от процессора до окружающей среды. Компания «Олниса» осуществляет поставку промышленного оборудования и комплектующих, включая оборудование ExeGate, для применения в технических и вычислительных системах.
