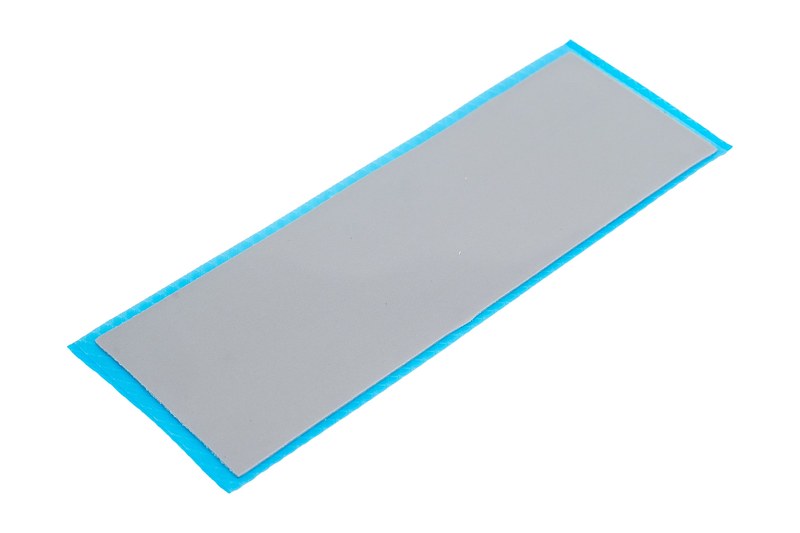

Термопрокладка ExeGate ICE EPG-13WMK — эффективный теплоотвод для электронных компонентов

ExeGate ICE EPG-13WMK представляет собой листовой теплопроводящий интерфейс, предназначенный для передачи тепла от нагревающихся электронных компонентов к радиаторам, теплоотводящим пластинам и металлическим элементам корпуса. Материал применяется в узлах, где прямой контакт поверхностей осложнен технологическим зазором, различием высот деталей или микронеровностями сопрягаемых плоскостей. Рабочая функция прокладки состоит в снижении теплового сопротивления контактной зоны. Модель EPG-13WMK относится к серии ExeGate ICE и работает пассивно, без внешнего питания.

Технические характеристики

Обозначение EPG-13WMK соответствует высокотеплопроводному исполнению серии ICE для электронных узлов с повышенной плотностью теплового потока:

• тип изделия — листовая теплопроводящая прокладка,
• серия — ExeGate ICE,
• модель — EPG-13WMK,
• назначение — передача тепла между электронным компонентом и теплоотводом,
• способ работы — пассивный тепловой интерфейс,
• форма применения — листовой элемент по геометрии зоны контакта,
• основная функция — уменьшение контактного теплового сопротивления,
• дополнительная функция — компенсация небольших зазоров и неровностей,
• электрическое питание — не требуется,
• область использования — электронная, компьютерная и силовая аппаратура.

Чрезмерная толщина увеличивает путь теплопередачи, а недостаточная не перекрывает зазор. Поэтому геометрию прокладки согласовывают с конструкцией конкретного теплового узла.

Особенности конструкции

EPG-13WMK выполнена в виде податливого материала, адаптирующегося к микрорельефу сопрягаемых деталей. Листовая форма сохраняет заданный контур, не требует дозирования и не растекается по поверхности. При сжатии материал заполняет локальные углубления и увеличивает фактическую площадь соприкосновения. Это важно для сборок, где несколько элементов имеют различную высоту относительно общего теплоотвода. Конструкция соединения должна обеспечивать равномерное давление без чрезмерного смятия, перекоса радиатора и перегрузки корпуса микросхемы или печатной платы:

• листовая конфигурация для точного размещения,
• податливая структура для компенсации микронеровностей,
• возможность формирования по контуру зоны охлаждения,
• отсутствие растекания при штатном монтаже,
• совместимость с радиаторами и теплоотводящими пластинами,
• пригодность для многокомпонентных тепловых сборок,
• пассивный режим эксплуатации,
• возможность замены при обслуживании.

Принцип работы

Тепловая энергия передается от компонента с более высокой температурой к охлаждающей поверхности. На границе твердых деталей реальный контакт возникает только на микровыступах, а оставшиеся полости заняты воздухом. Прокладка деформируется, заполняет эти полости и формирует непрерывный теплопроводящий слой. После прижатия тепло проходит от корпуса элемента через толщину EPG-13WMK к радиатору или распределительной пластине. Затем энергия рассеивается системой охлаждения. Прокладка не заменяет радиатор и не создает воздушный поток: ее задача — улучшить тепловую связь между деталями. Итоговая температура зависит также от площади теплоотвода, вентиляции, тепловыделения и температуры среды:

• источник нагрева передает энергию контактной поверхности,
• прокладка заполняет микрозазоры между деталями,
• тепловой поток проходит через интерфейсный слой,
• вторая поверхность передает энергию радиатору,
• тепло рассеивается системой охлаждения,
• стабильность режима зависит от качества всего теплового тракта.

Области применения

ExeGate ICE EPG-13WMK используется там, где между источником тепла и охлаждающей конструкцией требуется листовой интерфейс. Наиболее характерны узлы с плотной компоновкой, общей теплоотводящей пластиной и компонентами разной высоты:

• микросхемы памяти,
• силовые транзисторы и преобразователи,
• контроллеры и вычислительные модули,
• элементы подсистем питания,
• видеокарты и компьютерные платы,
• блоки питания,
• преобразовательная техника,
• электронные сборки с металлическим теплоотводящим корпусом.

Таким образом, ExeGate ICE EPG-13WMK представляет собой пассивный листовой термоинтерфейс для формирования стабильного теплового контакта между электронным компонентом и теплоотводящей деталью. Податливая конструкция компенсирует небольшие зазоры, заполняет микронеровности и поддерживает заданную геометрию теплового тракта. Эффективность изделия определяется толщиной слоя, чистотой поверхностей, площадью контакта и равномерностью прижатия. Компания «Олниса» осуществляет поставку промышленного оборудования и комплектующих, включая изделия для теплового сопряжения электронной аппаратуры. ExeGate ICE EPG-13WMK может поставляться для эксплуатации, ремонта и комплектации электронных устройств. Применение исправного термоинтерфейса поддерживает предусмотренный конструкцией путь отвода тепла и позволяет своевременно заменять расходный элемент при обслуживании оборудования.
