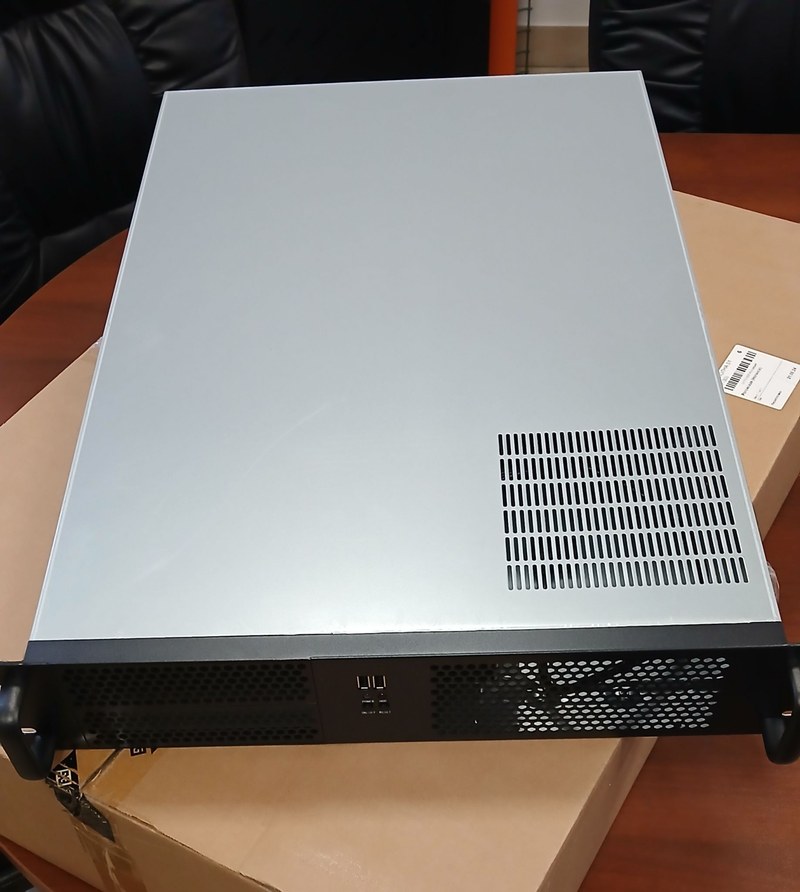

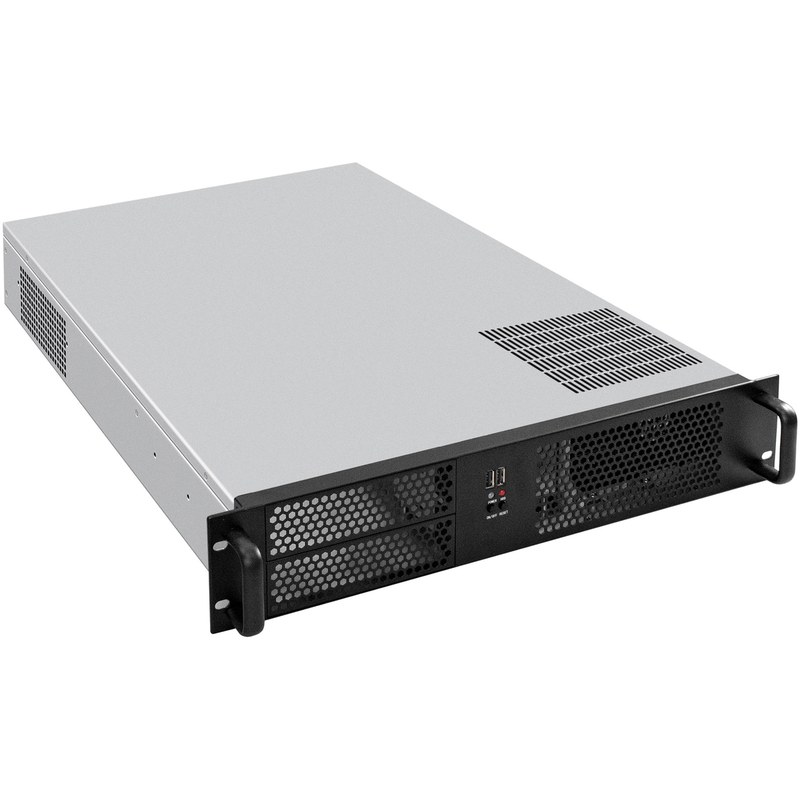

Серверный корпус ExeGate Pro 2U650 — надежная платформа для монтажа оборудования
ExeGate Pro 2U650 — серверный корпус стоечного исполнения для построения вычислительных узлов, систем хранения, сетевых комплексов и промышленных компьютеров. Высота 2U обеспечивает рациональное использование стандартной 19-дюймовой стойки, а индекс 650 характеризует класс глубины шасси. Формат позволяет разместить основные аппаратные компоненты, организовать принудительное охлаждение и обеспечить доступ к ним при обслуживании.
Технические характеристики
Базовые параметры платформы, значимые для проектирования, представлены ниже:
- установка в стандартную 19-дюймовую стойку,
- высота шасси 2U,
- номинальный класс глубины 650 мм,
- горизонтальная компоновка аппаратных модулей,
- металлическая несущая конструкция,
- съемная верхняя крышка,
- фронтальные органы управления и индикации,
- принудительная вентиляция внутреннего объема,
- тыльное расположение внешних интерфейсов,
- фиксация посредством совместимого стоечного крепежа.
Высота 2U ограничивает размеры радиаторов и адаптеров. В стойке предусматривают зазор для кабелей и выхода воздуха.
Особенности конструкции
Основание ExeGate Pro 2U650 служит жесткой платформой для оборудования. Внутренний объем разделен на зоны накопителей, вентиляции, системной платы и электропитания; их расположение зависит от модификации. К основным конструктивным элементам относятся:
- крепежные уши для установки на профили стойки,
- перфорация для входа и удаления воздуха,
- места для монтажа вентиляторных модулей,
- стойки и отверстия для системной платы,
- тыльные проемы для портов и плат расширения,
- кнопки включения и световые индикаторы,
- точки фиксации внутренних кабелей.
Панели защищают аппаратуру и формируют воздушный канал. Компоненты не должны касаться крышки или перекрывать перфорацию. Применимость поворотного переходника зависит от версии шасси.
Принцип работы
После команды включения блок питания подает напряжения на плату, накопители и вентиляторы. Плата инициализирует компоненты, затем запускает программную среду. Индикаторы отображают питание и активность. Вентиляторы создают перепад давления. Воздух поступает спереди, проходит вдоль накопителей, радиаторов и силовых цепей, затем удаляется через тыльную зону. Эффективность зависит от характеристик вентиляторов и сопротивления тракта. Рабочий цикл собранного узла включает:
- подачу сетевого напряжения на источник питания,
- формирование дежурного питания системной платы,
- прием команды запуска от фронтальной кнопки,
- включение преобразователей и вентиляторов,
- инициализацию вычислительных устройств,
- загрузку системы с выбранного накопителя,
- непрерывный отвод тепла воздушным потоком,
- штатное завершение работы и отключение линий.
Температуру компонентов и частоту вращения вентиляторов контролируют средствами аппаратного мониторинга собранной системы.
Совместимость и монтаж
При проектировании проверяют форм-фактор платы, монтажные отверстия и размеры модулей. Учитывают длину адаптеров, ориентацию разъемов и доступность деталей. До сборки контролируют следующие условия:
- соответствие размеров шасси полезному пространству стойки,
- совместимость направляющих с профилями шкафа,
- совпадение точек фиксации материнской платы,
- допустимую высоту процессорного охладителя,
- совместимость источника питания с посадочным местом,
- наличие отсеков и интерфейсов для накопителей,
- возможность размещения требуемых плат расширения,
- сохранение свободного воздушного канала,
- доступность внешних разъемов.
Монтаж выполняют при отключенном питании и с антистатической защитой. Стойки размещают только напротив отверстий платы. Кабели фиксируют без натяжения и попадания в крыльчатки. После сборки проверяют крепеж, соединения и вентиляторы.
Тепловой режим и обслуживание
В шасси 2U необходимо сохранять продольный поток. Локальная циркуляция возле радиатора вызывает перегрев, поэтому обходные проемы закрывают совместимыми заглушками. Регламент эксплуатации предусматривает:
- контроль температур и скорости вентиляторов,
- очистку перфорации и внутренних поверхностей,
- проверку состояния и фиксации кабелей,
- контроль креплений после транспортирования,
- сохранение свободного входа и выхода воздуха,
- регистрацию изменений конфигурации.
Работа без крышки нарушает расчетный поток. Заменяемый вентилятор должен соответствовать по размеру, расходу, давлению, разъему и направлению вращения. При вводе сервера в эксплуатацию проводят пробный запуск под расчетной нагрузкой. Контролируют устойчивость питания, температуры, обороты вентиляторов и отсутствие посторонней вибрации. Значения фиксируют как исходные данные для последующего обслуживания. Повторная проверка после изменения состава оборудования позволяет своевременно выявить ухудшение охлаждения.
Области применения
Платформа предназначена для построения следующих систем:
- серверов приложений и инфраструктурных служб,
- сетевых шлюзов и комплексов обработки трафика,
- узлов хранения и резервного копирования данных,
- систем видеонаблюдения и регистрации событий,
- компьютеров промышленной диспетчеризации,
- лабораторных и испытательных установок,
- узлов технологического мониторинга.
На производственном объекте шасси размещают в защищенном шкафу. Условия среды, питание и заземление должны отвечать требованиям установленных компонентов.
Таким образом, ExeGate Pro 2U650 является конструктивной основой стоечного вычислительного узла с направленным охлаждением, защищенным размещением аппаратуры и доступом к соединениям. Формат 2U предоставляет монтажный резерв, но требует точного согласования платы, блока питания, накопителей, адаптеров и вентиляторов. Надежность готовой системы определяется качеством сборки, свободой воздушного тракта, правильным креплением и регулярным температурным контролем. Компания «Олниса» осуществляет поставку ExeGate Pro 2U650 и другого промышленного оборудования для вычислительной и инженерной инфраструктуры предприятий.
