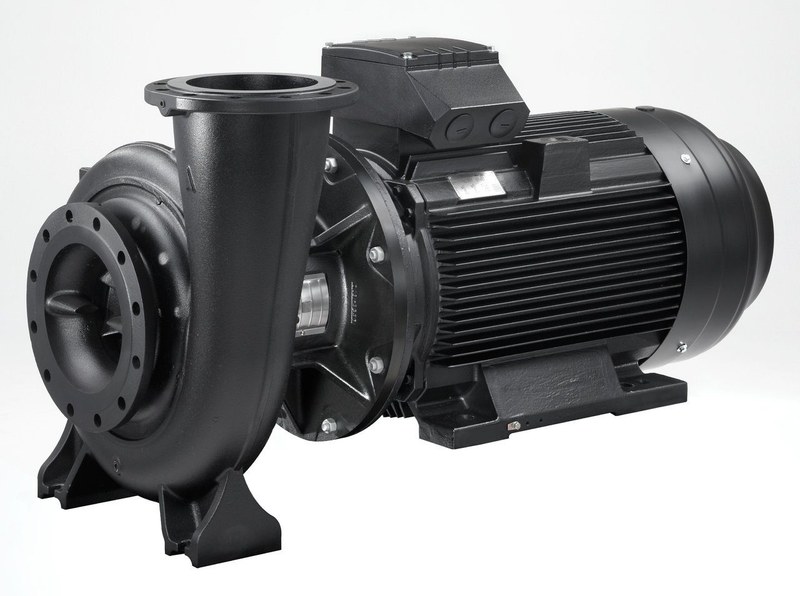

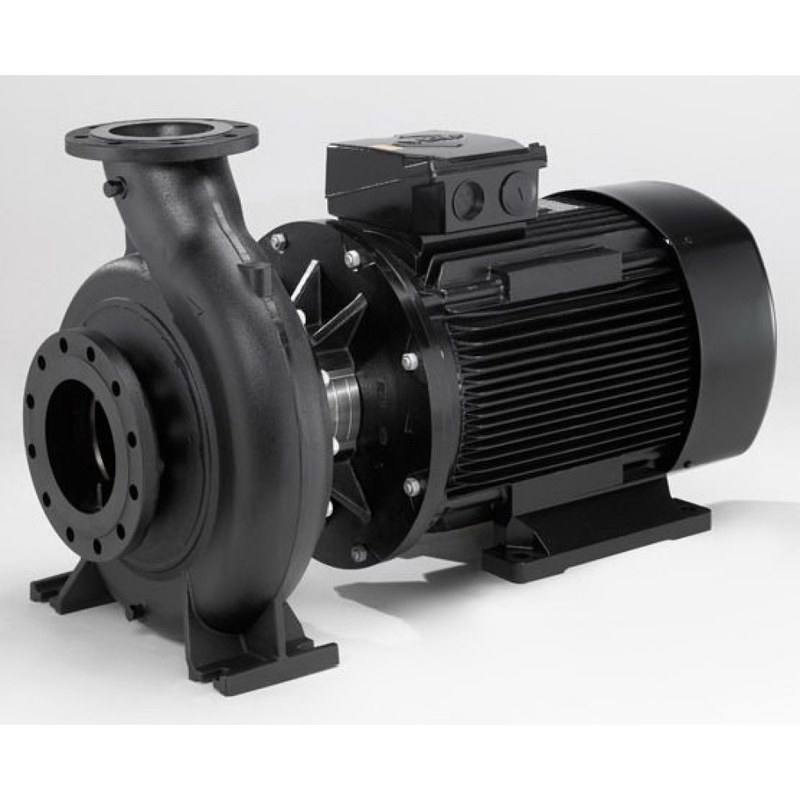

Grundfos NB 125-200 98744277 — моноблочный насос для высокорасходных гидравлических контуров
В инженерных системах с большим объемом циркулирующей воды далеко не всегда требуется создавать высокий напор. Для таких установок важнее получить значительный расход, обеспечить устойчивое движение жидкости и разместить насосный агрегат без чрезмерного увеличения размеров машинного помещения. Grundfos NB 125-200/176-154 EUP A-F2-A-E-BAQE 98744277 представляет собой одноступенчатый консольно-моноблочный насос, рассчитанный именно на подобный режим эксплуатации. Компоновка NB объединяет двигатель и гидравлический узел в единую конструкцию. Отдельная длинная муфта между ними отсутствует, что уменьшает общую длину агрегата и упрощает его размещение.
Технические характеристики
Рабочие показатели модели ориентированы на перемещение значительного объема жидкости при сравнительно небольшом гидравлическом сопротивлении сети. Основные параметры исполнения приведены ниже:
- производитель — Grundfos,
- категория — консольно-моноблочный центробежный насос,
- серия — NB,
- модель — NB 125-200/176-154 EUP A-F2-A-E-BAQE,
- артикул — 98744277,
- гидравлическая схема — одноступенчатая,
- тип всасывания — односторонний осевой,
- номинальная подача — 208 м³/ч,
- номинальный напор — 6,9 м,
- частота вращения — около 1460 об/мин,
- мощность двигателя P2 — 5,5 кВт,
- частота питающей сети — 50 Гц,
- напряжение двигателя — 3 × 380–420 В Δ / 660–725 В Y,
- типоразмер насосной части — 125-200,
- исполнение рабочего колеса — 176-154 мм,
- диаметр вала — 32 мм,
- материал вала — нержавеющая сталь AISI 304,
- материал корпуса — серый чугун EN-GJL-250,
- материал рабочего колеса — серый чугун EN-GJL-200,
- материал компенсационного кольца — бронза CuSn10,
- торцевое уплотнение — BAQE,
- материал эластомера уплотнения — EPDM,
- максимальная температура рабочей жидкости — до +120 °C,
- основная рабочая среда — вода,
- класс энергоэффективности двигателя — IE2,
- допуск характеристик — ISO 9906:2012, класс 3B,
- масса нетто — около 158 кг,
- масса брутто — около 166 кг.
Особенности конструкции устройств
Жидкость поступает в Grundfos NB через осевой всасывающий патрубок и направляется непосредственно в центральную область рабочего колеса. При вращении лопаток поток разгоняется к периферии и приобретает кинетическую энергию. Далее он попадает в спиральный канал корпуса, где часть скорости преобразуется в давление перед выходом в напорную линию. Одноступенчатая схема делает гидравлическую часть сравнительно простой. В ней нет последовательного каскада рабочих колес, характерного для многоступенчатых насосов. Такая архитектура хорошо соответствует задачам, где требуется прежде всего большая производительность, а не формирование высокого давления. Моноблочное исполнение означает, что электродвигатель расположен непосредственно рядом с насосным корпусом и конструктивно объединен с ним. Отдельный длинный соединительный узел между двигателем и гидравликой не используется. Это уменьшает занимаемое пространство и сокращает количество элементов, требующих механического согласования при монтаже. Рабочая скорость около 1460 об/мин является важной особенностью конкретного исполнения. Невысокая частота вращения в сочетании с крупной гидравлической частью позволяет перемещать значительный объем жидкости при умеренном напоре. Такая характеристика востребована в системах отопления, охлаждения и технологической циркуляции. Для корпуса используется серый чугун, обеспечивающий необходимую механическую жесткость.
Области применения
Гидравлические характеристики модели наиболее востребованы в системах с большим расчетным расходом. Основными направлениями применения являются:
- крупные отопительные контуры,
- системы центрального теплоснабжения,
- промышленное охлаждение,
- контуры кондиционирования,
- теплообменные установки,
- циркуляция технологической воды,
- котельные комплексы,
- насосные станции инженерных объектов,
- системы промывки и оборотного водоснабжения,
- производственные установки с большим расходом жидкости.
Компания «Олниса» поставляет промышленное насосное оборудование, включая Grundfos NB 125-200/176-154 98744277. Заказчикам доступны технические консультации по гидравлическим параметрам, электрическим характеристикам и особенностям конкретного исполнения. Оперативная доставка продукции осуществляется по России для производственных предприятий, котельных, инженерных организаций и других объектов.
Преимущества
Практические достоинства модели определяются сочетанием простой гидравлической схемы и компактной моноблочной компоновки. Ключевыми преимуществами являются:
- высокая производительность при умеренном напоре,
- компактное объединение двигателя и насосной части,
- уменьшенное количество соединительных механических элементов,
- удобство размещения в насосном помещении,
- простая одноступенчатая гидравлическая схема,
- пригодность для продолжительной циркуляционной работы,
- прочные материалы основных деталей,
- надежная герметизация вращающегося вала,
- эффективное применение в высокорасходных контурах,
- универсальность для различных инженерных систем.
Таким образом, Grundfos NB 125-200/176-154 EUP A-F2-A-E-BAQE 98744277 ориентирован на гидравлические системы, в которых требуется перемещать большой объем воды без формирования чрезмерно высокого давления. Подача 208 м³/ч, напор 6,9 м и двигатель мощностью 5,5 кВт формируют рабочую характеристику, подходящую для крупных циркуляционных процессов. Моноблочная архитектура сокращает габариты агрегата, а одноступенчатая гидравлика упрощает конструкцию насосного узла. Чугунная проточная часть, нержавеющий вал и торцевое уплотнение BAQE рассчитаны на продолжительную эксплуатацию в совместимых водяных системах.
