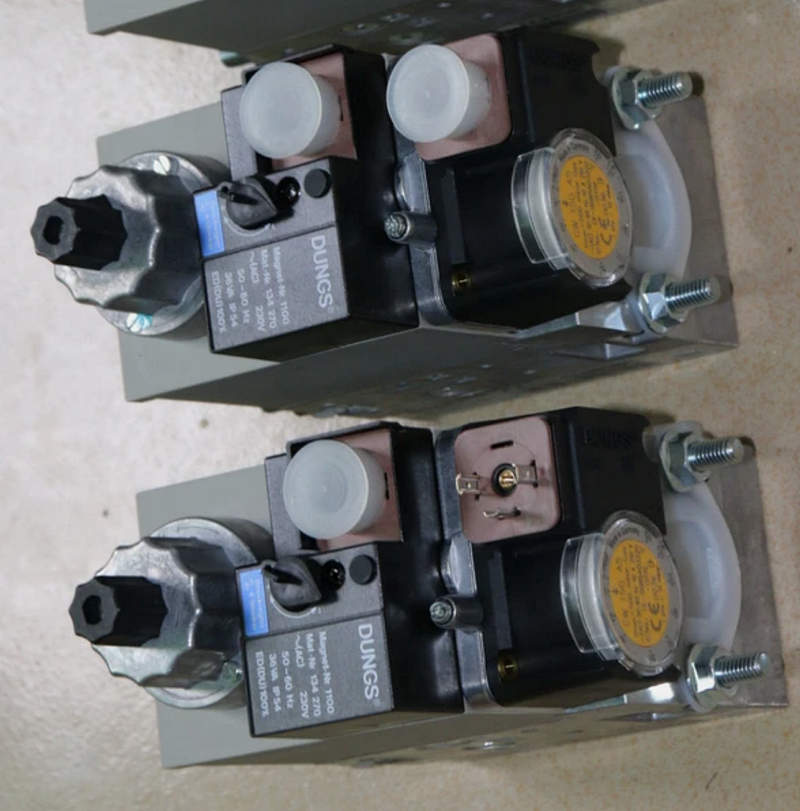

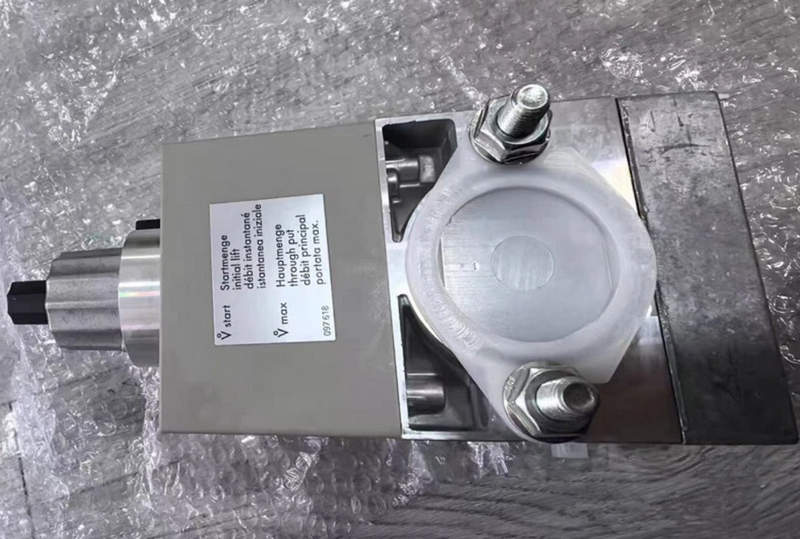

Газовый блок DUNGS MB-DLE 410 B01 S50 — комбинированный узел управления подачей газа
Безопасность и стабильность работы газовых горелок напрямую зависят от точности регулирования подачи топлива. В составе современных систем сжигания применяются специальные газовые блоки, которые объединяют несколько функций в одном корпусе: фильтрацию рабочей среды, регулирование давления и управление запорными клапанами. DUNGS MB-DLE 410 B01 S50 представляет собой газовый мультиблок серии MB-DLE, предназначенный для использования в системах газоснабжения горелочного оборудования. Устройство объединяет элементы контроля и регулирования в единой конструкции, что позволяет уменьшить количество отдельных компонентов в газовой линии.
Технические характеристики
Параметры DUNGS MB-DLE 410 B01 S50 определяют возможности применения оборудования в газовых системах. Ниже рассмотрим основные характеристики:
- бренд — DUNGS,
- категория — газовый мультиблок,
- серия — MB-DLE,
- модель — MB-DLE 410 B01 S50,
- тип устройства — комбинированный газовый блок,
- назначение — регулирование и безопасное отключение подачи газа,
- размер подключения — DN25,
- исполнение клапанов — два основных клапана,
- тип регулирования — механическое регулирование давления,
- максимальное рабочее давление — до 360 мбар,
- диапазон выходного давления — 4–50 мбар,
- рабочая среда — природный газ и другие газообразные среды,
- класс клапанов — EN 161 Class A Group 2,
- тип фильтрации — встроенный фильтр тонкой очистки,
- электропитание — 220–230 В AC,
- частота сети — 50/60 Гц,
- степень защиты — IP54,
- монтаж — в газовую линию перед горелкой,
- температура окружающей среды — от −15 до +70 °C.
Особенности конструкции устройств
Конструкция DUNGS MB-DLE 410 B01 S50 построена по принципу объединения нескольких функциональных элементов внутри одного корпуса. Такое решение позволяет создать компактный узел управления газом вместо установки отдельных фильтров, регуляторов и клапанов. Первым этапом прохождения газа является фильтрующий элемент. Его задача заключается в задержании механических загрязнений, которые могут присутствовать в газовой магистрали. Очистка рабочей среды снижает риск повреждения внутренних компонентов регулирующего блока. После фильтра газ поступает в регулирующую часть устройства. Здесь выполняется стабилизация выходного давления до требуемого значения. Регулятор поддерживает заданные параметры подачи топлива и компенсирует изменения условий эксплуатации. Следующим функциональным узлом являются электромагнитные клапаны. Они обеспечивают безопасное открытие и закрытие газового канала по управляющему сигналу системы автоматики горелки. В конструкции MB-DLE применяется последовательное расположение элементов безопасности. При штатной работе клапаны открываются по команде системы управления, а при отключении питания или аварийной ситуации подача газа прекращается. Особенностью модели B01 является наличие регулятора и двух основных клапанов. Такая схема предназначена для управления одноступенчатыми газовыми горелками и обеспечивает надежное перекрытие газового потока. Корпус мультиблока выполнен как единая сборная конструкция. Это уменьшает количество соединений в газовой линии и снижает вероятность возникновения мест утечки. Регулировочный механизм позволяет изменять параметры выходного давления в соответствии с требованиями подключенного оборудования. Настройка выполняется для достижения стабильного режима горения. Внутренние клапанные элементы рассчитаны на регулярные циклы открытия и закрытия. При работе горелки система постоянно выполняет управляющие операции, поэтому надежность механизма имеет большое значение.
Области применения
DUNGS MB-DLE 410 B01 S50 используется в системах управления подачей газа для различных типов теплового оборудования. Основные направления применения:
- газовые горелки,
- промышленные котлы,
- отопительные установки,
- теплогенераторы,
- печное оборудование,
- технологические установки с газовым топливом,
- котельные системы,
- промышленные нагревательные комплексы,
- газовые линии подачи топлива,
- оборудование с автоматическим управлением горением.
Компания «Олниса» поставляет промышленное оборудование, включая газовый блок DUNGS MB-DLE 410 B01 S50. Заказчикам доступны технические консультации по характеристикам оборудования, параметрам подключения и условиям эксплуатации. Компания также организует оперативную доставку оборудования по всей стране.
Преимущества
DUNGS MB-DLE 410 B01 S50 обеспечивает комплексное управление подачей газа в составе горелочных систем. Ключевыми особенностями являются:
- объединение фильтра, регулятора и клапанов в одном корпусе,
- два электромагнитных клапана безопасности,
- регулирование выходного давления,
- подключение DN25,
- рабочее давление до 360 мбар,
- компактная конструкция,
- встроенная система фильтрации,
- степень защиты IP54,
- совместимость с автоматикой горелок,
- надежное перекрытие газового потока,
- применение в промышленных тепловых установках.
Таким образом, DUNGS MB-DLE 410 B01 S50 представляет собой комбинированный газовый блок, предназначенный для управления подачей топлива в системах горелочного оборудования. Объединение фильтра, регулятора давления и защитных клапанов позволяет создать компактный и функциональный узел газовой автоматики. Продуманная конструкция, стабильное регулирование давления и надежная система отключения делают модель подходящей для промышленных и отопительных установок.
