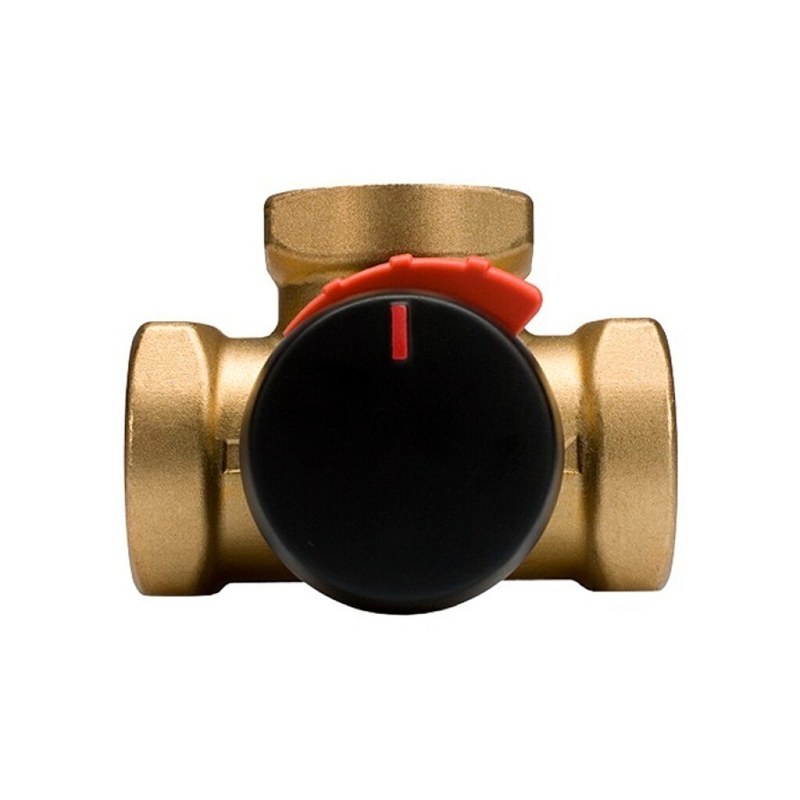

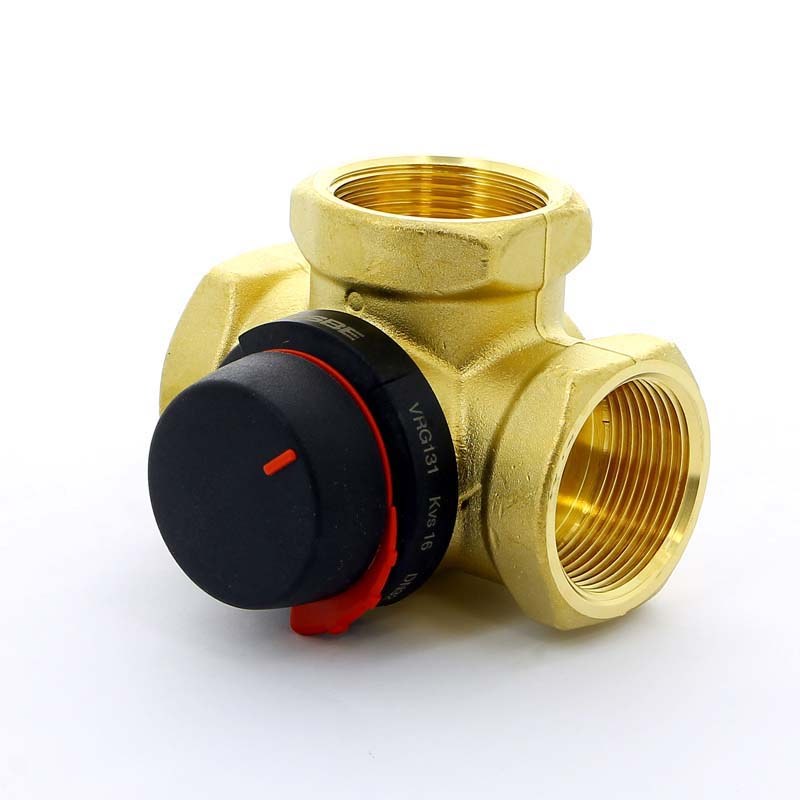

ESBE VRG131 11601200 — трехходовой клапан для точного управления отопительным контуром

ESBE VRG131 11601200 — трехходовой ротационный клапан для управления движением теплоносителя в системах отопления, охлаждения и других замкнутых гидравлических контурах. Он может использоваться как смесительный элемент, объединяющий два входящих потока с разной температурой, либо как распределительный клапан, направляющий теплоноситель по одному из двух контуров.

Технические характеристики

Ниже рассмотрим основные параметры ESBE VRG131 11601200:

• производитель — ESBE,
• серия — VRG130,
• модель — VRG131,
• артикул — 11601200,
• тип устройства — трехходовой ротационный клапан,
• режим работы — смешение или распределение потока,
• условный проход — DN32,
• пропускная способность Kvs — 16 м³/ч,
• присоединение — Rp 1¼",
• утечка в закрытом положении при смешении — менее 0,05 %,
• утечка в режиме распределения — менее 0,02 %,
• максимальный момент на штоке для DN15–32 — менее 3 Нм,
• масса — около 0,95 кг.

Особенности конструкции устройств

В основе VRG131 используется поворотный регулирующий элемент. При изменении положения штока золотник перераспределяет площадь проходных сечений между тремя патрубками, за счет чего меняется соотношение потоков. В смесительной схеме горячий и охлажденный теплоноситель подаются на два входа, а на выходе формируется поток требуемой температуры. В распределительной конфигурации один входной поток направляется между двумя выходными линиями. Ротационный механизм отличается небольшим требуемым моментом вращения. Для исполнений до DN32 производитель указывает значение менее 3 Нм при номинальном давлении. Благодаря этому клапан можно комплектовать компактными приводами ESBE без необходимости использовать массивный электромеханический узел. Положение внутреннего регулирующего элемента можно определить по плоскому участку на шпинделе. Это облегчает монтаж, первоначальную настройку и сервисные операции, когда необходимо проверить направление потока или выставить клапан в промежуточное положение. Корпус из DZR-латуни рассчитан на продолжительную эксплуатацию в гидравлических системах. Для штока и втулки используется PPS-композит, а герметизация выполняется EPDM-элементами. Такая комбинация материалов ориентирована на теплофикационную воду и водные смеси с гликолем в установленных производителем пределах. Артикул 11601200 имеет Kvs 16. Этот показатель характеризует пропускную способность и используется при гидравлическом расчете. Выбор трехходового клапана только по диаметру трубы недостаточен: необходимо учитывать расход, допустимый перепад давления и требуемую регулирующую характеристику.

Области применения

Ключевыми областями применения ESBE VRG131 11601200 являются:

• радиаторные системы отопления,
• контуры теплого пола,
• котельные установки,
• смесительные узлы,
• контуры с твердотопливными котлами,
• системы с буферными емкостями,
• тепловые насосы,
• гидравлическое разделение контуров,
• регулирование температуры подачи,
• распределение теплоносителя между ветвями,
• системы охлаждения,
• автоматизированные HVAC-установки.

Компания «Олниса» помогает быстро организовать закупку как одной позиции для ремонта или модернизации системы, так и партии оборудования для нового объекта. Клиентам доступны консультации, выгодные условия поставки и помощь при оформлении заказа. Компания организует доставку по всей стране, включая удаленные регионы и промышленные площадки. Такой формат позволяет приобрести клапаны ESBE и сопутствующие компоненты в одном месте, сократить сроки снабжения и получить оборудование на удобных коммерческих условиях.

Преимущества

Ключевыми преимуществами ESBE VRG131 11601200 являются:

• точное смешение потоков с разной температурой,
• возможность использования как распределительного клапана,
• низкий уровень внутренних утечек,
• небольшой момент вращения регулирующего механизма,
• совместимость с электроприводами ESBE,
• пригодность для ручного и автоматического управления,
• компактная конструкция для установки в ограниченном пространстве,
• стойкий к коррозионным процессам корпус,
• возможность работы с водно-гликолевыми смесями,
• простая визуальная проверка положения шпинделя,
• удобная интеграция в существующие отопительные контуры,
• широкие возможности применения в инженерных системах.

Таким образом, ESBE VRG131 11601200 — трехходовой ротационный клапан DN32 с Kvs 16, предназначенный для смешения и распределения теплоносителя. Небольшой момент вращения и совместимость с приводами ESBE делают клапан удобной основой для автоматического регулирования температуры и расхода между гидравлическими контурами.
