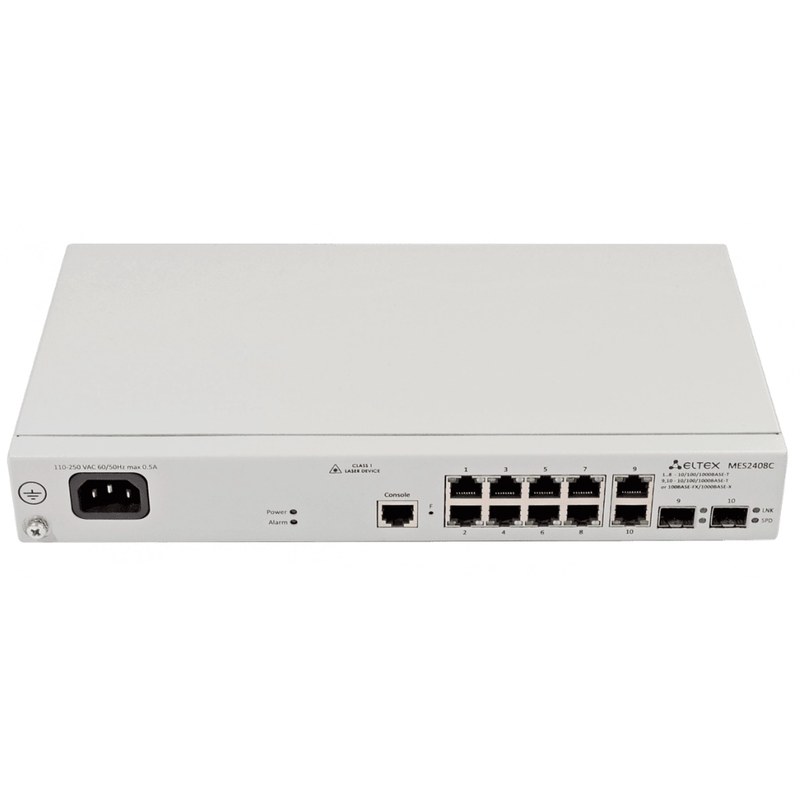

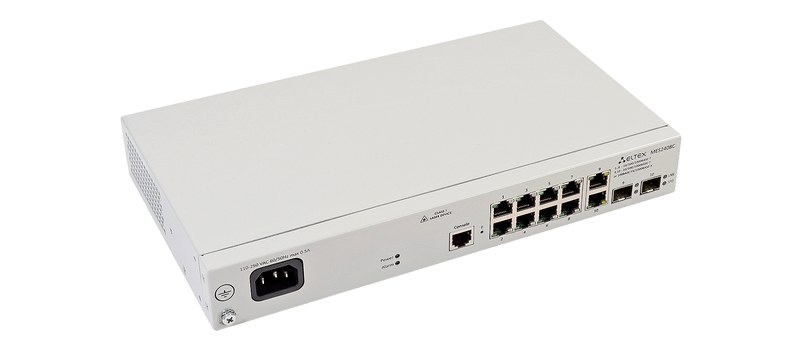

Eltex MES2408C — управляемый гигабитный коммутатор доступа с Combo-портами
Eltex MES2408C представляет собой управляемый Ethernet-коммутатор уровня L2, ориентированный на построение компактных узлов доступа в корпоративных сетях, операторской инфраструктуре и территориально распределенных системах передачи данных. Архитектура устройства рассчитана на ситуации, когда основная часть абонентских подключений выполняется по медной кабельной инфраструктуре, но одновременно требуется возможность вывести отдельные линии через оптический интерфейс. Модель получила восемь гигабитных портов Ethernet и два Combo-интерфейса. Такая компоновка позволяет гибко организовать восходящие или межкоммутаторные соединения без увеличения габаритов оборудования. MES2408C поддерживает VLAN, обработку multicast-трафика, механизмы управления доступом и другие функции, необходимые для сегментации и администрирования сети.
Технические характеристики
Ключевые параметры Eltex MES2408C характеризуют его коммутационную платформу, интерфейсную конфигурацию и условия эксплуатации:
- уровень коммутации — L2,
- медные интерфейсы — 8 портов 10/100/1000BASE-T RJ-45,
- комбинированные интерфейсы — 2 порта 10/100/1000BASE-T/100BASE-FX/1000BASE-X,
- консольный интерфейс — RS-232 RJ-45,
- пропускная способность коммутационной матрицы — 20 Гбит/с,
- производительность на пакетах длиной 64 байта — до 14,88 млн пакетов/с,
- допустимая влажность при эксплуатации — не более 80 %,
- конструктивное исполнение — 19", 1U,
- габариты — 310 × 44 × 177 мм,
- масса — около 1,77 кг.
Особенности конструкции устройств
Интерфейсная схема MES2408C отличается от базового MES2408 устройством двух дополнительных портов. У обычной модели они реализованы как отдельные SFP-интерфейсы, тогда как версия с индексом C получила два Combo-порта. Каждый такой канал позволяет выбрать медное подключение по RJ-45 либо оптическое через SFP. Одновременно использовать обе физические части одного Combo-интерфейса как два независимых порта нельзя, однако подобная архитектура дает больше свободы при проектировании линии связи. Восемь основных RJ-45 работают на скоростях 10, 100 и 1000 Мбит/с. За передачу кадров отвечает неблокирующая коммутационная платформа с полосой 20 Гбит/с. Таблица MAC-адресов на 8192 записи позволяет устройству хранить сведения о подключенных сетевых узлах и направлять трафик непосредственно в требуемый порт вместо избыточной рассылки внутри одного сегмента. Поддержка VLAN дает возможность логически разделять пользователей и сервисы при использовании общей физической инфраструктуры. До 4094 виртуальных сетей достаточно для построения сложной схемы сегментации, в которой абонентские, служебные и технологические потоки могут обрабатываться независимо. Для объединения физических линий предусмотрена Link Aggregation. MES2408C поддерживает до восьми групп, каждая из которых может включать до восьми портов. Агрегирование применяется при необходимости увеличить суммарную пропускную способность соединения или организовать несколько физических линий в единый логический канал.
Области применения
Конфигурация Eltex MES2408C подходит для небольших и средних узлов доступа, где необходимы управляемые гигабитные подключения и возможность выбора медной или оптической среды передачи. Основными направлениями применения являются:
- корпоративные локальные сети,
- узлы операторского доступа,
- построение VLAN-инфраструктуры,
- соединение удаленных участков через оптическую линию,
- агрегация нескольких Ethernet-соединений,
- технологические сети предприятий,
- компактные распределительные узлы связи.
Компания «Олниса» осуществляет поставку сетевого оборудования Eltex для корпоративной, промышленной и телекоммуникационной инфраструктуры. Клиентам доступны технические консультации по представленным моделям и оперативная доставка по всей стране. При заказе следует использовать полное обозначение Eltex MES2408C, поскольку близкие по названию MES2408, MES2408B и MES2408CP различаются интерфейсами, системой питания и функциональным исполнением. MES2408CP, в частности, относится к отдельной PoE-модификации, тогда как MES2408C является коммутатором доступа без функции питания конечных устройств через Ethernet.
Преимущества
Практические преимущества Eltex MES2408C определяются сочетанием компактности и гибкой сетевой архитектуры:
- возможность выбирать медную или оптическую среду для двух комбинированных линий,
- подключение гигабитных абонентских устройств без отдельного медиаконвертера,
- логическое разделение трафика внутри единой физической инфраструктуры,
- объединение нескольких соединений в агрегированный канал,
- приоритизация сетевых потоков с различными требованиями к задержке,
- аппаратное уведомление о потере электропитания,
- отсутствие вентиляторов в системе охлаждения,
- компактное размещение в стандартном телекоммуникационном шкафу,
- небольшое энергопотребление для управляемого коммутатора доступа,
- возможность централизованного администрирования сетевой инфраструктуры,
- пригодность для корпоративных и операторских схем доступа,
- поддержка оптического подключения без изменения базового сетевого узла.
Таким образом, Eltex MES2408C — компактный L2-коммутатор, рассчитанный на построение управляемого гигабитного уровня доступа. Восемь основных Ethernet-портов дополняются двумя Combo-интерфейсами, поэтому сетевой архитектор может использовать медные либо оптические линии в зависимости от топологии объекта. Производительность коммутационной платформы составляет 20 Гбит/с, а функциональная часть включает VLAN, LAG, QoS, multicast-механизмы и работу с Jumbo Frames.
