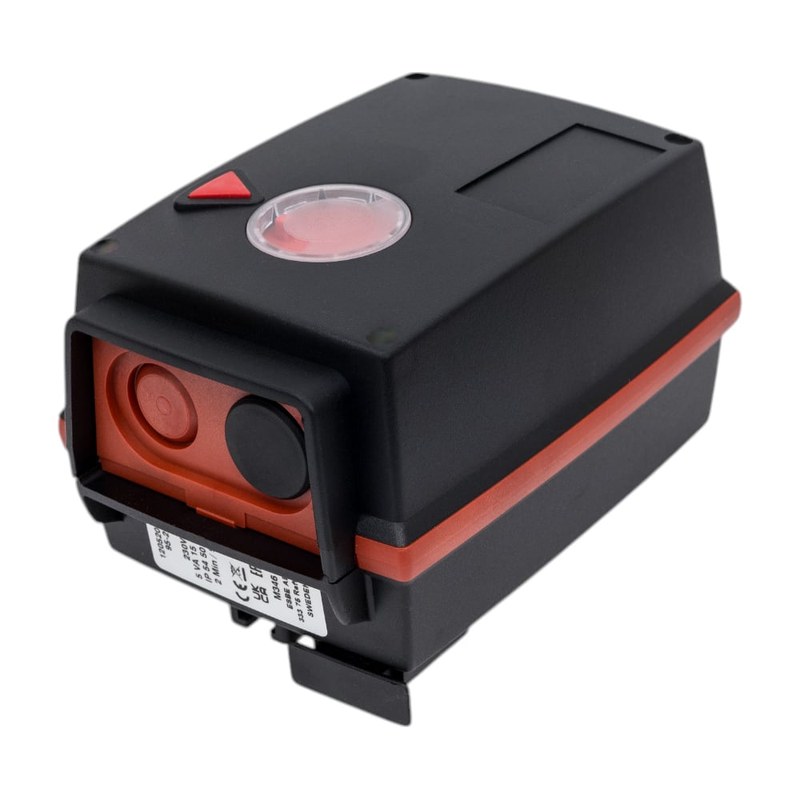

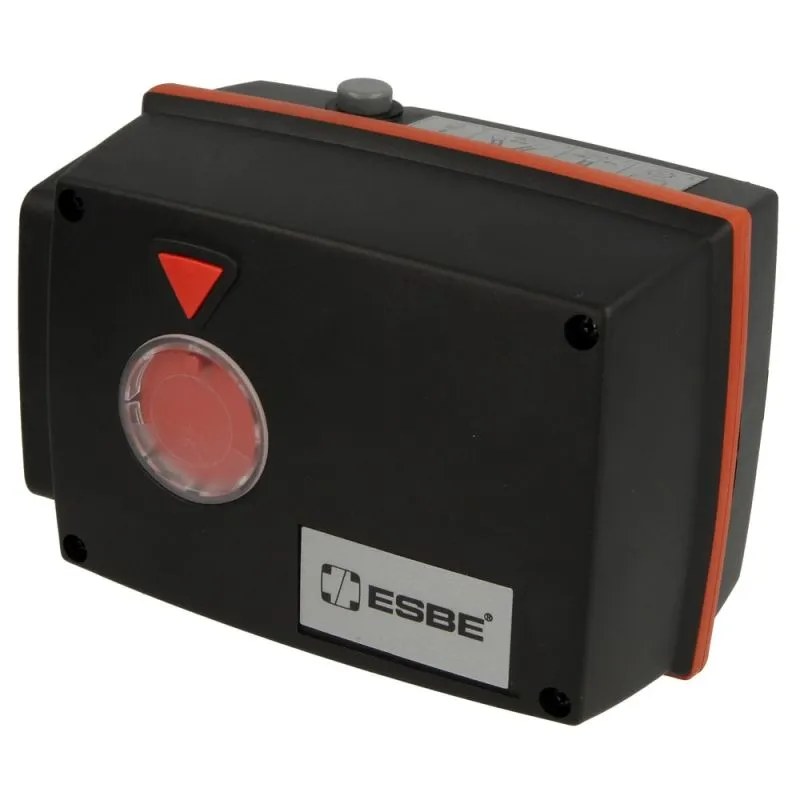

Электропривод ESBE 92P 12550100 — пропорциональное управление поворотными клапанами
ESBE 92P 12550100 представляет собой электрический поворотный привод для автоматического управления смесительными и распределительными клапанами. Устройство используется в системах отопления, охлаждения, теплоснабжения и других гидравлических контурах, где положение регулирующего клапана должно изменяться плавно по внешнему управляющему сигналу.
Технические характеристики
Ниже рассмотрим основные параметры ESBE 92P 12550100:
- производитель — ESBE,
- категория оборудования — электропривод поворотного клапана,
- серия — 90,
- модель — 92P,
- код изделия — 12550100,
- тип управления — пропорциональный,
- напряжение питания — 24 В AC/DC,
- крутящий момент — 15 Н·м,
- рабочий диапазон угла поворота — от 30 до 90°,
- время поворота при диапазоне 90° — 60, 90 или 120 с,
- ручное управление — предусмотрено,
- индикация положения клапана — предусмотрена,
- степень защиты корпуса — IP54,
- рабочая температура окружающей среды — от −15 до +55 °C,
- максимальная относительная влажность — до 90%,
- потребляемая мощность — около 5 ВА,
- совместимость с поворотными клапанами ESBE — предусмотрена,
- монтаж на клапаны VRG, VRB и VRH через адаптер — предусмотрен,
- адаптер для серий VRG, VRB и VRH — VRG801 16053300,
- масса — около 0,8–1,1 кг в зависимости от исполнения и документации.
Особенности конструкции устройств
ESBE 92P представляет собой моторизированный привод, который устанавливается непосредственно на шпиндель совместимого поворотного клапана. Внутренний электродвигатель через редуктор формирует необходимый крутящий момент и перемещает регулирующий орган на заданный угол. Момент 15 Н·м позволяет использовать привод не только с компактной регулирующей арматурой, но и с более крупными поворотными клапанами, применяемыми в котельных, тепловых пунктах и промышленных системах теплоснабжения. В отличие от простого двухпозиционного исполнительного механизма, 92P воспринимает аналоговый управляющий сигнал. Например, при диапазоне 0–10 В минимальное значение соответствует одному крайнему положению, максимальное — противоположному, а промежуточное напряжение задает соответствующее промежуточное положение. Подобный принцип дает возможность контроллеру непрерывно корректировать положение смесительного клапана. Если температура подачи отличается от заданной всего на небольшую величину, система может немного изменить степень открытия, не выполняя полный поворот. Это особенно удобно в отопительных установках с погодозависимым регулированием. Контроллер рассчитывает требуемую температуру теплоносителя и передает на ESBE 92P сигнал, соответствующий необходимому положению клапана.
Области применения
Ключевыми направлениями применения ESBE 92P являются:
- автоматизация трехходовых смесительных клапанов,
- автоматизация четырехходовых клапанов,
- котельные установки,
- центральные тепловые пункты,
- индивидуальные тепловые пункты,
- системы радиаторного отопления,
- системы водяного охлаждения,
- регулирование температуры теплоносителя,
- погодозависимое управление отоплением,
- управление теплообменными установками,
- распределение потоков между контурами,
- промышленные гидравлические системы,
- системы вентиляции и кондиционирования с водяными контурами,
- модернизация существующей регулирующей арматуры,
- АСУ инженерного оборудования,
- тепловые узлы с аналоговым управляющим сигналом.
Компания «Олниса» помогает организовать закупку электропривода ESBE 92P 12550100 для ремонта, модернизации или комплектации регулирующего узла. Клиентам доступны технические консультации по характеристикам привода, управляющим сигналам и совместимости с конкретными клапанами ESBE. Компания помогает оперативно оформить заказ и организует доставку оборудования по всей стране, включая удаленные регионы и промышленные объекты. Через «Олниса» можно приобрести приводы, клапаны и другие компоненты ESBE в рамках одной поставки.
Преимущества
Основными преимуществами ESBE 92P являются:
- надежность при регулярной эксплуатации,
- плавное управление регулирующим клапаном,
- удобство интеграции с автоматикой,
- гибкость выбора управляющего сигнала,
- возможность точной настройки рабочего режима,
- удобство ручного управления при обслуживании,
- наглядный контроль положения,
- хорошая совместимость с различной арматурой ESBE,
- практичность при модернизации тепловых узлов,
- стабильная работа в автоматизированной системе,
- возможность адаптации скорости движения,
- простота согласования с внешним контроллером,
- удобство эксплуатации в котельных и тепловых пунктах,
- прочность механической конструкции,
- хороший запас крутящего момента,
- ремонтопригодность регулирующего узла в целом,
- долговечность при соблюдении условий эксплуатации.
Таким образом, ESBE 92P 12550100 представляет собой пропорциональный электропривод серии 90 для управления поворотной регулирующей арматурой. Питание 24 В AC/DC, момент 15 Н·м и поддержка нескольких аналоговых управляющих сигналов позволяют применять устройство в профессиональных системах отопления, охлаждения и автоматизации тепловых процессов.
