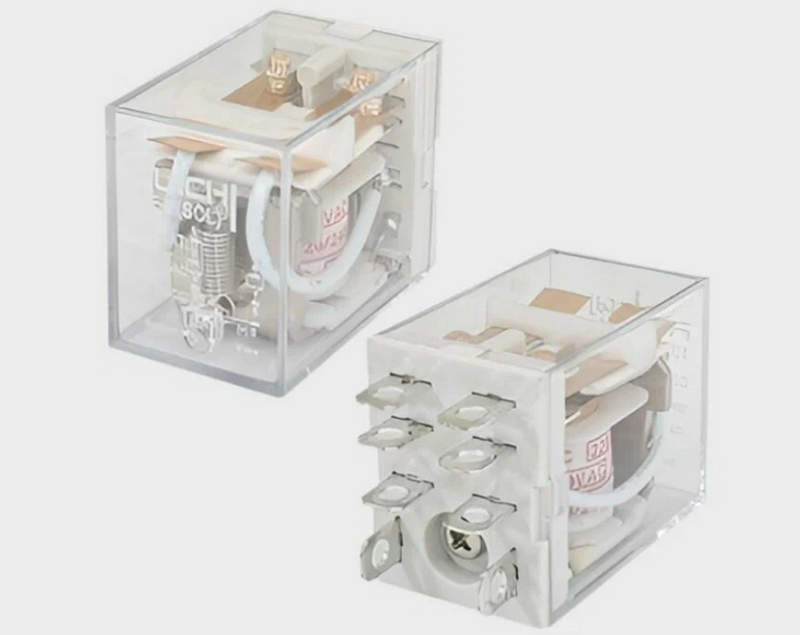

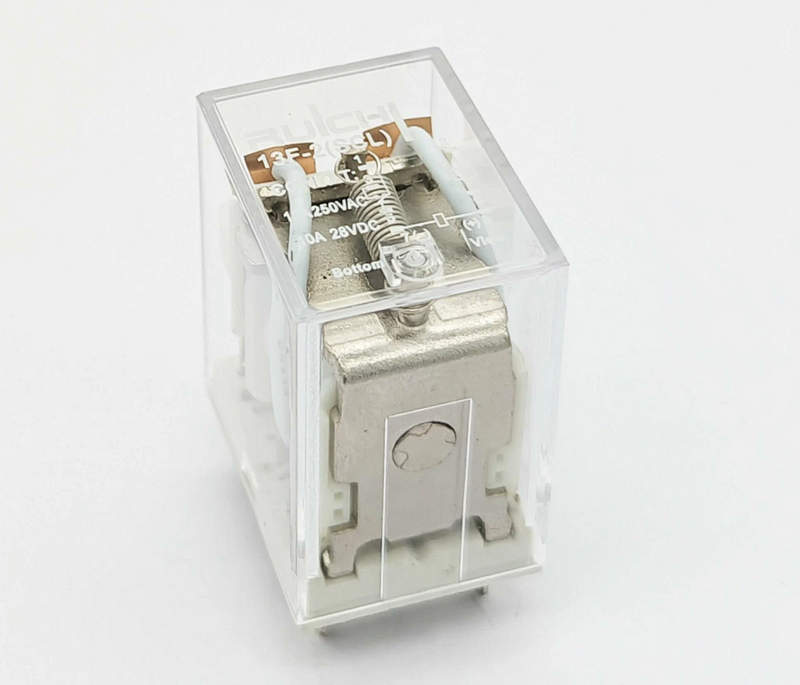

Электромагнитное реле Ruichi 13F-2 SCL 240VAC 10/15A DPDT — надежная коммутация силовых цепей

Электромагнитное реле Ruichi 13F-2 SCL 240VAC 10/15A DPDT относится к категории силовых промежуточных реле общего промышленного назначения. Устройство предназначено для коммутации цепей переменного и постоянного тока; обеспечивает гальваническую развязку управляющей и силовой частей; применяется в шкафах автоматики, системах управления оборудованием, распределительных панелях и вспомогательных узлах. Конструкция реле ориентирована на работу с напряжением катушки 240 В переменного тока и коммутацию нагрузок с током до 10–15 А в зависимости от характера нагрузки.

Конструктивное исполнение

Для корректного понимания работы реле необходимо перечислить его основные элементы. В состав устройства входят:

• Катушка управления, рассчитанная на 240VAC;
• Магнитопровод с якорем;
• Возвратная пружина;
• Контактная группа типа DPDT — два перекидных контакта;
• Подвижные и неподвижные контакты из износостойкого сплава;
• Корпус из термостойкого диэлектрического материала;
• Выводы для монтажа на плату или в колодку.

Катушка намотана медным проводом с изоляцией; при подаче напряжения формируется магнитное поле; якорь втягивается к сердечнику; подвижные контакты перемещаются; происходит переключение цепей. После снятия напряжения возвратная пружина возвращает систему в исходное состояние.

Электрические характеристики

Эксплуатационные параметры реле определяются характеристиками катушки и контактной группы. Основные показатели включают:

• Номинальное напряжение катушки: 240 В переменного тока;
• Рабочая частота: промышленный диапазон 50/60 Гц;
• Потребляемая мощность катушки: зависит от сопротивления обмотки;
• Номинальный ток контактов: 10 А при стандартной нагрузке;
• Максимальный ток коммутации: до 15 А при определенных условиях;
• Тип контактов: DPDT — Double Pole Double Throw, два независимых перекидных канала;
• Номинальное коммутируемое напряжение: определяется классом изоляции и конструкцией контактов;
• Сопротивление контактов в замкнутом состоянии: минимальное для снижения потерь;
• Электрическая прочность изоляции: обеспечивает гальваническую развязку между катушкой и силовой частью;
• Диапазон рабочих температур: промышленный.

Контакты рассчитаны на коммутацию активной нагрузки; при индуктивной или емкостной нагрузке допустимый ток может снижаться; для защиты рекомендуется применение RC-цепей или варисторов.

Принцип работы

Работа реле основана на электромагнитном притяжении. Алгоритм функционирования включает следующие этапы:

• Подача напряжения на катушку;
• Возникновение переменного магнитного поля;
• Формирование магнитного потока в сердечнике;
• Втягивание якоря к магнитопроводу;
• Механическое перемещение контактной системы;
• Замыкание одних контактов и размыкание других;
• Снятие напряжения;
• Возврат якоря в исходное положение под действием пружины.

При переменном токе в катушке используется магнитопровод с шунтирующим витком или иными средствами для уменьшения вибрации якоря; это снижает гудение и увеличивает стабильность удержания.

Режимы работы

Реле может эксплуатироваться в различных режимах, которые необходимо учитывать при проектировании схемы управления:

• Режим продолжительного включения: катушка находится под напряжением длительное время;
• Импульсный режим: кратковременные управляющие сигналы;

• Циклический режим: частые включения и отключения;
• Работа при номинальной нагрузке: ток не превышает допустимого значения;
• Работа при пусковых токах нагрузки: кратковременные превышения;
• Работа с индуктивной нагрузкой: электродвигатели, соленоиды;
• Работа с резистивной нагрузкой: нагреватели, лампы накаливания.

Частота переключений влияет на механический ресурс; при увеличении числа циклов возрастает износ контактов; рекомендуется учитывать заявленный механический и электрический ресурс при выборе.

Механические и эксплуатационные параметры

Надежность реле определяется не только электрическими характеристиками, но и механической устойчивостью. Важные параметры включают:

• Механический ресурс — количество срабатываний без нагрузки;
• Электрический ресурс — число коммутаций при номинальном токе;
• Время срабатывания — интервал от подачи напряжения до замыкания контактов;
• Время отпускания — интервал возврата после снятия напряжения;
• Устойчивость к вибрации и ударным нагрузкам;
• Степень защиты корпуса — базовая защита от пыли;
• Монтажное положение — допускает различные ориентации при соблюдении условий охлаждения.

Контактные поверхности подвержены эрозии при коммутации высоких токов; дуговые разряды приводят к постепенному выгоранию; при корректном подборе нагрузки ресурс соответствует промышленным требованиям.

Особенности контактной группы DPDT

Конфигурация DPDT означает наличие двух независимых перекидных контактов; каждый канал имеет общий вывод, нормально-замкнутый и нормально-разомкнутый контакт; это позволяет реализовать схемы инверсии сигнала, одновременное управление двумя цепями, переключение питания между источниками. Преимущества данной схемы:

• Гибкость построения логики;
• Возможность одновременного управления несколькими нагрузками;
• Повышенная универсальность в системах автоматики;
• Разделение цепей с разными потенциалами.

Области применения

Реле используется в различных сегментах промышленности и бытовой автоматики. Типичные направления применения включают:

• Системы управления освещением;
• Контроль нагревательных элементов;
• Промежуточное управление электродвигателями малой мощности;
• Панели распределения;
• Сигнальные цепи и блокировки;
• Релейная логика в шкафах управления.

Благодаря универсальной контактной группе и стандартному напряжению катушки устройство легко интегрируется в типовые схемы управления.

Таким образом, электромагнитное реле Ruichi 13F-2 SCL 240VAC 10/15A DPDT представляет собой универсальный коммутационный элемент, предназначенный для управления нагрузками средней мощности. Конструкция на базе катушки переменного тока и перекидных контактов обеспечивает надежное переключение цепей; эксплуатационные параметры определяются токовой нагрузкой, частотой срабатываний и условиями охлаждения. При грамотном подборе и соблюдении допустимых режимов работы реле обеспечивает стабильную и долговременную эксплуатацию в составе систем автоматизации и управления.
