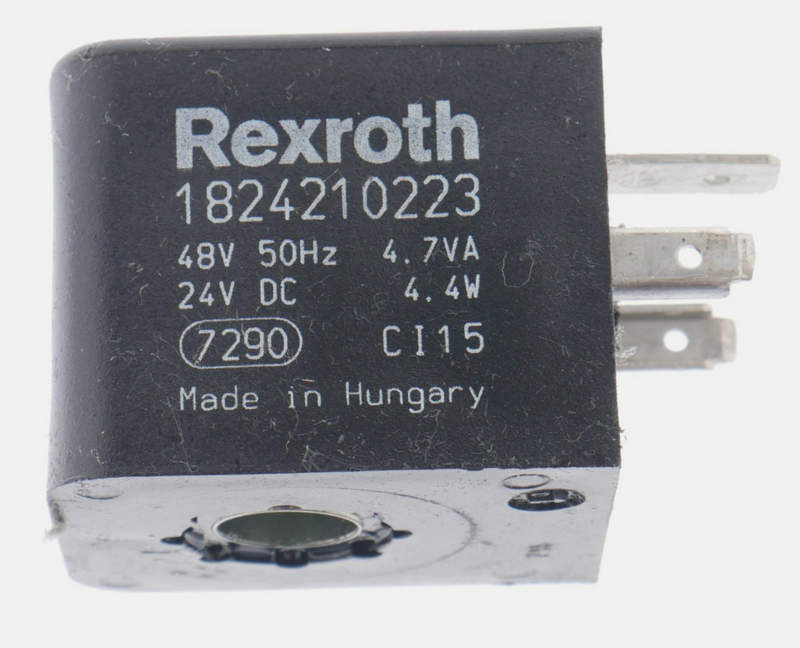

Электромагнитная катушка 1824210223 от Bosch Rexroth: стабильное управление пневматическими и гидравлическими клапанами

Электромагнитная катушка Bosch Rexroth 1824210223 предназначена для управления распределительными клапанами в пневматических и гидравлических системах промышленного оборудования. Данный элемент выполняет функцию преобразования электрического сигнала в механическое воздействие на якорь клапана; тем самым обеспечивается переключение потоков рабочей среды. Катушки подобного типа используются в автоматизированных линиях, технологических установках, станочном оборудовании и транспортных системах, где требуется надежное и повторяемое срабатывание исполнительных механизмов.

Конструктивное исполнение

Катушка представляет собой электромагнитный узел, включающий:

• Корпус из термостойкого полимерного материала или металла;
• Медную обмотку с лаковой изоляцией;
• Магнитопровод, формирующий замкнутый магнитный контур;
• Контактный разъем для подключения питания;
• Уплотнительные элементы для защиты от влаги и пыли;
• Фиксирующие элементы для установки на сердечник клапана.

Обмотка наматывается на каркас с учетом требуемого сопротивления и индуктивности; витки изолированы друг от друга; магнитопровод концентрирует магнитный поток; при подаче напряжения создается электромагнитное поле; якорь втягивается внутрь сердечника; происходит механическое переключение клапана.

Электрические характеристики

Эксплуатационные возможности катушки определяются ее электрическими параметрами. К основным характеристикам относятся:

• Номинальное напряжение питания: переменное или постоянное, в зависимости от исполнения;
• Номинальная мощность: определяет уровень потребляемой энергии;
• Рабочий ток: зависит от сопротивления обмотки;
• Сопротивление обмотки: формирует тепловой режим;
• Частота сети при переменном токе: стандартный промышленный диапазон;
• Класс изоляции: повышенной термостойкости;
• Степень защиты: промышленное исполнение, рассчитанное на работу в условиях пыли и влаги;
• Тип подключения: штекерное соединение, клеммная колодка или кабельный вывод.

При подаче напряжения возникает пусковой ток; затем ток стабилизируется на уровне, определяемом сопротивлением и индуктивностью; в режиме переменного тока присутствует реактивная составляющая; при постоянном токе поле стабилизируется без пульсаций; выбор типа питания влияет на характер нагрева и скорость срабатывания.

Принцип работы

Работа катушки основана на законе электромагнитной индукции и взаимодействии магнитного поля с ферромагнитным якорем. Процесс функционирования можно описать следующим образом:

• Подача электрического сигнала;
• Формирование магнитного поля вокруг обмотки;
• Замыкание магнитного потока через сердечник;
• Втягивание якоря в зону максимальной индукции;
• Механическое перемещение золотника или плунжера клапана;
• Переключение потоков рабочей среды;
• Возврат в исходное положение при снятии напряжения — под действием возвратной пружины.

Скорость срабатывания определяется индуктивностью катушки; величиной питающего напряжения; массой подвижных элементов; сопротивлением возвратной пружины; температурой окружающей среды.

Режимы эксплуатации

Катушка может функционировать в различных режимах, которые необходимо учитывать при проектировании системы:

• Режим продолжительной работы S1: длительное удержание якоря под напряжением;
• Режим кратковременной работы S2: ограниченное по времени включение;
• Режим повторно-кратковременной работы S3: циклическое включение и отключение;
• Импульсный режим: краткие управляющие сигналы;
• Работа при пониженном напряжении: снижение усилия втягивания;
• Работа при повышенном напряжении: увеличение нагрева обмотки.

Температурный режим напрямую связан с токовой нагрузкой; при длительном включении происходит накопление тепла; тепло отводится через корпус и окружающий воздух; превышение допустимой температуры приводит к деградации изоляции.

Тепловые и механические аспекты

Надежность катушки зависит от корректного теплового баланса и устойчивости конструкции к механическим воздействиям. Основные факторы:

• Тепловыделение в меди обмотки;
• Потери на вихревые токи в магнитопроводе;
• Температура окружающей среды;
• Вибрационные нагрузки;
• Качество фиксации на клапане;
• Герметичность соединений.

Корпус обеспечивает защиту внутренних элементов; изоляция рассчитана на многократные циклы нагрева и охлаждения; механическая прочность важна при эксплуатации в условиях динамических нагрузок.

Области применения

Электромагнитная катушка используется в составе распределительных клапанов различного назначения. Основные направления применения включают:

• Пневматические системы управления;
• Гидравлические станции;
• Автоматизированные производственные линии;
• Упаковочные комплексы;
• Транспортные и сортировочные установки;
• Станочное оборудование.

В составе системы катушка выполняет функцию исполнительного элемента; обеспечивает дистанционное управление; позволяет интегрировать клапан в автоматизированный цикл.

Таким образом, электромагнитная катушка Bosch Rexroth 1824210223 является ключевым элементом управления распределительными клапанами. Ее работа основана на преобразовании электрической энергии в магнитное поле и механическое перемещение якоря; эксплуатационные характеристики определяются электрическими параметрами, тепловым режимом и качеством конструкции. При корректном подборе и соблюдении режимов эксплуатации катушка обеспечивает стабильное и надежное функционирование пневматических и гидравлических систем в условиях промышленного применения.
