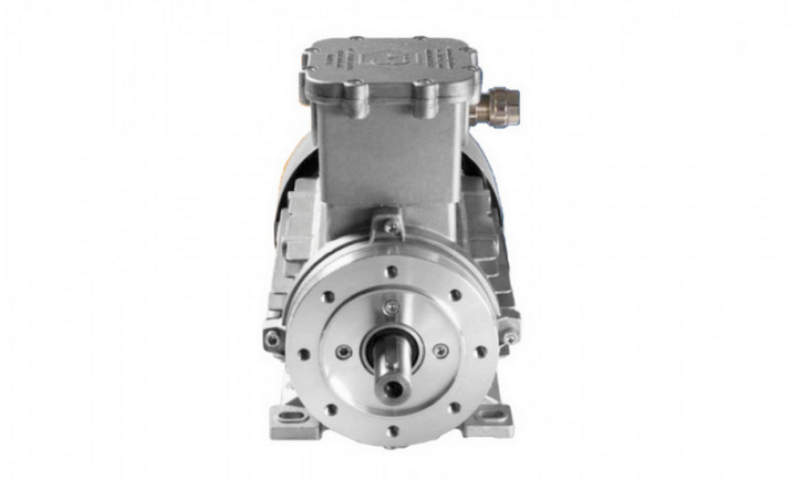

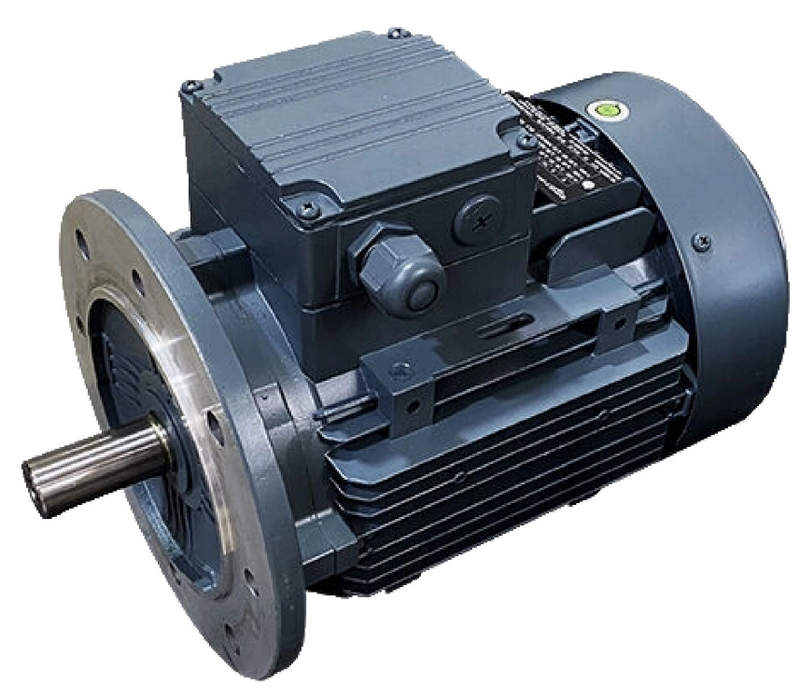

Трёхфазный электродвигатель OD132M4F-400/690-5-1ExdIICT4-IP66: высокая мощность и взрывозащита для тяжёлых условий
Во многих промышленных установках требуется привод, способный работать в средах с присутствием взрывоопасных газов и паров. Обычные электродвигатели в таких условиях применять нельзя из-за риска искрообразования и нагрева поверхностей. Поэтому используются специальные взрывозащищённые асинхронные двигатели, конструкция которых исключает воспламенение окружающей атмосферы. Модель OD132M4F-400/690-5-1ExdIIC T4-IP66 относится к категории промышленных двигателей повышенной надёжности и предназначена для непрерывной работы в тяжёлых условиях.
Основные электрические характеристики
Параметры двигателя определяют область применения и допустимые условия подключения. К ключевым характеристикам относятся:
- тип — асинхронный короткозамкнутый трёхфазный двигатель;
- напряжение питания — 400/690 В;
- частота сети — промышленная переменного тока;
- число полюсов — 4;
- номинальная скорость вращения — близкая к синхронной с учётом скольжения;
- режим работы — продолжительный;
- класс энергоэффективности — промышленный;
- пусковой ток — кратно номинальному;
- коэффициент мощности — характерный для асинхронных машин;
- способ пуска — прямой или через пусковую аппаратуру;
- допустимое отклонение напряжения — в пределах стандартов энергосети;
- тип охлаждения — внешний обдув.
Взрывозащищённые параметры
Отдельное значение имеют характеристики безопасности, позволяющие использовать двигатель во взрывоопасных средах:
- тип защиты — Exd (взрывонепроницаемая оболочка);
- категория газа — IIC;
- температурный класс — T4;
- максимальная температура поверхности — ограничена нормами;
- герметичность корпуса — исключает проникновение пламени наружу;
- кабельный ввод — взрывозащищённый;
- искробезопасные зазоры — выдержаны в соединениях крышек.
Конструктивное исполнение
Конструкция двигателя рассчитана на механическую прочность и теплоотвод. Основные элементы:
- литой корпус из чугуна;
- статор с медной обмоткой;
- ротор типа «беличья клетка»;
- подшипниковые щиты усиленного исполнения;
- вентилятор охлаждения;
- кожух вентилятора;
- взрывозащищённая клеммная коробка;
- кабельные вводы под гермовводы;
- уплотнения вала;
- ребра охлаждения корпуса.
Оболочка выдерживает внутреннее давление взрыва и охлаждает газы перед их выходом через лабиринтные зазоры.
Принцип работы
Работа двигателя основана на взаимодействии вращающегося магнитного поля статора с токами, индуцированными в роторе. Процесс происходит следующим образом:
- на обмотки статора подаётся трёхфазное напряжение;
- создаётся вращающееся магнитное поле;
- в проводниках ротора индуцируются токи;
- возникает электромагнитный момент;
- ротор начинает вращаться;
- скорость стабилизируется ниже синхронной;
- нагрузка изменяет величину скольжения.
Тепло, выделяемое при работе, отводится через корпус и поток воздуха от вентилятора.
Режимы эксплуатации
Двигатель рассчитан на различные режимы промышленного использования. Возможны следующие режимы:
- непрерывный привод механизмов;
- работа с частыми пусками;
- регулирование частотным преобразователем;
- работа с переменной нагрузкой;
- резервный режим ожидания;
- работа при пониженной температуре окружающей среды.
При использовании преобразователя частоты необходимо учитывать нагрев и охлаждение на малых оборотах.
Система охлаждения
Охлаждение играет ключевую роль для взрывозащищённого двигателя, поскольку температура поверхности ограничена стандартом T4. Тепло отводится следующими способами:
- теплопроводность через корпус;
- обдув ребер внешним вентилятором;
- теплообмен с окружающим воздухом;
- распределение тепла через подшипниковые щиты.
Контроль температуры предотвращает перегрев и повышает ресурс изоляции.
Особенности монтажа
Для безопасной эксплуатации требуется соблюдение правил установки:
- жёсткое основание;
- центровка с механизмом;
- использование сертифицированных кабельных вводов;
- надёжное заземление;
- проверка сопротивления изоляции;
- защита от влаги в клеммной коробке;
- контроль направления вращения.
Монтаж должен выполняться с учётом требований взрывозащиты.
Области применения
Двигатель предназначен для опасных производственных зон:
- нефтехимические предприятия;
- газовые станции;
- лакокрасочные производства;
- мукомольные установки;
- химические реакторы;
- насосные агрегаты;
- вентиляторы и компрессоры;
- транспортирующие механизмы.
При выборе взрывозащищённого двигателя важно учитывать категорию среды, мощность и режим работы. Компания «Олниса» обеспечивает оперативную поставку оборудования с требуемыми параметрами.
Таким образом, трёхфазный электродвигатель OD132M4F-400/690-5-1ExdIIC T4-IP66 предназначен для надёжной работы в опасных средах. Взрывонепроницаемая оболочка, устойчивость к перегреву и прочная конструкция позволяют использовать его в сложных производственных условиях. Правильная установка и подбор обеспечивают долговечную и безопасную эксплуатацию привода.
