Электродвигатель SATI 71C 4P 0,55kW B5: оптимальное решение для компактных приводных узлов

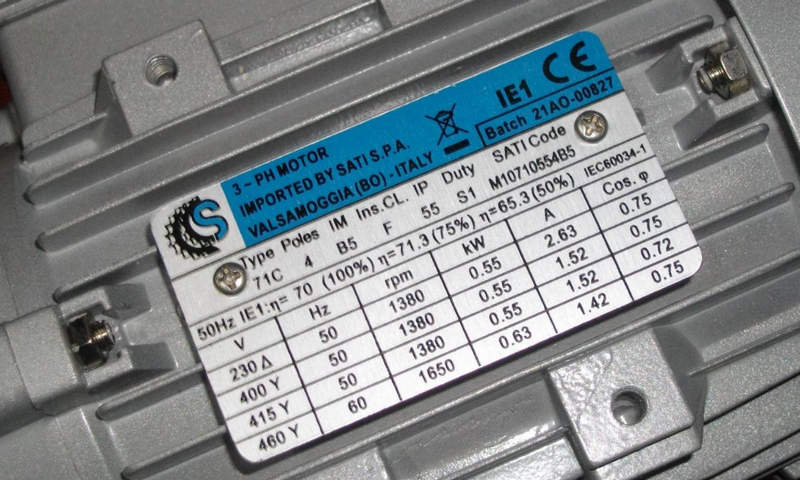

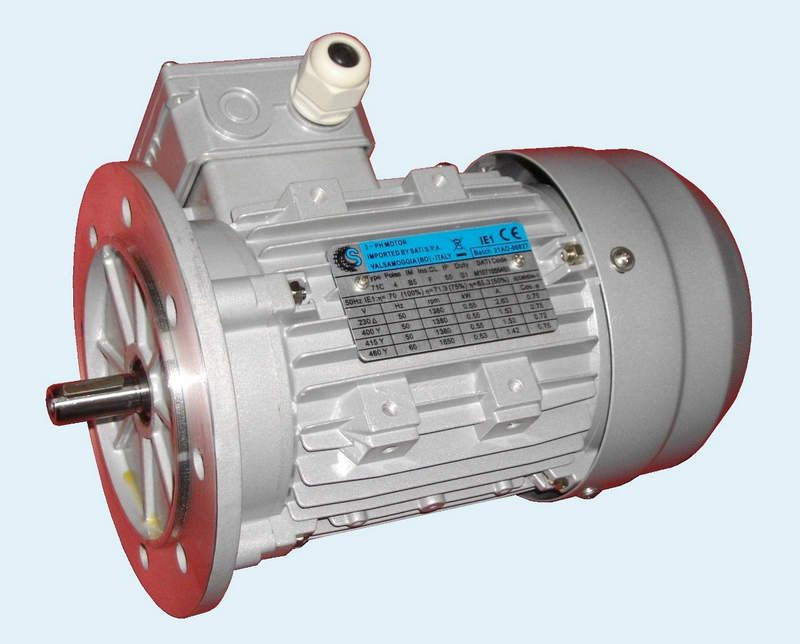

Электродвигатель SATI M10710554B5 71C 4P 0,55 kW B5 представляет собой трехфазный асинхронный двигатель с короткозамкнутым ротором, рассчитанный на использование в составе промышленных приводов, технологических механизмов и вспомогательного оборудования. Двигатель спроектирован с учетом стандартов индустриального исполнения; отличается компактностью, удобством монтажа, высокой эксплуатационной надежностью; обеспечивает стабильную работу в широком диапазоне режимов нагрузки.

Конструктивные особенности и компоновка

Ниже перечислены ключевые элементы конструкции, обеспечивающие рабочие характеристики и долговечность устройства:

• Корпус — выполнен из литого алюминия или чугуна; обладает высокой механической прочностью; защищен от внешних воздействий.
• Типоразмер 71C определяет габаритные размеры статора и ротора; паспортная высота оси вращения; совместимость с монтажным оборудованием.
• Фланцевое исполнение B5 — предусматривает крепление через торцевой фланец; отсутствуют опорные лапы; обеспечивает точную центровку на валу приводного механизма; упрощает интеграцию в конструкцию насосов, вентиляторов и других агрегатов.
• Статор выполнен из пакета электротехнической стали; ламинированные листы изолированы; обмотки — медные, пропитанные термостойким лаком; обеспечивают снижение потерь на вихревые токи и нагрев.
• Ротор — короткозамкнутый, литой алюминиевый; обеспечивает устойчивую электромагнитную связь со статором; оптимизированную динамическую балансировку; снижение вибрационных составляющих при рабочей частоте.
• Подшипники скольжения или роликового типа; рассчитаны на длительный ресурс; смазка подобрана для температурного диапазона эксплуатации; обеспечивается минимальный шум и износ.
• Клеммная коробка — герметичная, упрощает подключение питания; предусмотрены вводы кабеля с уплотнителями для защиты от пыли и влаги; обеспечивает удобный доступ к силовым и вспомогательным выводам.

Основные технические параметры

В этой части приведены данные, определяющие электрические, механические и эксплуатационные характеристики мотора.

• Номинальная мощность — 0,55 кВт; соответствует рабочему уровню механической нагрузки; обеспечивает приведение в движение оборудования с умеренными моментами сопротивления.
• Частота вращения — четырехполюсное исполнение; при частоте питающей сети 50 Гц синхронная скорость составляет 1500 об/мин; с учетом скольжения реальная скорость вращения обмотки ротора близка к ~1420 об/мин при номинальной нагрузке.
• Питание — трехфазное переменное напряжение 380–400 В; допускается схема подключения «звезда» для номинального режима и «треугольник» при необходимости повышения пускового момента.
• Коэффициент мощности — оптимизирован на номинальной нагрузке; обеспечивает эффективное использование сетевой мощности с минимальными реактивными потерями; способствует снижению перегрузок питающей линии.
• КПД — значение выше среднего для данной категории двигателей; сниженные потери на нагрев и трение; экономное потребление энергии в продолжительных циклах.
• Степень защиты — IP54 или выше; обеспечивает защиту от попадания пыли и брызг жидкости; пригоден для эксплуатации в стандартных производственных условиях.
• Класс изоляции обмоток — F или эквивалентный по термостойкости; допускает повышение температуры без разрушения изоляционной системы; увеличивает долговечность обмоток при длительных нагрузках.

Принцип действия асинхронного двигателя

Физические основы работы асинхронного двигателя, объясняющие формирование крутящего момента и динамические реакции на нагрузку включают:

• При подаче трехфазного напряжения на обмотки статора формируется вращающееся магнитное поле; направление и скорость вращения поля определяются последовательностью фаз и частотой питающей сети.
• Это магнитное поле индуцирует токи в проводниках ротора; в короткозамкнутом роторе токи возникают автоматически за счет относительного движения поля и ротора; взаимодействие магнитных потоков статора и ротора создает электромагнитный момент.
• Скорость вращения ротора стремится следовать за полем статора, но всегда остается ниже синхронной; разность между синхронной скоростью и фактической скоростью называется скольжением; скольжение необходимо для поддержания тока и момента на роторе.
• При увеличении механической нагрузки мотор автоматически увеличивает ток ротора за счет увеличения скольжения; это позволяет поддерживать требуемый момент до достижения номинальных параметров без перегрузки питающей сети.

Режимы эксплуатации и рабочие характеристики

Допустимые режимы функционирования, тепловые параметры и динамика реакции на изменения нагрузки.

• S1 — непрерывный режим работы; двигатель работает при постоянной нагрузке; температура обмоток стабилизируется на расчетном уровне; подходит для большинства технологических процессов с длительным циклом.
• S2 — кратковременный режим; работа ограничена заданным промежутком времени; последующее охлаждение до начальной температуры; используется при циклических нагрузках.
• S3 — повторно-кратковременный режим; чередование периодов работы и пауз; допустим при условии расчета теплового баланса; предотвращает перегрев обмоток.
• Пуск от сети — прямой пуск характерен для асинхронных двигателей; высокий пусковой ток; необходимо учитывать параметры питающей линии и защитные устройства; возможно использование плавного пуска или частотного преобразователя для снижения пусковых нагрузок.

Работа через частотный преобразователь — обеспечивает регулирование скорости вращения; снижение механических ударов при пуске и остановке; возможность оптимизации процесса под требуемые режимы; расширяет спектр применения двигателя.

Температурный диапазон и условия окружающей среды

Для надежной эксплуатации мотора важно соблюдать условия окружающей среды, в которых его эксплуатация допустима:

• Температура воздуха — стандартный диапазон от -20 C до +40 C; при необходимости применения в более жестких условиях — использование дополнительных систем охлаждения или адаптированных исполнений.
• Относительная влажность — допустима без конденсации влаги; конденсация может привести к снижению изоляционных свойств обмоток; требуется обеспечение вентиляции или защитных кожухов.
• Высота над уровнем моря — стандартное исполнение рассчитано на эксплуатацию до определенной высотной отметки; превышение этой отметки может потребовать корректировки тепловых допусков.

Окружающая среда — отсутствие агрессивных химических веществ, пыли высокой концентрации или взрывоопасных смесей при стандартном исполнении; для экстремальных условий — специальные версии с защитой или дополнительные меры.

Области применения

Здесь перечислены основные области, где целесообразно применение данного двигателя.

• Приводы центробежных насосов — обеспечение стабильной подачи жидкостей; требуемая мощность и скорость вращения.
• Вентиляционные установки — поддержание расчетных параметров воздушного потока; устойчивость к длительной работе.
• Компрессорные агрегаты — формирование давления в пневматических системах; стабильность работы.
• Механизмы конвейерных линий — перемещение продукции; обеспечение непрерывного режима.
• Мелкие станки и агрегаты — приводы с умеренными нагрузками; точность регулирования при необходимости.

Таким образом, электродвигатель SATI M10710554B5 71C 4P 0,55 кВт B5 представляет собой эффективный промышленный привод; сочетает прочную конструкцию, высокие эксплуатационные характеристики, удобство интеграции в различные механические системы и стабильность работы в широком спектре режимов. При соблюдении эксплуатационных требований и регулярном техническом обслуживании двигатель обеспечивает надежную работу технологического оборудования длительное время, что делает его подходящим решением для различных отраслей промышленности, где требуется стабильный, экономичный и долговечный привод.

Электродвигатель 103-H7126-6640 — стабильная работа в режимах частых пусков

Электродвигатель SANYO 103-H7126-6640 относится к категории шаговых двигателей гибридного типа, предназначенных для применения в системах дискретного позиционирования и точного перемещения. Данный класс приводов широко используется в станках с ЧПУ, автоматизированных линиях, дозирующем оборудовании, робототехнике и приборах с программным управлением. Основное отличие шагового двигателя от асинхронного или коллекторного заключается в принципе работы: вращение осуществляется не непрерывно, а строго заданными угловыми шагами, что позволяет реализовать точное позиционирование без применения обратной связи.

Конструкция и общая архитектура двигателя

Двигатель SANYO 103-H7126-6640 выполнен по гибридной схеме; его конструкция объединяет особенности реактивного и постоянномагнитного шагового двигателя; в составе ротора используется постоянный магнит с зубчатой структурой; статор содержит несколько фазных обмоток, размещенных на полюсах с зубчатым профилем; при подаче импульсов на обмотки создается управляемое магнитное поле; ротор последовательно фиксируется в дискретных положениях. Основные конструктивные элементы включают:

• Статор с пакетами электротехнической стали;
• Фазные обмотки, изолированные термостойкими материалами;
• Ротор с постоянным магнитом и зубчатой поверхностью;
• Подшипниковые узлы качения;
• Выходной вал стандартного диаметра;
• Корпус с монтажными отверстиями под фланцевое крепление.

Гибридная конструкция обеспечивает повышенный крутящий момент при компактных габаритах; высокая точность шага достигается за счет большого числа зубцов ротора и статора.

Принцип работы и формирование шага

Работа двигателя основана на последовательном возбуждении фаз; каждая фаза при подаче тока создает магнитное поле; поле взаимодействует с магнитом ротора; ротор занимает положение минимальной магнитной энергии; при переключении фаз происходит поворот на фиксированный угол. Основные принципы функционирования включают:

• Дискретное вращение на фиксированный угол шага;
• Синхронизацию движения с управляющими импульсами;
• Отсутствие скольжения между полем и ротором;
• Фиксацию положения при наличии удерживающего тока;
• Зависимость скорости от частоты входных импульсов.

Типовой угол шага для гибридных двигателей данного форм-фактора составляет 1,8; это соответствует 200 шагам на оборот; при использовании микрошагового управления возможно деление шага на более мелкие углы; повышается плавность хода; снижается уровень вибрации.

Электрические характеристики и режимы питания

Электрические параметры определяют совместимость двигателя с драйверами и источниками питания. Для модели 103-H7126-6640 характерны следующие показатели:

• Номинальное напряжение фазы;
• Номинальный ток фазы;
• Сопротивление обмотки;
• Индуктивность обмотки;
• Количество фаз — обычно две;
• Схема подключения — биполярная или униполярная;
• Максимальный удерживающий момент;
• Пусковой и динамический момент.

Режимы работы включают:

• Полношаговый режим;
• Полушаговый режим;
• Микрошаговый режим;
• Режим удержания позиции;
• Режим ускорения и торможения с заданным профилем.

При полном шаге обеспечивается максимальный крутящий момент; при микрошаговом управлении уменьшается резонанс; повышается точность позиционирования; ток фаз формируется драйвером по синусоидальному или приближенному закону.

Динамические характеристики и момент

Крутящий момент шагового двигателя зависит от частоты импульсов; при низкой скорости достигается максимальный удерживающий момент; с ростом частоты импульсов момент снижается; это связано с индуктивностью обмоток и ограничением времени нарастания тока. Основные динамические параметры:

• Удерживающий момент при номинальном токе;
• Момент на валу при определенной скорости;
• Максимальная частота шагов;
• Резонансная частота;
• Допустимое ускорение;
• Инерционность ротора.

Для стабильной работы рекомендуется использовать профили разгона и торможения; резкий старт на высокой частоте может привести к пропуску шагов; в ответственных системах допускается применение энкодеров для контроля положения.

Механические параметры и монтаж

Механическая часть двигателя рассчитана на работу в составе прецизионных узлов. Основные характеристики включают:

• Типоразмер фланца;
• Диаметр и длину выходного вала;
• Допустимую радиальную нагрузку;
• Допустимую осевую нагрузку;
• Тип подшипников;
• Класс точности изготовления.

Фланцевое крепление обеспечивает точную центровку; вал может использоваться с муфтами, зубчатыми передачами, ременными приводами; допустимые нагрузки должны учитываться при проектировании кинематической схемы.

Тепловые условия и эксплуатационные требования

Шаговый двигатель нагревается даже в режиме удержания; ток в обмотках протекает постоянно; это приводит к выделению тепла; температура корпуса зависит от величины удерживающего тока и условий охлаждения. Эксплуатационные параметры включают:

• Допустимую температуру окружающей среды;
• Класс изоляции обмоток;
• Режим непрерывной работы;
• Режим работы с пониженным током удержания;
• Необходимость вентиляции при установке в закрытых корпусах.

Снижение тока в режиме покоя позволяет уменьшить нагрев; современные драйверы автоматически уменьшают ток после завершения перемещения.

Области применения

Модель 103-H7126-6640 применяется в системах, где требуется точное позиционирование без сложной обратной связи. Основные сферы использования:

• Станки с числовым программным управлением;
• 3D-принтеры и плоттеры;
• Автоматические дозаторы;
• Сортировочные механизмы;
• Приводы подачи;
• Медицинские приборы;
• Лабораторное оборудование.

Шаговый принцип управления позволяет реализовать простую и надежную систему перемещения; высокая повторяемость шага обеспечивает точность позиционирования.

Таким образом, электродвигатель SANYO 103-H7126-6640 представляет собой гибридный шаговый привод, предназначенный для систем дискретного перемещения; он сочетает компактную конструкцию, стабильный удерживающий момент и возможность точного управления по импульсному сигналу; применение различных режимов — полный шаг, полушаг, микрошаг — позволяет адаптировать двигатель под конкретные задачи; при правильном подборе драйвера, параметров тока и профиля ускорения обеспечивается надежная и предсказуемая работа в составе автоматизированных систем.
